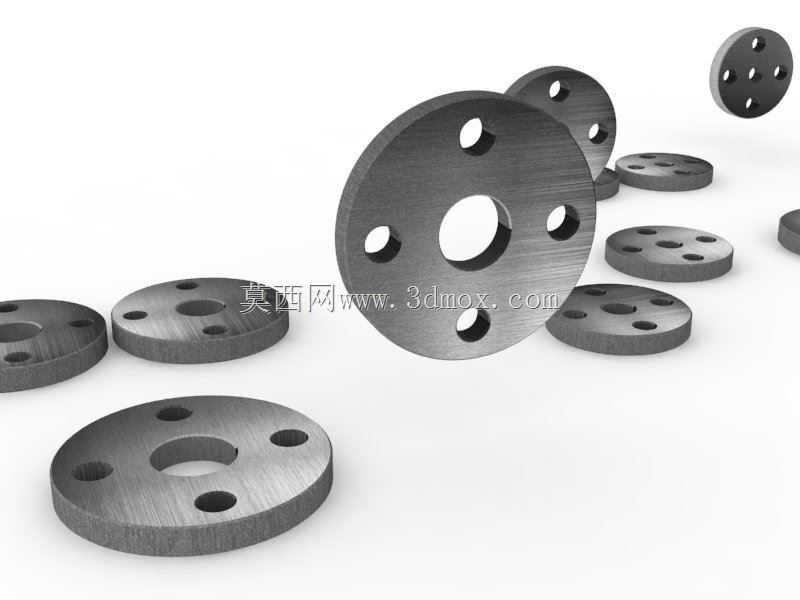

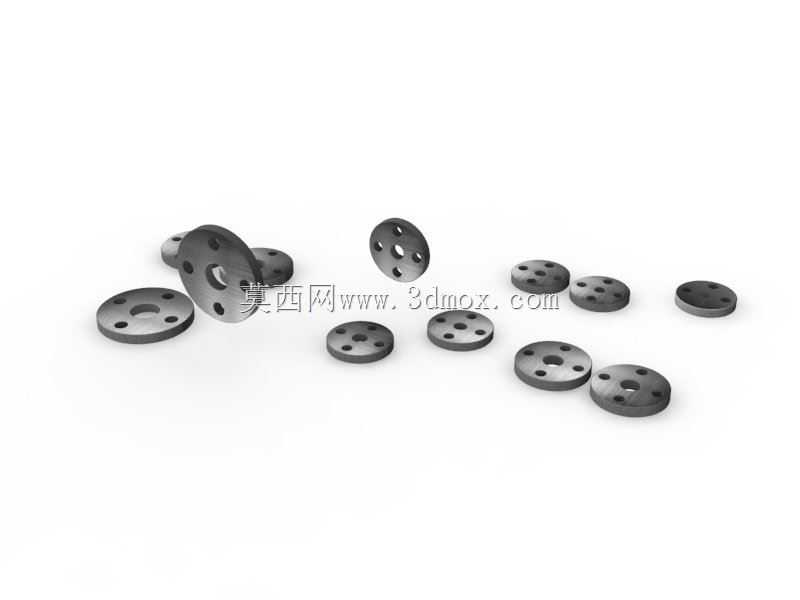

PN10压力等级管道连接用法兰构件

　　在市政给排水主管网、化工介质输送管线、暖通空调循环水系统、工业蒸汽输送管路的现场安装作业中，法兰是实现管段之间、管段与阀门/泵体/换热器等设备之间可拆卸刚性连接的核心承压构件，本次涉及的PN10等级法兰，适配公称压力1.0MPa的管路工况，是中低压流体输送场景中应用覆盖面极广的连接部件。从实际使用的功能逻辑来看，法兰的核心作用是通过螺栓预紧力挤压两片法兰密封面之间的垫片，形成足够的密封比压，阻断管内流体从连接缝隙处泄漏，同时为管路系统提供可靠的刚性支撑，抵消管路运行中产生的轴向推力、径向振动与热胀冷缩位移，避免连接部位出现应力集中开裂的问题。

　　设计这类法兰时，首先要匹配对应公称通径的管道外径尺寸，确保法兰内孔与管道外壁的配合间隙控制在合理范围，方便现场焊接或套接作业；其次螺栓孔的中心圆直径、孔数、单孔直径需要严格对应同压力等级的通用标准，避免现场安装时出现孔位错位无法穿装螺栓的问题，这也是工程现场选型时最容易踩坑的点——不同压力等级的法兰即使公称通径一致，螺栓孔排布参数也存在差异，强行混装会导致密封面受力不均，运行后极易出现泄漏。密封面的形式选择上，PN10等级的法兰多采用突面结构，加工时需要保证密封面的平面度与表面粗糙度满足要求，表面不能有径向划痕、砂眼等缺陷，否则即使垫片压缩量达标，也会出现渗漏通道。

　　从安装边界条件来看，这类法兰安装时需要预留足够的螺栓操作空间，法兰外侧与周边墙体、设备外壳、管线支架的净距要满足扳手拧动螺栓的最小操作距离，一般不小于螺栓公称长度的1.2倍，避免现场安装时无法完成螺栓预紧作业。法兰与管道焊接时，要控制焊接热输入量，避免密封面因焊接热变形出现翘曲，焊后需要对密封面进行二次找平处理，去除焊接飞溅与焊渣。螺栓预紧时要采用对角分次拧紧的方式，保证每颗螺栓的预紧力偏差控制在合理范围内，避免单侧受力过大导致法兰面倾斜，运行过程中还要定期巡检法兰连接部位的密封状态，尤其是输送高温介质的管线，在升温至工作温度后需要对螺栓进行二次热紧，抵消垫片蠕变与螺栓热胀带来的预紧力损失。

　　在不同的应用场景中，法兰的适配细节也存在差异：给排水系统中使用的法兰多采用碳钢材质做防腐处理，密封垫片选用橡胶垫片即可满足密封要求；化工介质输送场景中，需要根据输送介质的腐蚀性选择对应材质的法兰与耐腐垫片，蒸汽管路则需要选用耐高温的金属缠绕垫片，避免垫片在高温下老化失效。建模过程中，需要准确还原法兰的各部位尺寸参数，包括法兰外径、厚度、密封面凸台高度、螺栓孔倒角尺寸、内孔焊接坡口角度，这些细节直接影响后续工程出图、预制加工与现场安装的匹配度，任何一个尺寸偏差都可能导致现场安装失败，造成工期延误与材料浪费。对于管路系统设计人员来说，法兰选型时不仅要核对压力等级与通径参数，还要确认法兰的密封面形式、螺栓孔参数与对接的设备、管段、阀门完全匹配，同时核算法兰在对应工况下的承压能力，留足安全余量，避免运行过程中出现法兰变形、泄漏甚至爆裂的安全事故。
