管式螺旋给料输送设备三维结构

　　在建材、粮食、化工粉料的生产转运环节，密闭式物料输送一直是车间布局里容易被忽略但直接影响产线连续性的环节，这款管式螺旋输送结构的设计，核心就是解决散状粉料、小颗粒物料在短距离水平或小倾角输送过程中的扬尘、撒漏问题。从实际工况适配来看，这类设备常布置在料仓出料口与下游配料设备、提升设备进料端之间，承担定量给料、密闭转运的功能，相比皮带输送，它的全封闭管壳结构能避免轻质粉料在输送过程中被车间气流带起形成扬尘，也能防止外界杂质混入物料，对于食品添加剂、水泥生料、粉煤灰这类对输送密闭性有要求的物料适配性很强。

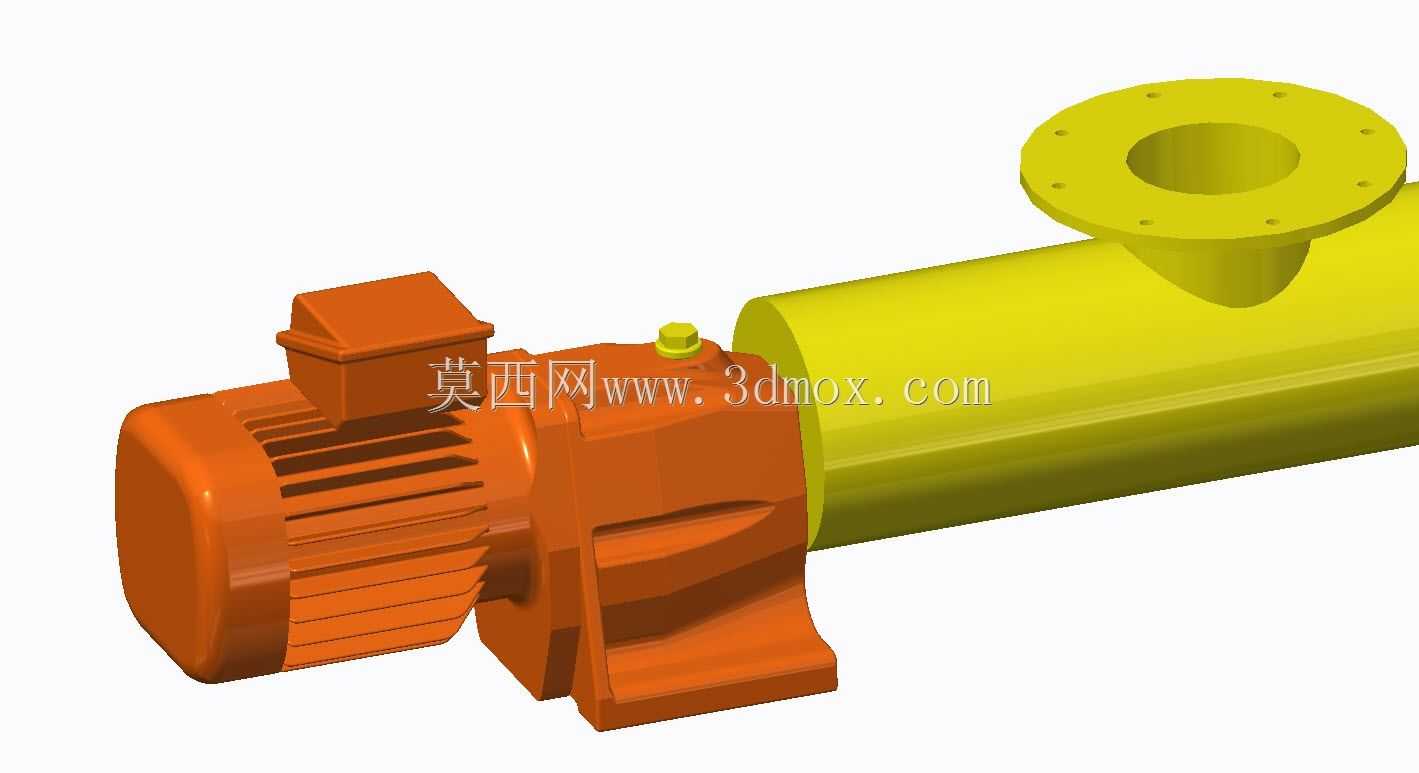

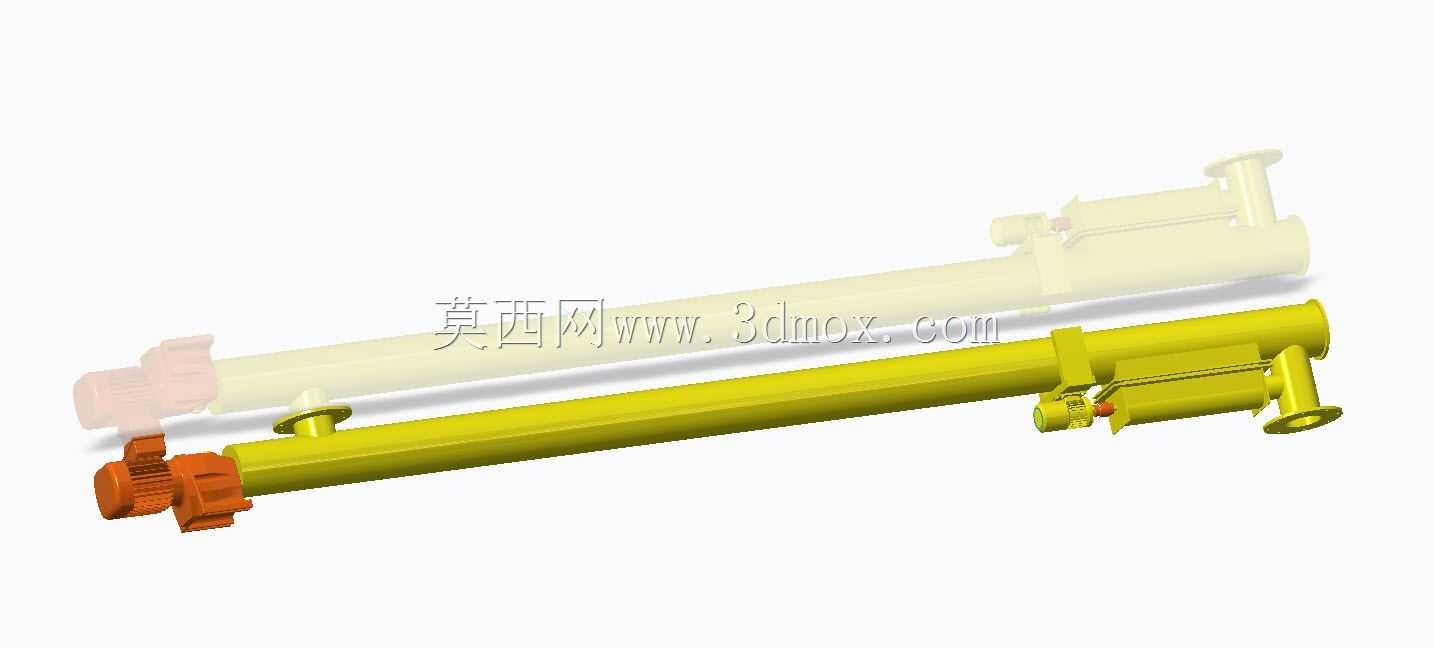

　　从结构设计逻辑来看，整个设备采用圆筒形管壳作为输送载体，内部的螺旋叶片沿主轴连续焊接，主轴两端通过带密封结构的轴承座固定在管壳端盖上，驱动端采用直连减速电机的布置方式，省去了额外的链轮、皮带传动结构，既压缩了设备整体的安装长度，也减少了传动环节的维护点。进料口设置在管壳靠近驱动端的上侧，为法兰连接结构，可直接对接上方料仓的出料溜管，出料口设置在管壳尾端的下侧，同样采用法兰接口，方便对接下方设备的进料口，进出料口的位置可根据实际车间布局调整轴向位置，这也是建模过程中保留参数化调整接口的原因。

　　设计过程中首先要考虑的是输送量与螺旋直径、螺距、转速的匹配关系，针对不同堆积密度的物料，螺旋叶片的螺距选取有明确的工程边界：对于流动性好的谷物类颗粒，螺距可选取与直径等长的尺寸，转速可适当提高；对于有一定粘附性的粉料，螺距要适当缩小，转速也要控制在临界转速以内，避免物料随叶片旋转而不是被向前推送。管壳的直径选取要比螺旋叶片外径大5到10毫米，既避免叶片旋转时刮蹭管壳内壁，也不会因为间隙过大造成物料残留。驱动端的密封结构采用填料密封加骨架油封的双重设计，防止细粉料从主轴穿出位置泄漏，尾端的轴承座设置在端盖外侧，避免物料直接接触轴承造成磨损，同时预留了注油嘴位置，方便日常维护时加注润滑脂。

　　从安装边界来看，这类管式螺旋输送机的整体长度可根据输送距离定制，单段长度通常不超过15米，避免长主轴在旋转过程中出现挠曲变形，当输送距离超过单段上限时需要采用多段串联、中间加吊轴承的结构，但吊轴承的存在会增加物料通过的阻力，也容易造成物料卡滞，所以在布局时优先考虑单段布置的方案。设备的安装倾角通常控制在15度以内，倾角过大会造成物料下滑，降低输送效率，安装时需要在管壳下方设置多个支撑脚，支撑脚的间距根据管壳刚度计算确定，避免管壳充料后出现中部下垂变形。驱动电机的布置位置可根据现场空间选择左装或者右装，建模时将驱动组件做成独立装配体，方便根据实际安装需求调整方位，不需要重新绘制整个设备结构。

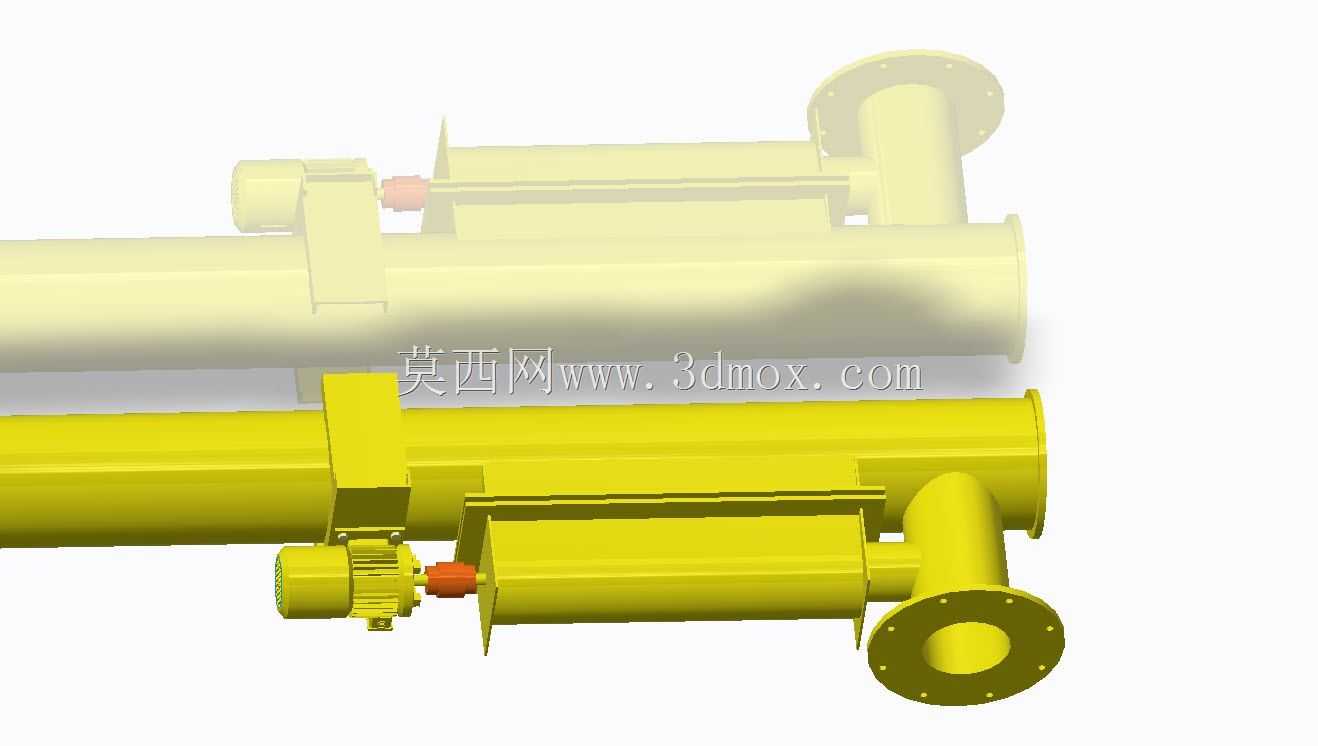

　　在细节结构处理上，螺旋叶片的边缘做了小倒角处理，避免装配时割伤安装人员，也减少叶片与物料之间的卡滞概率；管壳上下设置的检查口可在设备堵料时打开清理，不需要拆解整个管壳；端盖与管壳的连接采用法兰加密封垫的结构，方便后期检修时拆开更换内部磨损的叶片或者主轴。整个模型的装配关系完全按照实际加工装配逻辑搭建，所有连接孔位、法兰尺寸都符合相关行业标准，可直接导出工程图用于生产参考，也可用于车间布局的三维仿真，验证设备与周边料仓、平台的干涉情况。
