工厂产线进料输送接驳台结构设计

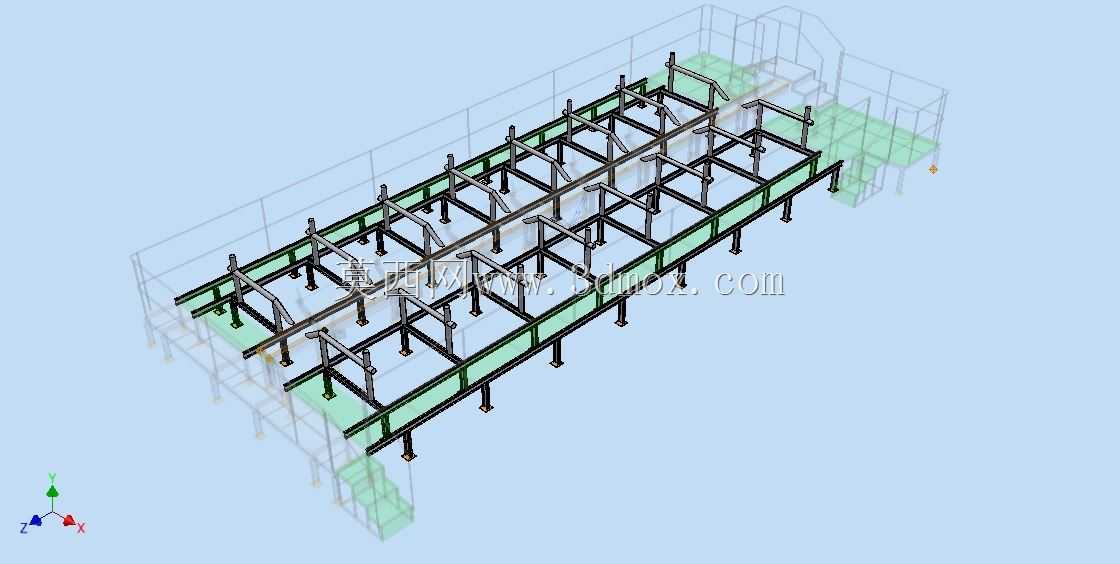

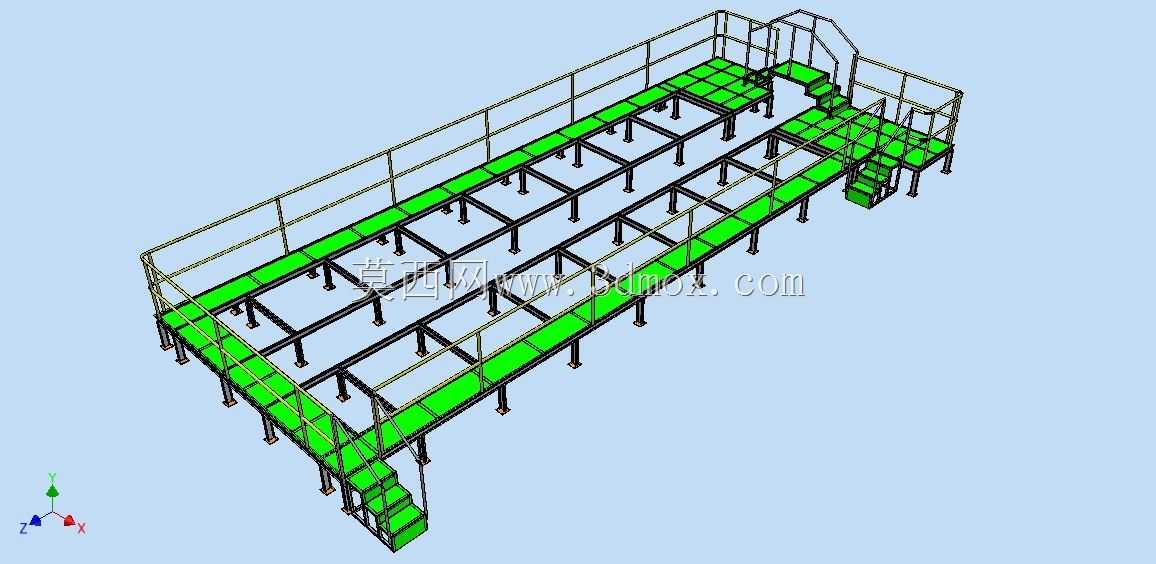

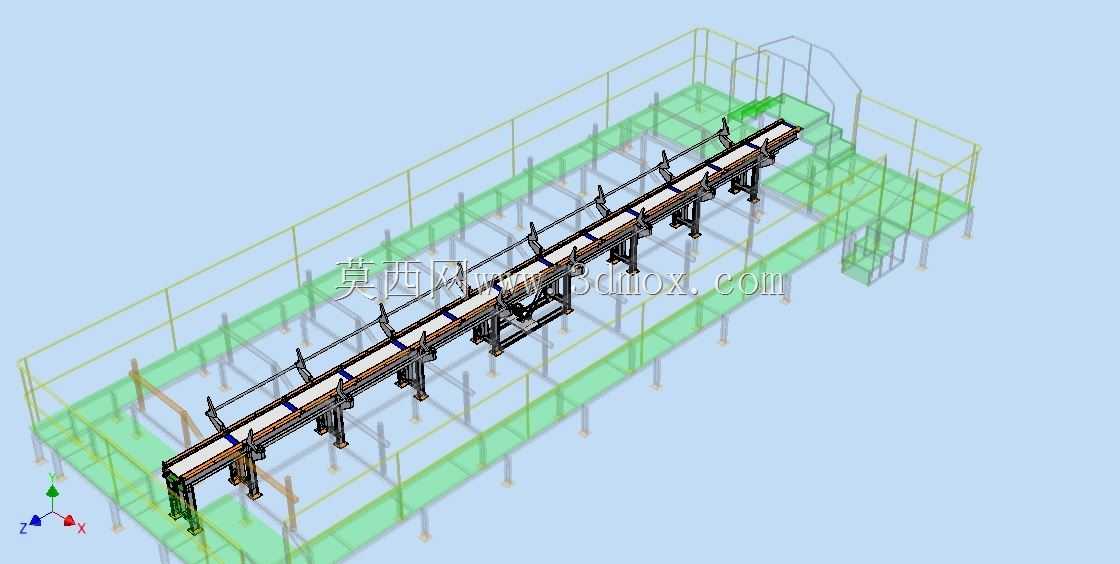

　　这套进料输送结构，主要面向离散制造车间的产线首端工位，承担来料从暂存区到加工工位的定向输送与节拍衔接作用，常见于汽配加工、五金冲压、家电组装这类需要连续供料的生产场景，替代传统人工逐件上料的作业模式，降低工位间物料转运的重复劳动强度，同时匹配整线的生产节拍，避免上料脱节导致的设备空转等待。从结构组成来看，主体采用分段式铝型材搭建支撑框架，支脚配置可调脚杯，可适配车间地面存在的30mm以内的高度差，安装时无需额外做地面预埋处理，单段输送单元的长度可根据车间实际布局拼接，整体宽度控制在1200mm以内，输送面高度统一设置为850mm，刚好匹配主流加工设备的进料口高度，无需额外增设过渡坡道。输送面采用皮带承载结构，两侧设置导向护栏，

　　护栏与输送面的间隙控制在15mm，既可以避免输送过程中物料偏位卡滞，也不会对物料侧边造成刮擦损伤，护栏高度可根据输送物料的外形尺寸在100-300mm范围内调节，适配不同规格的箱装、板状、条状来料。框架外围设置的安全防护网，采用钢丝网加铝型材边框的结构，防护高度从地面延伸至1800mm，将输送线的传动辊、驱动电机等运动部件完全封闭，避免车间作业人员误触运动部件引发安全事故，防护网在检修位置预留可拆卸门体，日常维护时无需整体拆除防护结构，只需打开对应位置的门体即可完成张紧调节、易损件更换等操作。设计阶段优先考虑了安装的便捷性，所有型材连接采用标准角码加螺栓锁紧的方式，没有焊接结构，整套设备可拆解为散件进场后再组装，适合车间通道狭窄、

　　大型设备无法整体进场的改造场景，安装时只需按照装配标识依次固定支脚、拼接横梁、安装辊组、张紧皮带，单组10米长度的输送线，两名装配钳工可在4小时内完成全部安装调试工作。输送线的进料端设置导向扩口结构，来料从暂存台推入时，即使存在±50mm的位置偏差，也能顺着扩口导向顺利进入输送主线，无需人工反复对位，出料端则设置定位挡块，当物料输送至末端工位时，挡块可将物料精准截停在取料位置，方便下游工位的操作人员或者机械手取料，挡块位置可根据不同物料的长度沿输送方向调整，适配多品种小批量的生产切换需求。从受力角度核算，单段输送面的均匀承载能力设计为每米50kg，可满足绝大多数常规工业零部件的输送需求，支脚的排布间距控制在1500mm以内，

　　即使满载状态下，框架的最大挠度也控制在0.5mm以内，不会出现皮带跑偏、框架下沉的问题。驱动单元采用减速电机直连主动辊的结构，传动效率比链传动结构高15%左右，日常运行噪音控制在65分贝以内，不会对车间声环境造成额外负担，皮带张紧结构设置在两端的从动辊位置，张紧行程为80mm，皮带使用一段时间出现松弛后，只需调节两端的张紧螺栓即可恢复张紧力，无需裁剪皮带或者更换部件。整套结构的安装边界预留了足够的检修空间，设备外侧距离墙体或者其他设备的距离不小于600mm，方便人员日常巡检和易损件更换，底部支脚的可调范围也能适配不同车间的地面标高，即使是旧车间改造，地面存在一定坡度的情况下，也能通过调节脚杯将输送面调整至水平状态，保证物料输送过程平稳，不会出现打滑、偏斜的问题。另外在输送线的侧边预留了传感器安装位，后续如果需要升级为自动化产线，可直接在预留位置安装光电传感器、计数装置，无需重新在型材上打孔加工，可快速对接整线的PLC控制系统，实现来料计数、缺料预警、节拍联动等自动化功能，减少后续升级改造的工作量。
