kamlok快接式管接头防尘密封堵盖

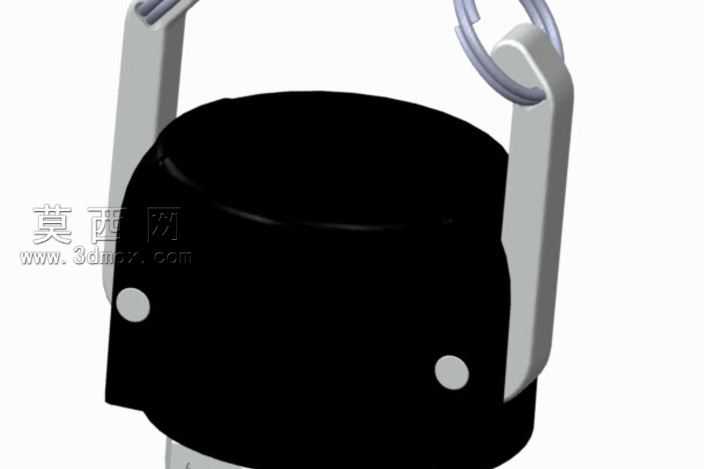

本作品为kamlok系列快换管接头配套的密封堵盖三维模型，建模过程严格遵循快接接头的行业通用尺寸规范，首先通过草图绘制堵盖主体的截面轮廓，以旋转凸台命令生成黑色密封主体的基础实体，主体部分采用圆柱加顶部圆弧过渡的造型，既保证与接头端口的贴合密封性，又避免尖锐棱角带来的磕碰损伤。随后对主体侧面进行定位凸点的建模，两个对称分布的圆形凸点严格匹配kamlok接头锁紧爪的卡位尺寸，确保堵盖安装后可被接头锁紧结构牢牢固定，不会因管路内压或外力拉扯出现脱落。两侧的锁紧提手采用钣金类建模思路，先绘制提手的弯折轮廓草图，通过拉伸生成实体后做边角倒圆处理，提手与主体连接的位置设计了铰接转轴结构，还原实物中提手可翻转开合的活动特性，提手顶部的挂环采用扫描命令生成，匹配实际产品中用于穿设防丢挂绳的结构需求。材质渲染阶段，堵盖主体部分赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟尼龙或聚丙烯材质的磨砂质感，还原橡塑密封件的真实视觉效果；锁紧提手与挂环部分赋予银灰色金属材质，添加轻微的反光与金属磨砂纹理，对应不锈钢或镀锌钢板的材质特性，铰接转轴处做细微的材质色差处理，区分转轴与提手的装配关系。结构设计上充分考虑堵盖的实用功能，主体内部做了适配接头外径的内凹型腔，型腔边缘设计了一圈凸起的密封筋，安装后可挤压接头端面实现径向与轴向的双重密封，有效阻挡灰尘、水汽进入管路内部，避免管路闲置期间内部出现污染或锈蚀。提手的开合角度经过运动仿真验证，翻转至锁紧位置时可刚好卡在接头的锁紧卡槽内，翻转至开启位置时可提供足够的施力空间，方便操作人员快速插拔堵盖，整体模型无多余的冗余特征，所有结构尺寸均参考实物测绘数据，可直接用于产品设计验证、管路装配模拟以及相关产品的宣传渲染使用。
