铰链四杆机构运动原理演示三维结构

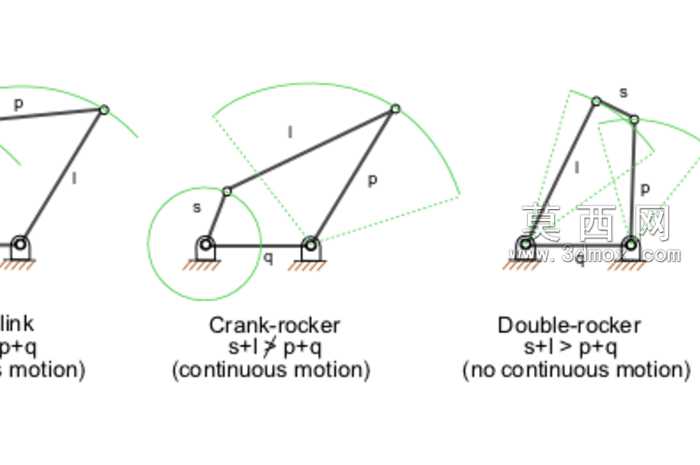

本作品为铰链四杆机构的原理演示三维模型，建模过程中严格遵循平面连杆机构的运动学几何约束，以四个转动副依次连接机架、连架杆与连杆构件，完整还原了四杆机构的三类典型运动形态。建模阶段首先确定固定机架的基准位置，以两个固定铰支座作为机构的安装定位基准，分别绘制不同长度参数的连架杆与连杆构件，对每个铰接位置添加同轴度约束，保证构件间可实现无干涉的相对转动。模型通过三组不同杆长配比的机构排布，直观呈现不同杆长条件下的机构运动特性：第一组为曲柄摇杆机构，满足最短杆与最长杆长度之和小于等于其余两杆长度之和、且最短杆为连架杆的杆长条件，可实现主动曲柄的整周连续回转，带动从动摇杆做往复摆动，建模时特意标注了曲柄的整周回转运动轨迹与摇杆的摆角范围；第二组为双摇杆机构，满足最短杆与最长杆长度之和大于其余两杆长度之和的杆长条件，两个连架杆均仅能做往复摆动，无法实现整周回转，模型中清晰呈现了该类机构的运动极限位置。材质设置上，固定机架部分采用深灰色铸铁材质模拟实际机座的厚重质感，活动杆件采用哑光黑色结构钢材质，运动轨迹线采用半透明绿色线条进行区分渲染，铰接位置的销轴采用亮银色金属材质突出转动副结构。设计思路上以运动原理演示为核心，省略了不必要的工艺细节，重点突出杆长参数与运动形式的对应关系，所有铰接位置均预留合理的装配间隙，避免运动仿真过程中出现构件干涉问题，可直接用于机械原理教学演示、机构方案设计验证等场景，帮助使用者快速理解平面四杆机构的运动判定规则与工作特性。
