集成驱动式智能步进电机三维结构设计

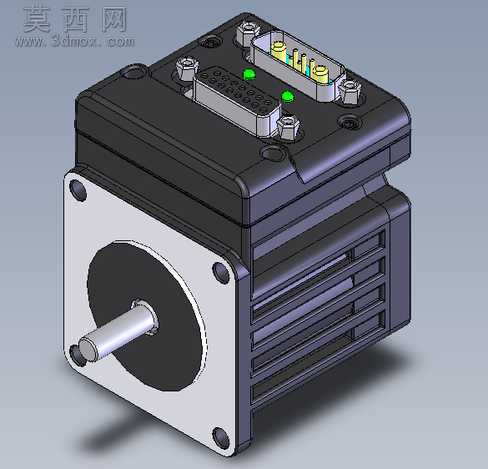

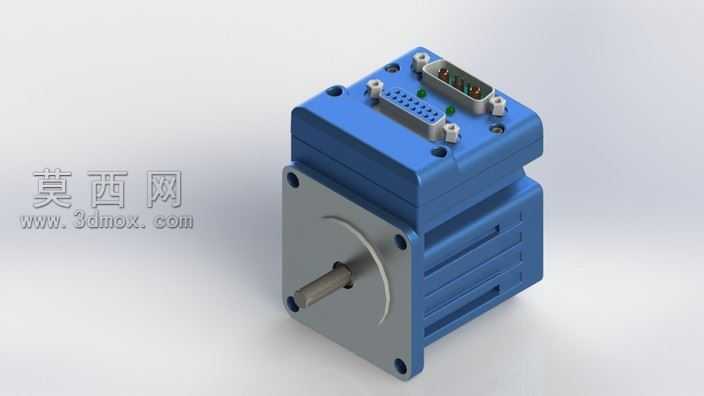

本作品为集成驱动功能的智能步进电机三维建模设计，采用SolidWorks完成全参数化建模，整体还原了集成式步进伺服电机的完整结构与外观细节。建模过程中首先以电机输出轴为基准定位，依次构建前端法兰安装面、定子壳体、后端驱动集成舱等核心主体结构，各部件间严格遵循实际装配的公差配合逻辑，保证轴系、安装孔位、接插件位置的尺寸精度。外观渲染阶段针对不同部件匹配对应材质：前端安装法兰采用磨砂铝合金材质，还原金属切削加工后的哑光银白质感，表面做轻微倒角处理避免锐边；电机主体外壳采用黑色阻燃工程塑料材质，侧面散热筋做凹凸纹理建模，还原注塑件的肌理特征，同时通过材质粗糙度参数区分壳体不同区域的表面处理效果；输出轴采用抛光不锈钢材质，添加金属反光属性还原轴类零件的光亮金属质感；顶部接插件区域分别构建了电源接口、信号通讯接口、状态指示灯等细节，接口内的插针、固定螺丝、绿色指示灯均做独立建模，指示灯部分添加半透明发光材质，还原设备通电后的状态提示效果。结构设计上采用驱动与电机本体集成的一体化思路，将驱动控制电路舱布置在电机后端，省去了传统步进电机独立驱动器的外接布线结构，整体结构紧凑，安装法兰兼容标准57系列步进电机的安装尺寸，可直接替换传统开环步进电机实现闭环智能控制。建模过程中对所有零部件做了装配干涉检查，确保各部件装配关系合理，壳体拼接缝隙、螺丝沉孔深度、接插件插拔空间均符合实际生产的工艺要求，整体模型可用于机电一体化设备的布局仿真、电机选型参考、集成驱动结构的教学演示等场景，完整还原了智能步进电机集成化、小型化的设计特点。
