电动自行车无刷电机控制器三维结构设计

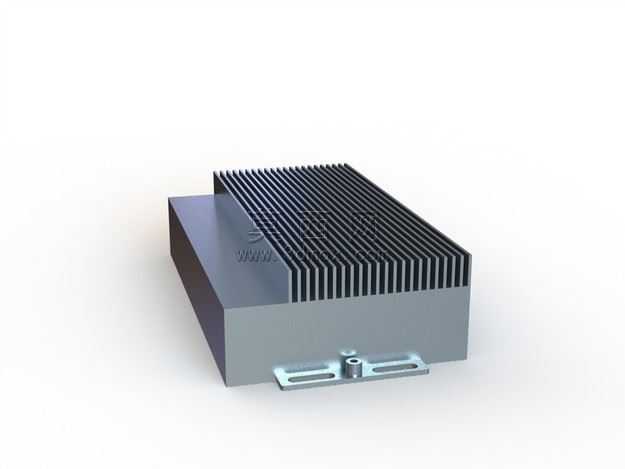

本作品为电动自行车无刷电机控制器的三维结构设计，建模过程依托SolidWorks平台完成全参数化搭建，从核心功能需求出发还原产品真实工业形态。建模阶段首先梳理控制器的功能分区逻辑：顶部为一体化散热鳍片结构，建模时通过线性阵列命令生成等间距排布的散热齿，严格控制齿厚、齿间距与齿高比例，既保证散热接触面积最大化，又兼顾壳体的结构强度与压铸成型工艺可行性，鳍片与下方主壳体采用一体化建模方式，避免拼接结构带来的装配误差与散热损耗。主壳体部分采用长方体腔体结构建模，预留内部电路板、功率元件的安装空间，壳体侧壁做微小拔模斜度处理，匹配金属压铸生产的脱模需求。底部安装固定耳采用拉伸凸台命令生成，开设长圆形调节安装孔，建模时精准控制孔位间距与孔径尺寸，适配电动自行车车架的通用安装点位，固定耳与主壳体连接处做圆角过渡处理，消除应力集中隐患，提升安装部位的抗冲击性能。材质渲染阶段，壳体整体赋予铝合金阳极氧化材质，调整金属粗糙度参数还原亚光银灰的金属质感，散热鳍片边缘做细微倒角渲染处理，避免锐边的视觉生硬感，安装孔内壁赋予金属切削面材质，还原机加工后的表面纹理，整体渲染效果贴近量产实物的视觉表现。结构设计上充分考虑控制器的户外使用场景，壳体接缝处预留密封胶条安装槽位，提升防水防尘性能，散热结构与功率元件安装位直接贴合，保证工作热量能够快速传导至外部鳍片散发，整体结构紧凑无冗余设计，在满足电气元件安装空间的前提下尽可能压缩体积，适配电动自行车的有限安装空间。设计过程中反复校验各部件的装配干涉问题，确保壳体上下盖、安装结构、散热结构之间无尺寸冲突，所有圆角、倒角参数均符合五金冲压压铸的工艺规范，既满足产品的功能使用需求，也兼顾工业生产的可制造性，完整还原了量产级无刷电机控制器的结构细节与外观特征。
