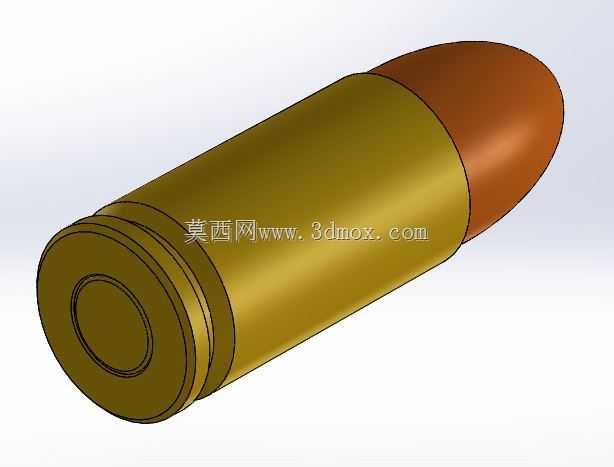

9×19毫米帕拉贝鲁姆手枪弹结构三维建模

　　在轻武器结构设计、战术模拟仿真、射击训练教具开发等场景中，枪弹的精准三维建模是支撑相关研发与教学工作的基础环节，本次构建的9×19毫米帕拉贝鲁姆手枪弹模型，完全参照该型枪弹的实际量产尺寸参数完成，可直接用于枪械供弹机构验证、弹道仿真前置建模、教学演示教具开发等多个工程场景。从实际用途来看，9×19毫米帕拉贝鲁姆弹是当前全球应用范围最广的手枪弹药之一，被大量制式手枪、冲锋枪采用，在警用装备、民用射击运动、军用副武器配置领域都有极高的保有量，因此该型弹药的精准模型，能够为供弹坡角度匹配、弹匣容弹空间设计、抽壳钩结构强度校核等枪械核心结构设计环节提供可靠的参照基准，避免设计过程中因弹药尺寸偏差导致的供弹故障、卡壳等常见问题。

　　从功能特性层面还原来看，模型完整复现了该型弹药的两大核心组成部分：卵形弹头与直筒型弹壳，弹头部分的弧形轮廓完全按照空气动力学优化的量产弹形绘制，保证弹头质心位置与实弹一致，可支持外弹道仿真过程中的气动参数计算；弹壳部分还原了底部的拉壳钩槽、底缘定位结构，以及弹壳口部与弹头的过盈配合段结构，能够在装配仿真中完整模拟枪弹入膛、抽壳的全流程动作，验证枪械闭锁机构与弹药的匹配度。设计思路上，建模过程优先保证各部分尺寸的形位公差符合实弹生产的公差带要求，弹壳的筒体圆柱度、弹头与弹壳的同轴度、底缘的厚度与直径尺寸都严格控制在实弹的生产公差范围内，避免因模型形位偏差导致后续机构仿真出现干涉问题；建模时采用参数化绘制逻辑，弹壳的筒体长度、

　　弹头的弧形半径、底缘的直径等核心尺寸都设置为可编辑参数，方便后续衍生不同装药规格、不同弹头类型的同口径弹药模型，提升模型的复用性。外形尺寸与安装边界方面，模型严格遵循9×19毫米弹药的公称尺寸，弹壳总长、弹头外露长度、弹壳最大外径、底缘直径、弹壳口部内径等核心尺寸均与实弹一致，在进行枪械弹匣、弹膛的装配验证时，可直接将模型导入装配环境，无需额外调整尺寸即可验证容弹空间、进弹路径的合理性；模型同时还原了弹壳的锥度特征，虽然该型弹为直筒弹壳，但实际量产中弹壳存在微小的锥度以保障抽壳顺畅，这一细节也在模型中得到体现，能够更真实地模拟弹药在膛内的定位状态与抽壳阻力分布。在实际工程应用中，该模型除了用于枪械结构设计验证外，

　　还可用于虚拟射击训练系统的场景搭建、弹药结构教学的演示素材、防弹装备侵彻仿真的配装弹药模型，不同应用场景下可根据需求对模型进行细节拆分，比如将弹头拆分为被甲、铅芯、钢芯等不同结构层，满足侵彻仿真的材料属性赋值需求；也可保留整体结构用于大场景的虚拟仿真，降低模型面数提升运行效率。建模过程中对弹壳表面的拔模斜度、弹头与弹壳结合处的辊口压痕细节也做了还原，这些细节虽然不影响宏观尺寸匹配，但在进行高精度的机构动作仿真时，能够更真实地反映弹药与进弹坡、抽壳钩等部件的接触状态，避免因细节缺失导致仿真结果与实际情况出现偏差。对于从事轻武器设计、战术仿真装备开发、教学教具研发的结构工程师而言，精准的弹药模型是开展相关工作的基础，相较于自行测绘建模，参照标准尺寸构建的该模型能够节省大量的测绘与尺寸校核时间，同时避免因个人测绘误差导致的后续设计问题，可直接导入各类三维仿真环境开展后续工作。
