Aimpoint Comp M4内红点瞄准具结构设计

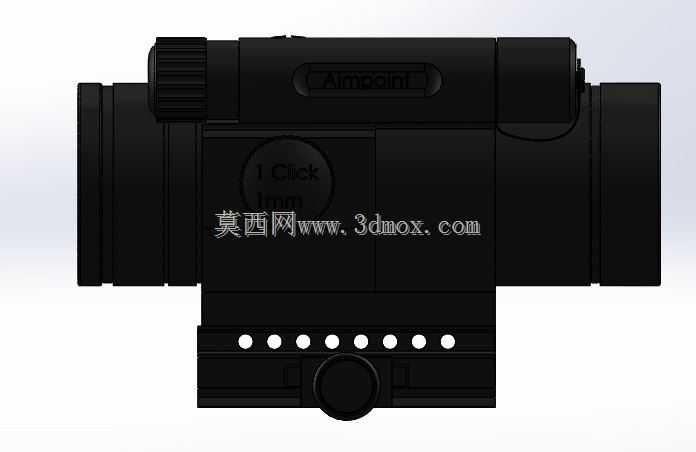

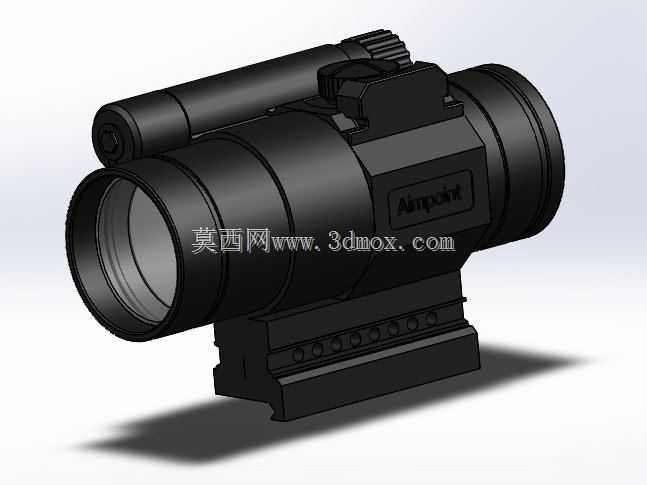

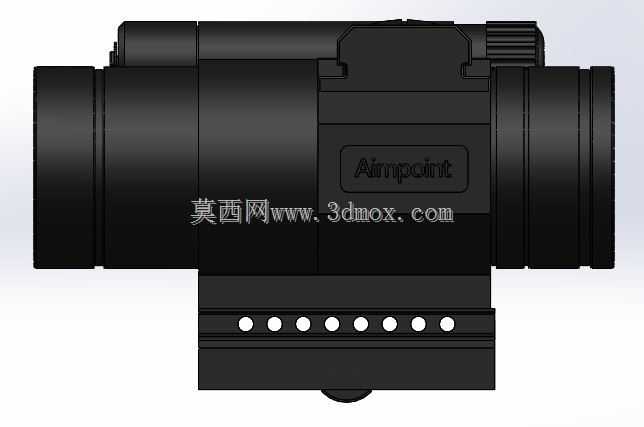

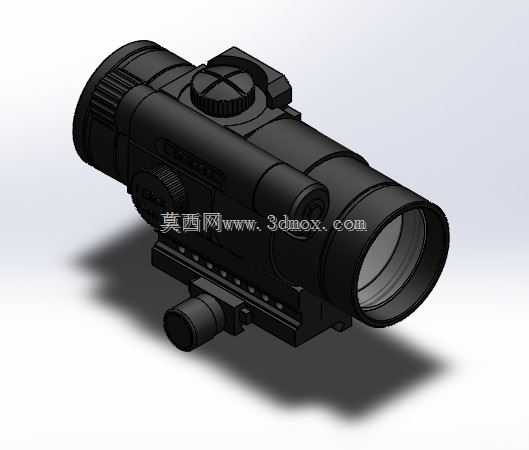

　　在轻武器附件的结构设计领域，近战快速瞄准类光学装置的结构合理性直接决定实战场景下的使用可靠性，本次呈现的Aimpoint Comp M4瞄准具三维结构，完全还原量产列装版本的装配逻辑与尺寸边界，可直接用于轻武器配件选型参考、装具适配校核、结构逆向学习场景。从实际列装场景来看，该型瞄准具主要配装于突击步枪、卡宾枪等近战主战枪械，适配城市作战、近距离突击、野外巡逻等多类任务场景，能够在双眼同时睁开的状态下完成快速瞄准，大幅缩短射手从发现目标到完成击发的反应时间，相比传统机械瞄具，在移动射击、弱光环境瞄准场景下的使用优势十分明显。

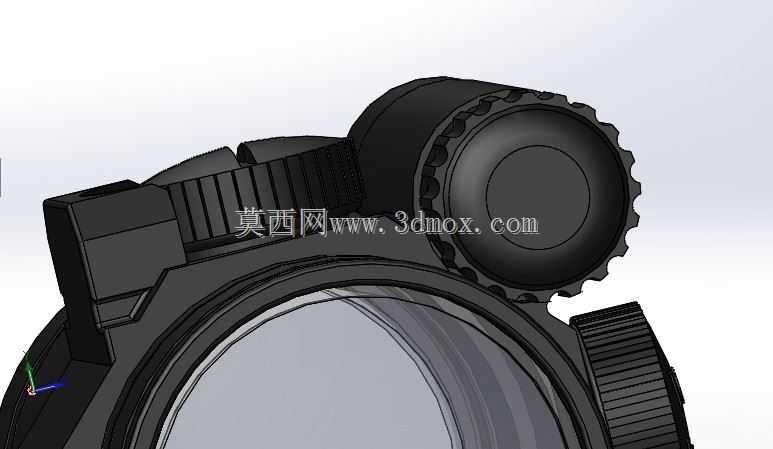

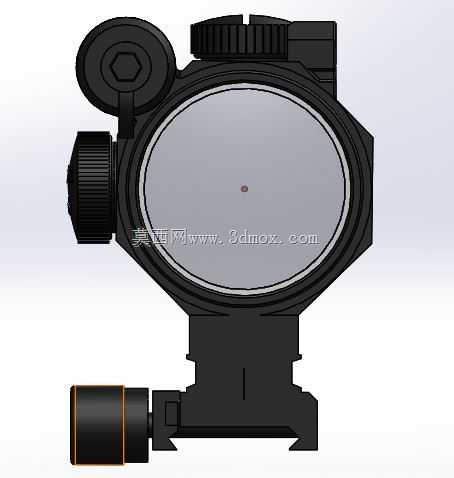

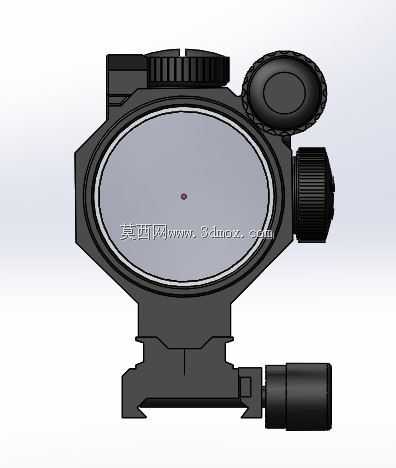

　　从功能结构设计来看，该瞄准具采用无放大倍率的反射式光路设计，核心的红点发生模块集成在镜身内部，镜身主体采用一体化铣削成型的硬质铝合金壳体结构，外部做哑光阳极氧化处理，既能够满足野外复杂环境下的抗冲击、防腐蚀要求，也能避免反光暴露射手位置。镜身上方设置的大尺寸调节旋钮，用于弹道高低和风偏的归零调节，旋钮采用带档位的棘爪定位结构，每转动一个档位对应固定的弹道修正量，调节时带有清晰的档位反馈，无需额外工具即可徒手完成归零操作，旋钮外侧设置的防护盖可在非调节状态下闭合，避免野外行进过程中误碰旋钮导致归零参数偏移。镜身右侧的电池仓采用旋盖式密封结构，适配常见的AA型号电池供电，仓盖内置防水密封圈，可满足雨天、涉水环境下的正常使用要求，电池仓的位置设计充分考虑了射手在持枪状态下的换电池操作空间，无需将瞄准具从枪械上拆卸即可完成电池更换。

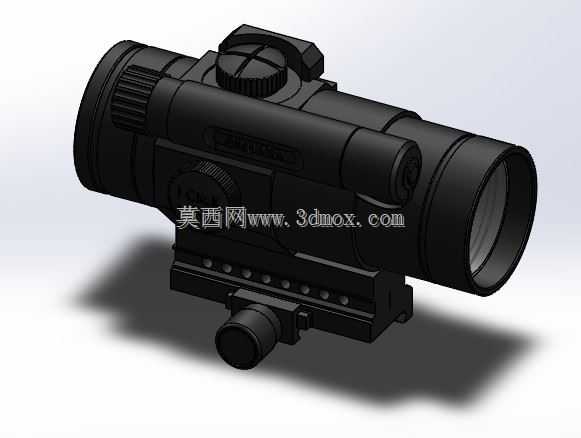

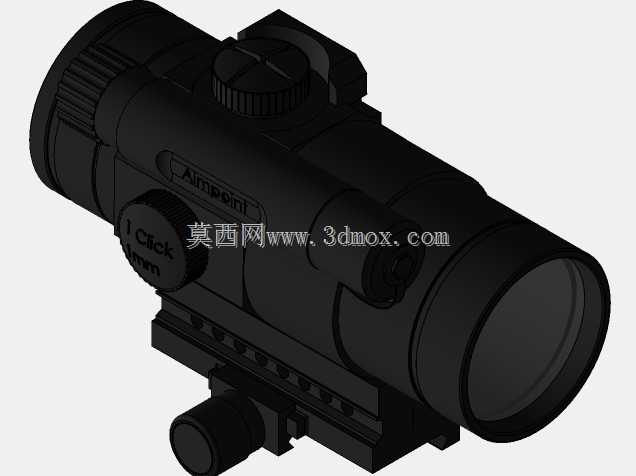

　　从安装适配边界来看，该瞄准具底部采用标准皮卡汀尼导轨接口结构，接口的卡槽尺寸、锁紧凸台位置完全符合北约标准战术导轨的尺寸公差要求，可直接适配所有带标准皮卡汀尼导轨的枪械平台，锁紧结构采用快拆式扳机构件，射手无需借助额外工具，徒手即可完成瞄准具在导轨上的安装与拆卸，安装后的重复定位精度可控制在1MOA以内，满足多次拆装后的归零保持要求。镜身前端的物镜和后端的目镜均设置有可翻折的橡胶防护盖，非使用状态下可闭合保护镜片避免被砂石、树枝刮花，使用时可直接向上或向下翻折贴靠在镜身侧面，不会遮挡射手视野。镜身侧面预留的附件安装位，可根据任务需求搭配增倍镜、激光指示器、战术灯等配套附件，附件接口同样采用标准导轨尺寸，无需额外改装即可完成适配。

　　从结构设计思路来看，该型瞄准具的整体结构完全围绕实战可靠性展开，所有外露操作部件的尺寸都做了加大处理，方便射手在佩戴战术手套的状态下完成操作，镜身内部的光路模块采用悬浮式减震安装结构，在枪械连续射击产生的后坐力冲击下，光路模块不会发生偏移，能够持续保持归零状态。镜身的整体外形做了切角处理，避免尖锐棱角勾挂战术装具、防弹衣面料等织物，所有外部接缝处都做了密封处理，整体防护等级可满足浸水、扬尘环境下的正常使用要求。在建模过程中，所有装配关系都按照实际量产产品的公差配合要求设置，活动部件的运动行程、转动阻尼都和实物保持一致，既可以用于结构原理展示，也可作为同类型瞄准具产品开发的结构参考，帮助设计人员快速掌握战术光学瞄准具的结构布局逻辑、安装接口标准、人机工程设计要点，避免在同类产品开发过程中出现安装适配性差、操作便利性不足、抗冲击性能不达标等常见工程问题。
