家用影音播放终端主机外观结构设计

　　做消费电子结构设计快十二年，经手的桌面类影音设备壳体项目不下四十个，眼前这款家庭影院播放主机的结构方案，是少数能在安装适配性、散热冗余、外观质感三者间找到平衡的设计。先从实际落地的应用场景说，这类设备的核心部署位置是客厅电视柜中层开放格、壁挂电视后方隐藏槽位、投影设备旁的设备机柜层板，不同场景的安装边界差异极大，做结构设计时不能只盯着单一使用环境。

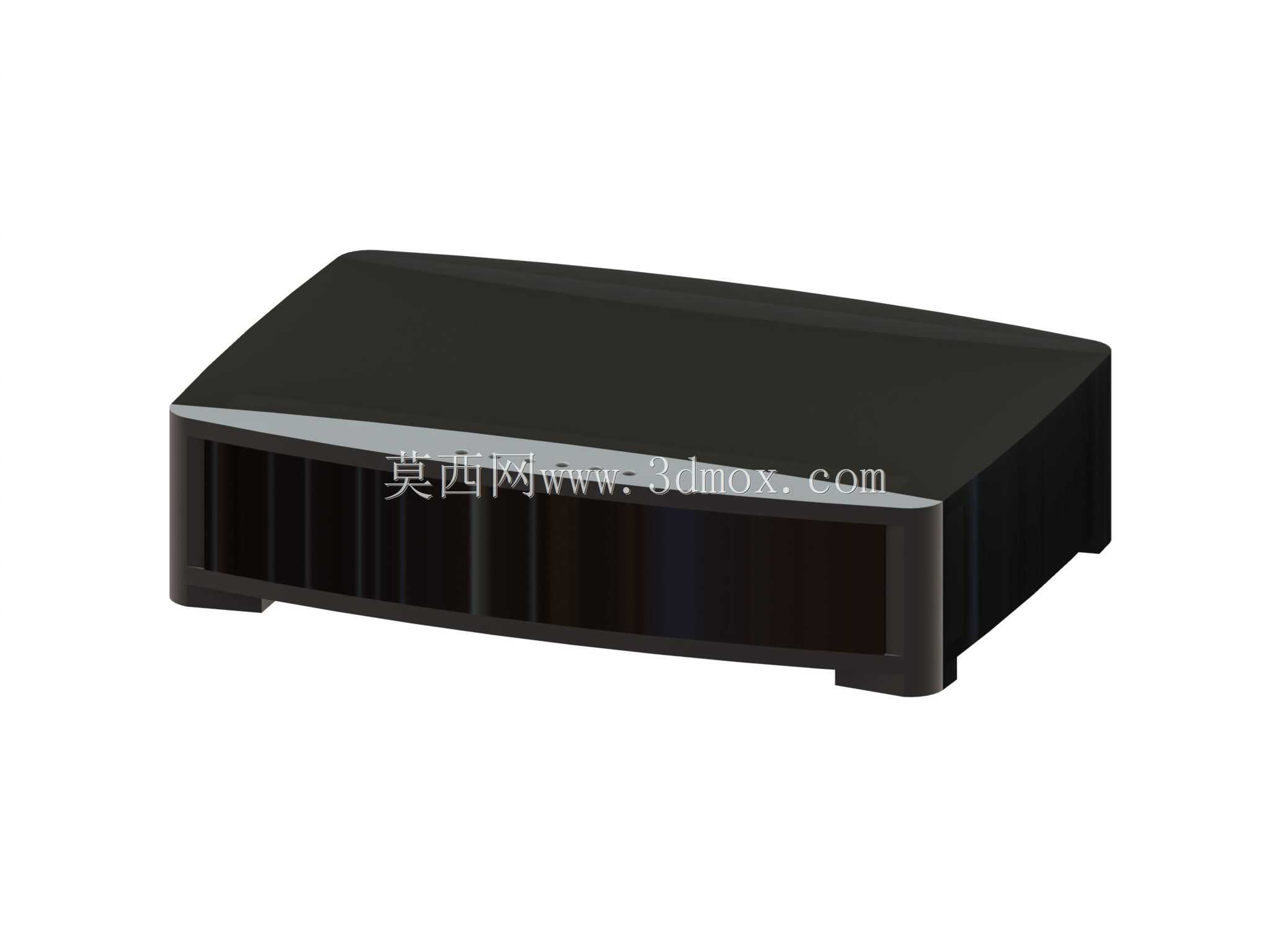

　　先说外形尺寸与安装边界的考量，这款主机整体采用低重心扁平式布局，整机高度控制在60mm以内，这个尺寸是经过多轮场景验证的：普通成品电视柜的层板净高多在80-120mm区间，预留20mm以上的顶部散热间隙，刚好适配绝大多数家庭的现有柜体，不需要用户额外改造家具；机身宽度控制在280mm、深度210mm，这个尺寸既可以平稳放置在深度250mm的标准机柜层板上，也能塞进多数壁挂电视后方的理线空腔，不会因为设备突出影响电视贴墙安装的美观度。底部四个支脚做了8mm的抬高设计，不是随便加的装饰件，一方面是让底部进风通道保持通畅，避免桌面铺的布艺桌垫、防尘布堵住进风口，另一方面支脚采用内嵌式软胶垫，放置在玻璃、烤漆电视柜表面时不会刮花饰面，也能减少设备运行时硬盘转动带来的微幅共振传声。

　　再讲设备实际用途对应的功能设计，作为家庭影院系统的核心播放终端，它需要承载本地高清片源解码、多声道音视频信号输出、外接存储设备扩展、网络流媒体播放这些核心功能，所以结构设计上所有接口都集中布置在机身背面，从左到右依次排布电源接口、音视频输出接口、数据传输接口、网线接口，接口间距留足了12mm的插拔空间，哪怕是带屏蔽层的粗大HDMI线头、硬质网线水晶头，插上去也不会互相干涉，不用特意采购窄头线材。机身正面做了整面的隐藏式散热格栅，格栅缝隙宽度控制在1.2mm，这个尺寸既能保证足够的进风面积，又能避免日常使用时灰尘、细小杂物直接掉进机身内部，格栅内侧还预留了防尘网的安装卡槽，后期用户可以自行更换防尘网，不用拆解整机。正面没有做突兀的物理按键和外露指示灯，只在格栅右侧做了隐藏式的触控感应区和柔光状态灯，正常观影时灯光不会直射人眼造成光污染，需要操作时伸手就能触控，不用在黑暗里摸索按键位置。

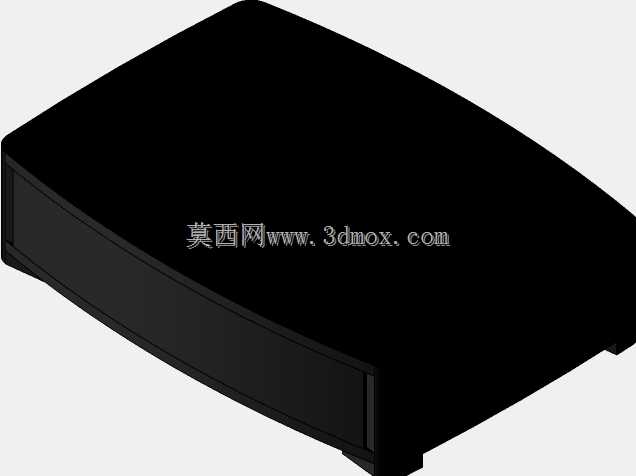

　　设计思路上，这款壳体没有用消费电子常见的高亮曲面外壳，反而采用上盖微弧收边、侧面直边过渡的造型，上盖表面做细磨砂晒纹处理，不会像亮面外壳那样容易残留指纹和灰尘，日常打理只需要干布擦拭即可。壳体的拼接结构采用上盖内扣下壳的方式，拼接缝留在机身侧面靠下的位置，从正面和俯视角度完全看不到拼接缝隙，视觉整体性更强；拼接处的公差控制在0.1mm以内，既不会因为缝隙过大进灰，也不会因为公差过小导致热胀冷缩时壳体变形发出异响。内部结构上，主板安装位做了4个独立的减震柱，硬盘安装位预留了2.5寸硬盘的减震胶圈安装槽，因为这类设备很多用户会内置机械硬盘存储高清片源，减震结构能避免设备移动、桌面震动时硬盘出现坏道，也能减少硬盘转动的震动传递到壳体产生的低频噪音。散热风道采用下进侧出的设计，风扇安装位在机身背面右侧，和正面进风格栅形成直通风道，风阻比常见的S型风道低40%左右，哪怕长时间满负载解码8K片源，机身表面温度也能控制在38摄氏度以内，不会因为积热导致设备降频或者使用寿命缩短。

　　很多刚入行的结构工程师做这类桌面影音设备，容易一味追求外观的轻薄或者造型的奇特，忽略实际使用中的安装适配和长期使用的可靠性，比如把设备高度做的太低，导致内部硬盘和散热片装不下，只能降配用低性能元件；或者把接口做的太密集，用户插上线材之后互相挡着用不了；又或者底部不留通风间隙，放在软质桌面上直接堵住进风口，用不了半年就因为积热频繁死机。这款主机的结构设计，每一处尺寸和结构细节都是从实际使用场景倒推的，没有多余的装饰性结构，所有造型设计都服务于功能和安装适配，不管是做同类产品的结构设计参考，还是做家庭影院系统搭建的设备选型参考，这个三维模型都能提供很实在的结构参考价值，能帮从业者少走很多场景适配的弯路。
