分层式不锈钢烟灰缸结构设计方案

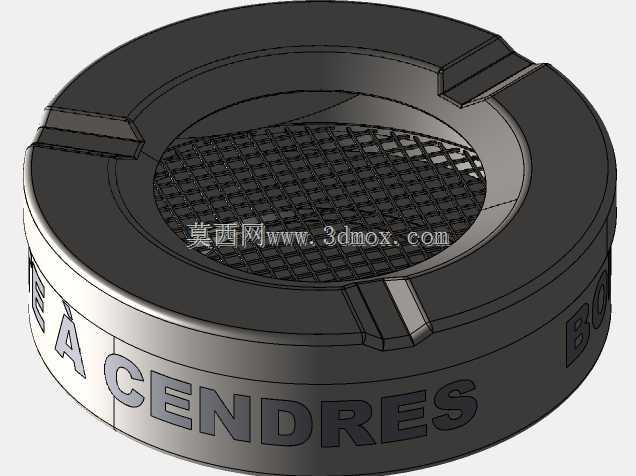

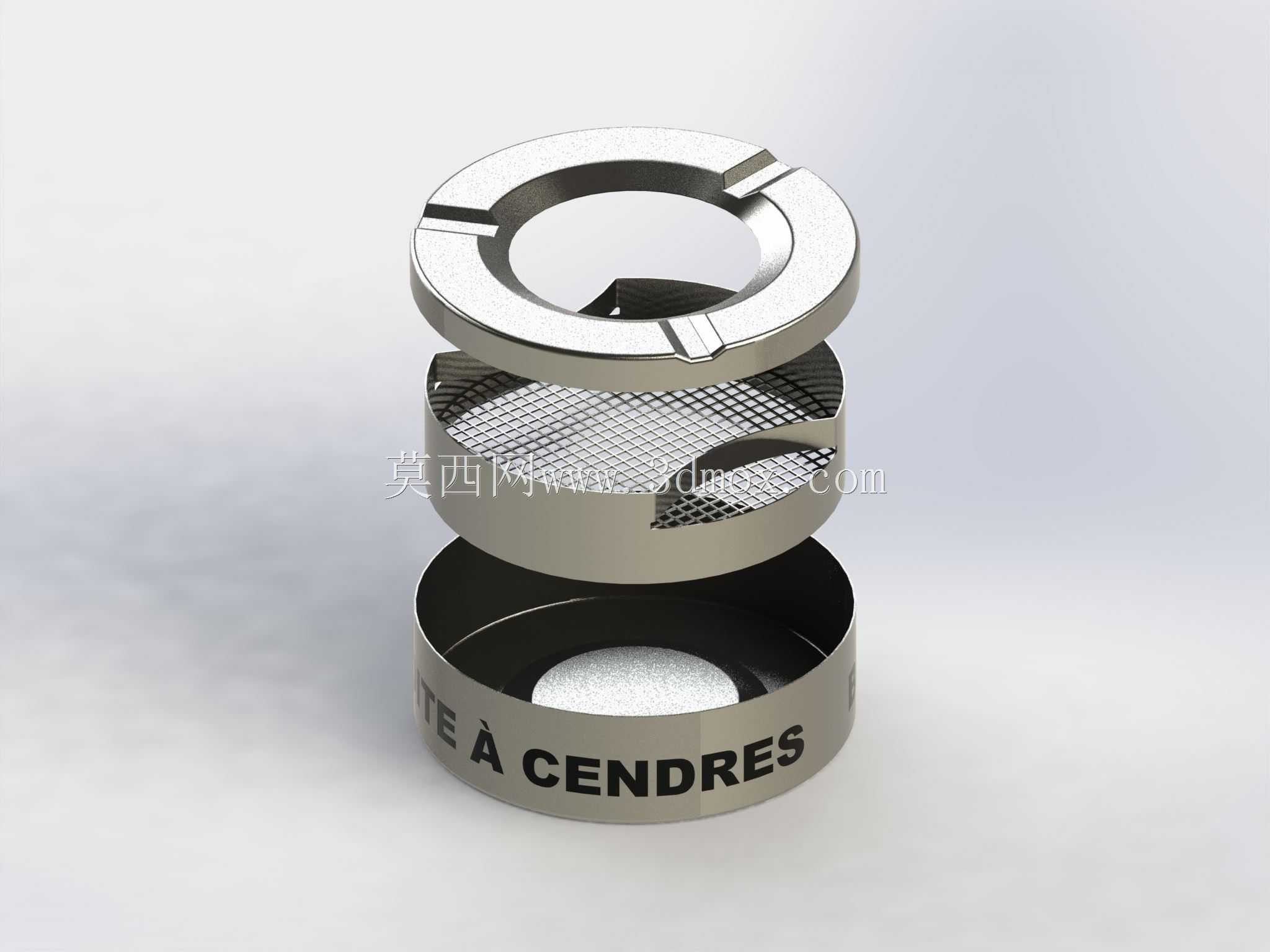

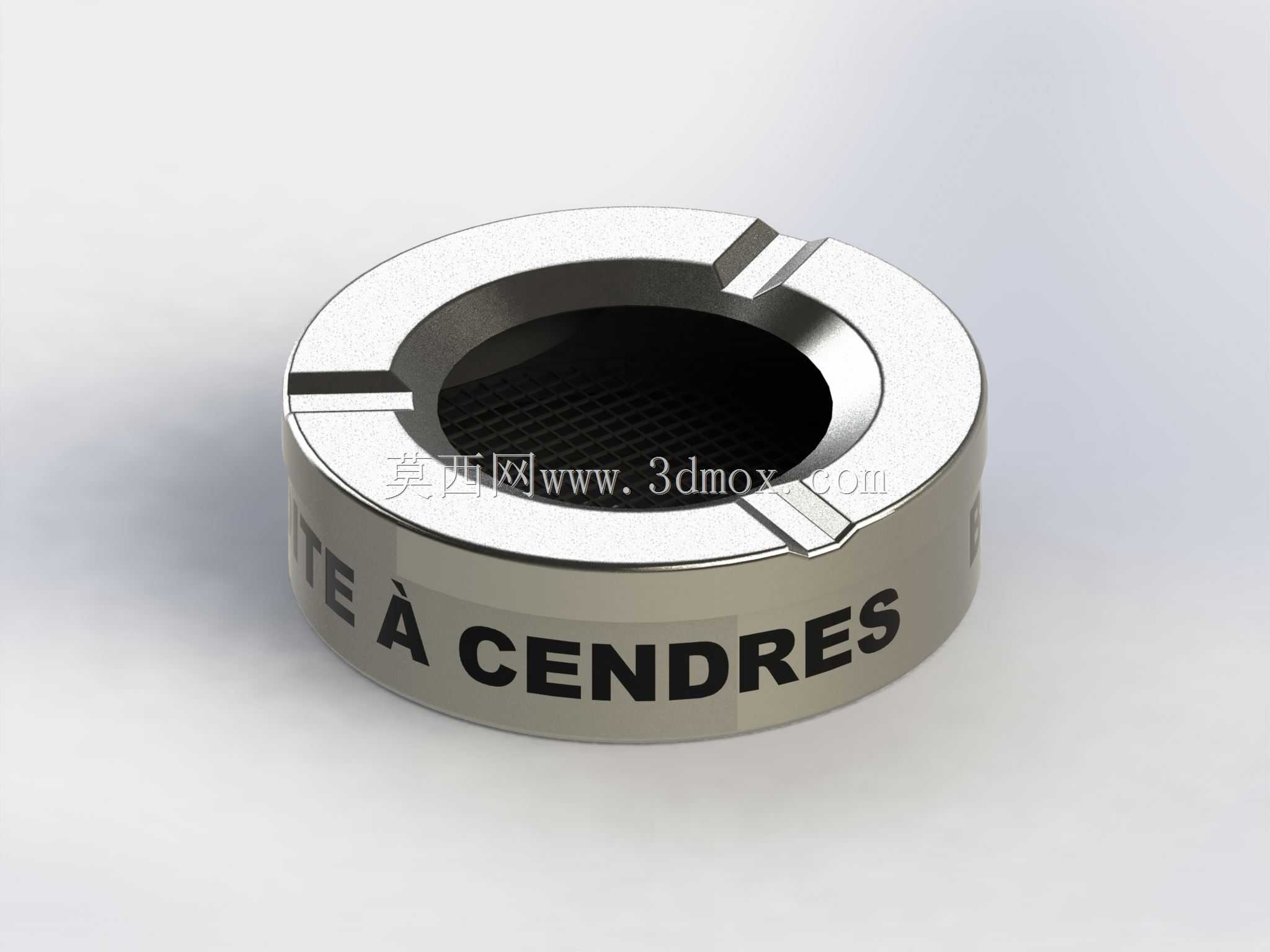

这款分层式不锈钢烟灰缸主要面向商用办公区、酒店客房、休闲餐饮场所等公共吸烟区域设计，也可适配家庭阳台、书房等私人吸烟场景使用，核心作用是承接烟灰、临时搁置烟支，同时避免烟灰被气流吹散造成清洁负担，相比传统一体式烟灰缸，分层结构能大幅降低清理时的二次扬尘问题。整体采用三段式同轴堆叠结构，最上层为带烟支搁置槽的压盖，沿圆周均匀分布四个内凹式卡槽，可同时容纳多根烟支临时放置，卡槽边缘做圆弧过渡处理，避免烟支纸层被金属锐边划破，压盖中心为大尺寸镂空开口，方便弹落烟灰的同时，能阻挡较大杂物落入下层。中间层为金属滤网隔层，采用细密冲孔网板卷制成型，网孔孔径控制在1mm左右，既能让烟灰顺利漏入最下层的接灰腔体，又能承接未完全熄灭的烟蒂，避免烟蒂直接接触底部积灰引发阴燃风险，滤网与上下层的配合采用间隙配合，拆卸时无需额外工具，直接提起即可完成分离。最下层为封闭接灰筒体，筒体侧壁做加厚卷边处理，提升整体放置稳定性，筒体高度预留足够的积灰空间，正常使用场景下可容纳3-5天的烟灰存量，减少日常清理频次。设计过程中优先考虑了日常清洁的便利性，所有零部件均无封闭死角，各层拆分后可直接放入水槽冲洗，不锈钢材质本身耐烟碱腐蚀，长期使用不会出现锈迹或镀层脱落问题。整体外形为圆柱形结构，外径控制在100mm左右，总高度约80mm，放置在桌面时占用空间小，底部可加装防滑硅胶垫，避免被误碰滑落，各层之间的配合公差控制在0.2mm以内，堆叠后无明显晃动，同时不会出现卡滞难以拆分的问题。烟支搁置槽的深度设计为8mm，适配常规直径的卷烟，不会出现烟支滑落的情况，滤网隔层与压盖之间预留15mm的空腔，可临时放置掐灭后的烟蒂，避免烟蒂堆积在接灰层与未熄灭烟灰接触。筒体外侧的标识区域采用激光蚀刻工艺，不会因长期擦拭出现标识磨损，整体边缘均做倒钝处理，无尖锐毛刺，使用过程中不会划伤手部。
