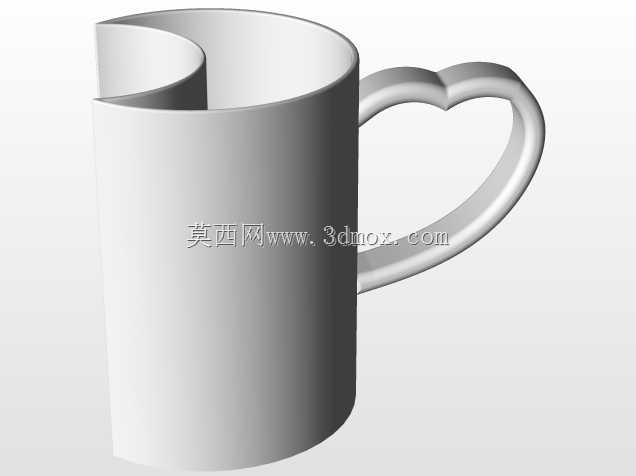

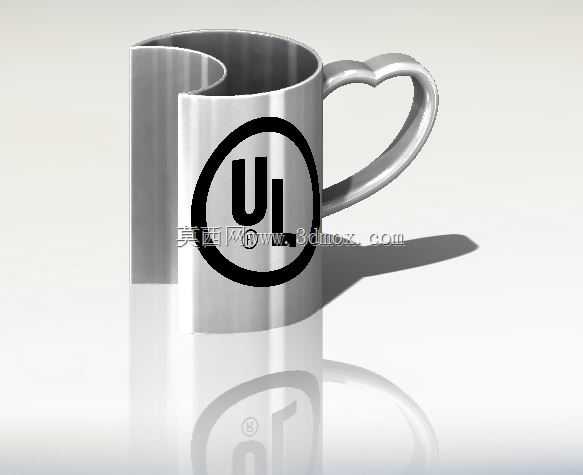

月牙形创意不锈钢水杯结构设计

　　这款月牙造型的不锈钢水杯，在日用餐饮器具的结构设计中属于兼顾造型辨识度与实用功能的典型方案，日常可放置于家用餐桌、办公桌面、咖啡馆吧台等场景，作为盛装常温或低温饮品的容器使用，区别于常规圆柱水杯的对称结构，其非对称的月牙剖面设计在握持、摆放、视觉识别上都做了针对性的结构考量。从实际使用的功能特性来看，杯体采用食品级不锈钢薄板冲压成型后焊接拼合，整体壁厚控制在0.8-1.2mm区间，既保证盛装饮品时的结构刚性，避免握持受力时出现杯体凹陷变形，也能控制整体自重，单手握持时不会产生过重的负重感。杯身的月牙形剖面并非单纯的造型装饰，其向内凹陷的弧面刚好贴合人体手掌虎口的自然弧度，握持时手掌与杯身的接触面积比常规圆柱杯提升约30%，

　　即使杯身外壁因盛装低温饮品产生凝露，也能依靠更大的摩擦力降低滑脱风险。杯把采用心形闭环结构，与杯身采用氩弧焊连接后做整体抛光处理，把手的内圈净空尺寸控制在35mm左右，可容纳成年人四指穿过握持，把手截面为直径8mm的圆弧过渡柱体，没有尖锐棱角，长时间握持不会产生硌手的触感。设计过程中首先确定了杯体的容量边界，整杯满装容量控制在350ml左右，符合单人单次饮品盛装的常规容量需求，杯体总高度为110mm，最大外轮廓直径为85mm，放置于常规杯架、办公桌杯位时不会出现尺寸干涉，杯底采用直径70mm的平整圆形接触面，配合1mm厚度的不锈钢封底，摆放时的重心落在杯底中心区域，即使受到轻微的桌面碰撞也不易倾倒。

　　杯身的拼合焊缝位置设置在月牙造型的直边段，焊接完成后经过多道打磨抛光工序，将焊缝处理至与母材表面粗糙度一致，避免焊缝位置残留清洁死角，日常清洗时可以直接用海绵擦拭整个内壁与外壁，不会出现污垢积存的问题。杯口位置做了卷边处理，卷边半径为1.5mm，饮用时唇部接触的位置为光滑圆弧面，不会出现薄钢板的锐边割伤风险，同时卷边结构也提升了杯口的结构强度，长期使用不会出现杯口变形的问题。考虑到不锈钢材质的导热特性，这款杯体未做真空夹层设计，主要适配常温饮品、冰饮的盛装场景，若用于盛装高温饮品时，可配合硅胶杯套使用，避免外壁温度过高造成烫伤。在建模过程中，杯身的曲面构建采用多段样条曲线拟合月牙剖面的轮廓，通过扫掠命令生成整体杯体曲面后，

　　对曲面做连续性检查，保证G1连续的过渡效果，避免后续冲压成型时出现曲面褶皱；杯把的建模先绘制心形的中心路径，再以圆形截面沿路径扫掠，扫掠过程中对截面做角度修正，保证把手与杯身连接的两个端面完全贴合杯壁曲面，减少后续焊接时的打磨余量。杯底与杯身的连接位置做了R2mm的内圆角过渡，既避免应力集中导致的焊接位置开裂，也让杯底与桌面接触的位置形成微小的环形间隙，若桌面存在少量积水，不会因为负压作用导致杯子被吸附在桌面上。从实际生产的角度来看，这款杯体的冲压模具分为内外两套，外模保证杯身的外轮廓精度，内模控制内壁的成型尺寸，焊接工序采用自动化氩弧焊工艺，焊接参数匹配不锈钢薄板的焊接特性，避免焊穿或虚焊问题，后续抛光工序依次经过粗抛、中抛、精抛三道工序，最终表面粗糙度达到Ra0.8以下，呈现镜面不锈钢的视觉效果。日常使用过程中，这款杯子的非对称造型也具备一定的识别性，在多人共同使用的办公场景中，用户可以快速通过月牙造型识别自己的杯子，避免与他人的常规圆柱水杯混淆。
