轻量化磷酸铁锂起动锂电池结构设计

　　这款起动用磷酸铁锂电池的三维结构设计，核心瞄准车载起动场景的替代需求，区别于传统铅酸起动电池的笨重特性，从结构层面做了全链路的轻量化适配。日常做车载电源选型时经常碰到的痛点，就是传统铅酸电池重量大、低温起动电流衰减快、循环寿命短，尤其是改装车辆、赛事车辆、特种作业车辆对电源重量和起动性能有更高要求，这款结构的设计刚好匹配这类场景的安装与使用需求。

　　从功能特性来看，这款电池额定输出12V电压，容量60Ah，冷起动电流可达600A，完全覆盖常规家用乘用车、轻型改装车、小型特种作业车辆的起动供电需求，同时还能兼顾车载附属电子设备的短时供电冗余。结构设计上，外壳采用高强度工程塑料注塑成型的壳体结构，上下壳体采用卡扣配合密封胶条的连接方式，既保证IP65级别的防尘防水能力，又能减少金属紧固件的使用，进一步降低整体重量。壳体表面的加强筋布局做了针对性优化，沿着电池内部电芯模组的排布方向设置纵向加强筋，在车辆行驶产生持续振动的工况下，能有效分散壳体承受的冲击载荷，避免长期振动导致的壳体开裂、电芯移位问题。

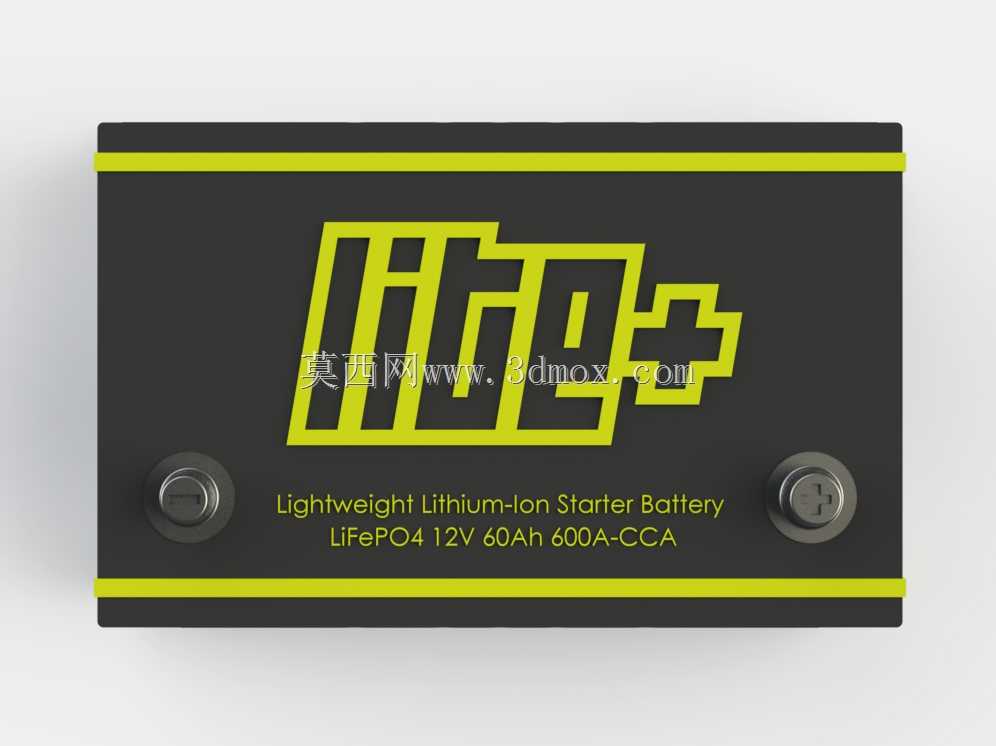

　　端子部分的设计完全兼容传统铅酸电池的安装尺寸，正负极端子采用内嵌铜芯的结构，外部做镀锡防氧化处理，端子的突出高度、接线螺栓的直径、两个端子之间的中心距，都严格对标市面主流同规格铅酸起动电池的安装边界，不需要改动车辆原有电瓶支架、接线线束就能直接替换安装，降低用户的替换改造成本。端子周边做了下沉式的绝缘防护台，能避免金属工具意外搭接正负极造成的短路风险，防护台的高度刚好覆盖接线端子的下半部分，不会影响常规接线夹的安装操作。

　　内部电芯模组的排布采用卧式层叠结构，磷酸铁锂电芯通过支架固定成整体模组，模组与外壳之间预留3mm的缓冲间隙，填充阻燃泡棉材料，既能吸收车辆行驶过程中的振动冲击，又能在电芯出现异常热失控时起到一定的隔热阻燃作用。BMS保护板固定在模组靠近端子的一侧，大电流走线采用铜排连接，减少走线长度降低内阻，铜排外部套热缩管做绝缘防护，避免内部走线短路。

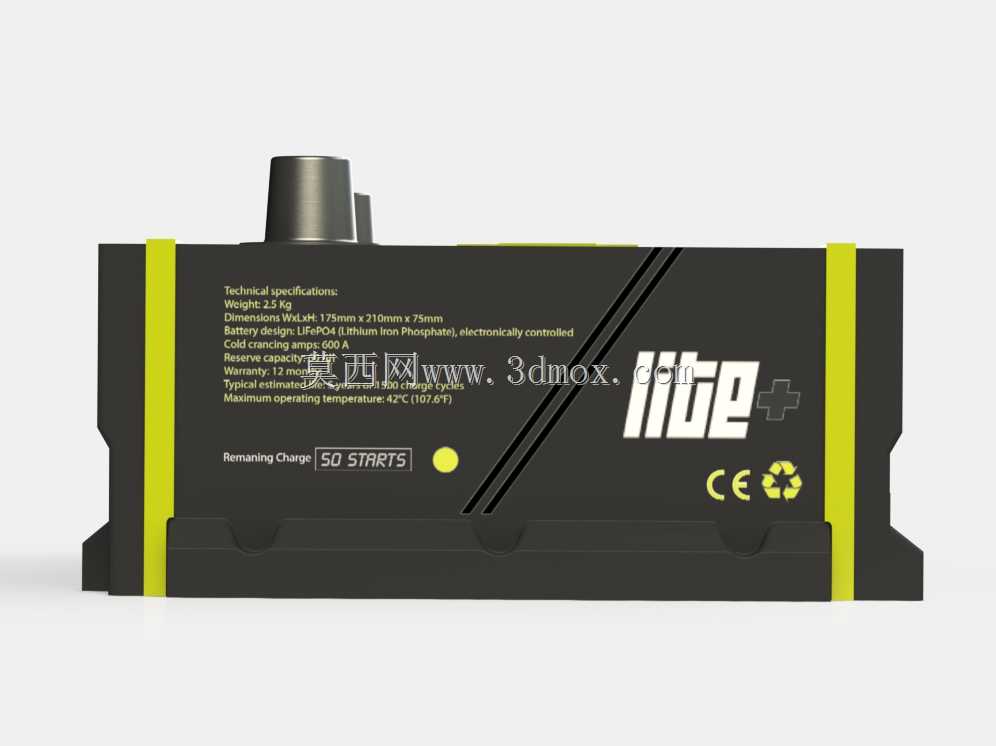

　　外形尺寸方面，这款电池的长宽高完全匹配常规60Ah铅酸起动电池的安装舱位尺寸，长度控制在242mm，宽度175mm，高度190mm，包括端子突出部分的总高度不超过200mm，能直接放入绝大多数乘用车的原厂电瓶安装位，不需要额外改装固定支架。电池底部设置了和铅酸电池一致的固定压条卡位，适配车辆原厂的电瓶固定压条结构，安装后不会出现移位晃动的问题。

　　设计过程中还考虑了不同安装角度的适配性，壳体的密封结构能支持最大45度倾斜安装，不会出现内部电解液泄漏的问题——当然磷酸铁锂电池本身采用固态封装的电芯，不存在流动电解液，密封结构更多是防止外部水汽、灰尘进入壳体内部影响电路性能。壳体表面的标识区域做了凹陷设计，产品参数、极性标识都印刷在凹陷区域内，避免长期使用过程中标识被摩擦磨损，导致极性接反的安装失误。

　　从工程建模的细节来看，所有的安装孔位、卡扣结构、加强筋厚度都做了拔模角度处理，适配注塑生产的工艺要求，壳体壁厚均匀控制在2.5mm，既保证结构强度，又避免注塑过程中出现缩痕、缺料的问题。端子的铜嵌件在建模时就预留了注塑包胶的余量，保证嵌件和塑料壳体结合紧密，不会出现大电流放电时端子发热松动的问题。内部电芯支架的卡扣结构做了防脱倒刺设计，装配后不需要额外打胶就能固定电芯，提升装配效率，也方便后期的维修拆解。

　　实际应用场景中，这款电池除了常规车辆起动使用，还能适配小型游艇、户外移动储能、应急起动电源等场景的结构改装需求，因为整体重量只有同容量铅酸电池的三分之一左右，在对重量敏感的改装赛事场景里，能有效降低车头配重，提升车辆的操控表现。建模时还原的所有安装边界尺寸，都能直接对接后续的开模生产、整车安装匹配工作，不需要再做二次尺寸校核，结构上的圆角、倒角处理都符合工程生产的实际要求，没有出现无法开模的尖锐结构或者壁厚突变问题。
