微型单反相机专用支撑臂架结构设计

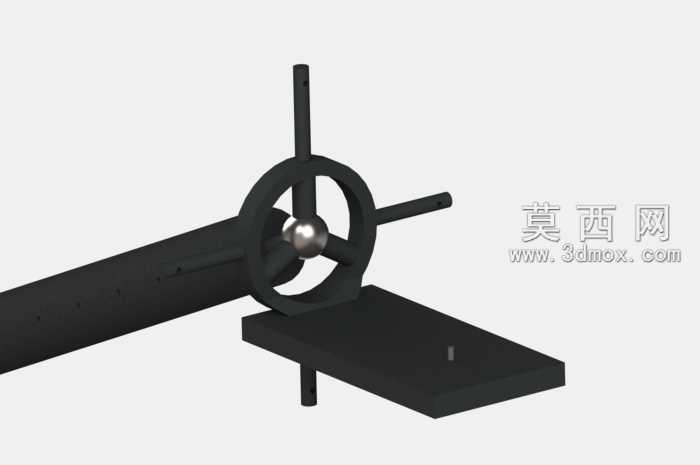

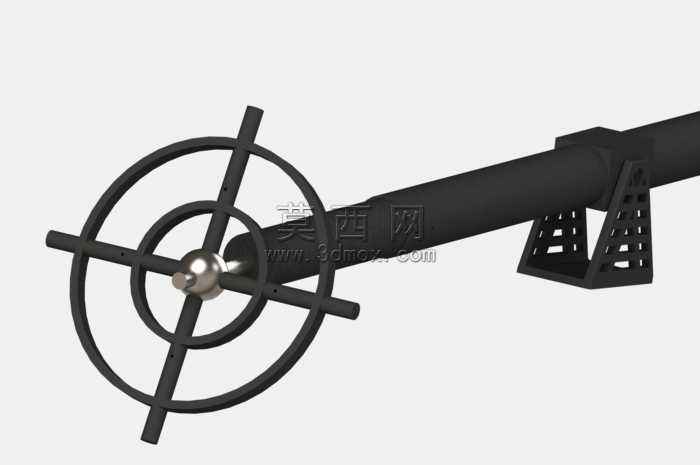

本作品为适配微型单反相机使用的专用支撑臂架三维建模作品，整体建模过程依托三维参数化设计软件完成，全程遵循摄影器材轻量化、高稳定性的设计原则，从结构合理性、使用实用性角度出发完成全流程设计。建模初期先梳理臂架的核心功能需求：作为微型单反的外接支撑结构，需要同时满足机位拓展、辅助稳定、外接配件挂载的多重作用，因此先绘制整体骨架草绘，确定臂身的主体长度、两端功能结构的相对位置，保证整体比例适配微型单反的机身尺寸，不会出现结构冗余或支撑不足的问题。主体臂身采用一体化长杆结构设计，建模时通过拉伸、倒角命令生成基础杆体，表面做哑光硬质材质处理，模拟高强度工程塑料搭配内嵌金属加强筋的材质效果，既保证整体结构强度，又能控制配件自重，避免增加相机前端的负重负担。臂身一端设计为多维度瞄准式定位结构，通过同心圆环状的瞄准框搭配十字定位肋条，建模时采用环形阵列、筋特征命令生成该结构，可辅助使用者快速完成拍摄取景的对位调整，结构边缘全部做圆角过渡处理，避免尖锐边角刮蹭相机机身或使用者手部；臂身另一端设计为带调节手轮的快装底座结构，手轮采用三辐式造型，通过旋转即可完成臂架与相机热靴或外接支架的锁紧固定，底座平面做防滑纹理设计，模拟橡胶防滑垫的材质效果，增大与相机接触面的摩擦力，保证安装后不会出现移位松脱的问题。渲染阶段采用哑光黑为主色调，还原专业摄影配件的经典配色，材质参数调整为低反光、高粗糙度的磨砂质感，避免拍摄时臂架产生反光影响成像效果，同时对结构的衔接处做细微的装配间隙处理，让整体模型更贴近真实量产产品的装配效果。整个臂架结构无多余冗余设计，所有结构都服务于摄影辅助的核心功能，既可以作为微型单反的外接取景辅助配件，也可拓展搭载小型补光灯、麦克风等外接摄影设备，兼顾实用性与结构美观性，完整还原了小型摄影支撑配件的结构特点与设计逻辑。
