枪管螺母专用扳手结构三维设计

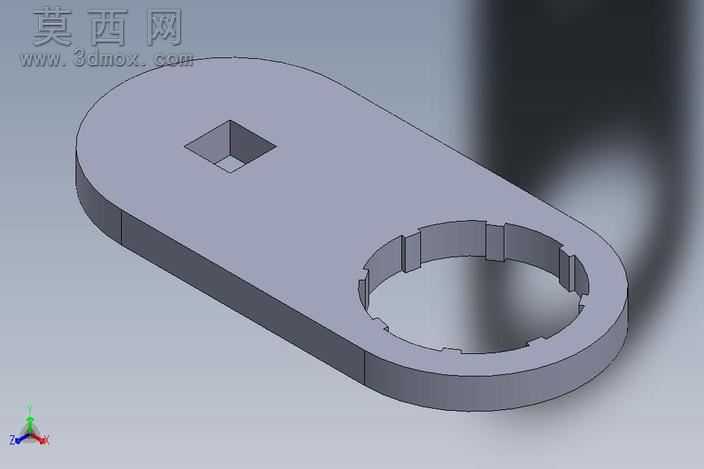

本作品为枪管螺母拆装专用扳手的三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先绘制主体轮廓草图，将长圆形主体的外轮廓尺寸、两端圆弧半径、直边段长度进行参数锁定，确保整体外形适配枪管螺母的操作空间需求，避免使用过程中与周边部件发生干涉。主体一端设计为带内齿的环形卡口结构，建模时先绘制环形内孔基准圆，再根据枪管螺母的卡槽分布特征，均匀排布对应数量的卡齿结构，每个卡齿的宽度、突出高度、倒角尺寸都经过精准匹配，保证卡口与螺母外卡槽能够完全咬合，受力时不会出现滑齿、脱开的问题，卡齿根部特意做了圆角过渡处理，优化受力传递路径，避免应力集中导致的齿部断裂。主体另一端设计为方形驱动孔，方孔的尺寸适配标准棘轮扳手或者加力杆的连接端，建模时对方孔的内壁做了垂直度约束，保证驱动工具插入后无旷量，扭矩传递更平稳，方孔的棱边也做了微小倒角，既方便驱动工具快速对位插入，也能减少棱边的应力集中问题。整体模型采用合金钢材质进行渲染设置，赋予模型金属哑光质感，表面添加了细微的机加工纹理，还原真实五金工具的表面处理效果，渲染时调整光源角度，突出卡齿、方孔等关键结构的轮廓细节，让结构特征更清晰直观。设计过程中充分考虑手动工具的使用场景，整体板身厚度经过合理设定，既保证足够的结构强度承受大扭矩拆装的受力，又不会因为过厚导致重量过大增加操作负担，板身的外边缘全部做了圆弧倒边处理，避免操作时锋利边缘划伤手部。建模完成后对整体结构进行了干涉检查和受力模拟，确认卡齿咬合、方孔驱动的受力分布均匀，在额定扭矩下不会出现结构变形，能够满足枪管螺母拆装时的大扭矩操作需求，整体结构紧凑，操作时受力点集中，相比普通活动扳手能够更稳固地咬合螺母，不会损伤螺母外表面的卡槽结构，适配特定规格枪管螺母的拆装维护作业。
