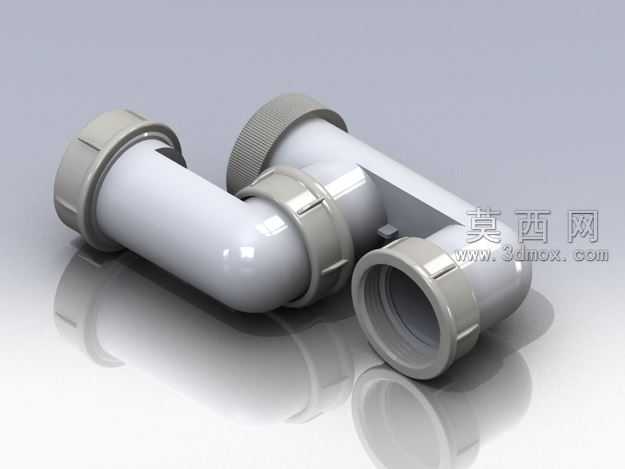

带活接内螺纹结构弯式虹吸管三维设计

本作品为管路系统用弯式虹吸管三维建模成果，建模过程依托参数化三维设计软件完成，整体采用1:1等比例还原实物尺寸，严格遵循管路配件的通用设计规范，保障模型可直接用于装配验证、工程演示与生产参考。建模阶段优先采用草图驱动的特征建模逻辑，首先绘制管路的中心走线路径，通过扫掠特征生成弯管的主体基体，精准控制90度弯角的曲率半径，避免管路流道出现直角突变，保障流体输送过程的顺畅性，减少不必要的流阻损耗。针对两端的活接接头结构，单独拆分零件进行建模，分别完成接头本体、锁紧螺帽、密封卡位结构的特征绘制，通过螺纹装饰线还原内螺纹的连接结构，同时在锁紧螺帽表面添加防滑滚花的细节特征，还原实物的装配操作触感，所有配合部位均按照通用公差要求预留装配间隙，可实现虚拟环境下的拆装模拟。材质与渲染环节，针对虹吸管的塑料材质属性，调整材质的漫反射、粗糙度与高光参数，还原UPVC类工程塑料的半哑光质感，对金属锁紧螺帽部分赋予浅灰色金属材质，添加细微的磨砂纹理模拟镀锌金属件的表面效果；渲染阶段采用三点布光方案，主光源从模型斜上方投射，勾勒弯管的曲面轮廓，辅助光源补全暗部细节，避免接头缝隙处出现死黑区域，添加柔和的地面阴影增强模型的立体感，背景采用渐变灰色突出产品主体，最终渲染效果清晰展现管件的结构层次与材质差异。结构设计上，该虹吸管采用双弯头加侧通接口的布局，可实现管路的转向与支路分流功能，活接结构无需转动管材即可完成拆装，大幅提升管路维护的便捷性，所有转角处均做圆角过渡处理，既避免应力集中提升结构强度，也优化了流体的转向流态，模型的所有特征均保留参数化历史记录，可根据实际管路通径、安装尺寸需求快速调整参数，适配不同规格的管路系统设计场景。
