直齿齿条传动零件结构设计

　　在各类直线传动转换的机械结构场景中，齿条是和齿轮配合实现旋转运动与直线运动相互转换的核心基础零件，广泛应用于机床进给机构、自动化生产线移栽工位、升降传动装置、重型设备平移机构等场景中，承担着动力传递、运动轨迹导向、负载承载的多重作用。不同于齿轮的旋转运动输出，齿条的长条形结构可以实现长行程的直线传动，在大行程传动场景下相比丝杠、同步带等传动部件具备更高的负载承受能力，传动刚性更强，传动比恒定，在重载、高精度要求的直线传动场景中有着不可替代的应用优势。

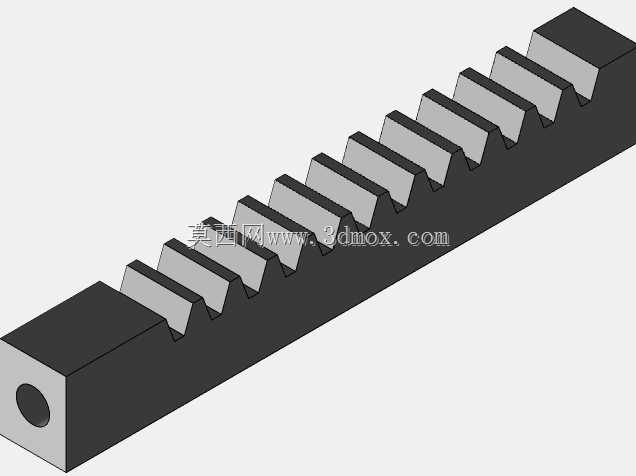

　　从结构设计层面来看，这款直齿齿条采用矩形截面的基体设计，基体一端设计有同轴的安装定位孔，可用于齿条拼接时的定位销安装，或是端部固定时的销轴定位，能够有效降低长行程齿条拼接时的安装错位风险，保证多段齿条拼接后的齿形对齐精度，避免传动过程中出现卡滞、冲击、齿面异常磨损的问题。齿条的齿形采用标准直齿渐开线齿形设计，齿距均匀，齿向与齿条长度方向垂直，能够和对应模数的直齿轮实现完美啮合，啮合过程中接触线沿齿宽方向保持平行，传动过程中轴向力几乎为零，支撑结构的受力设计更简单，安装调试的难度也更低。

　　在实际的设备应用中，齿条的安装基准面需要做精加工处理，保证安装后齿条的直线度、齿面平行度满足传动精度要求，通常齿条会通过沉头螺钉固定在设备的安装基座上，配合安装面的定位销实现位置精度锁定，部分高精度应用场景还会对齿条做预紧处理，消除啮合间隙，提升反向传动的精度。这款齿条的基体采用实心矩形结构，相比镂空结构的齿条具备更高的抗弯强度，在承受大负载传动时不会出现基体变形导致的啮合精度下降问题，适合中重载的传动场景使用。

　　设计过程中需要重点关注齿形的参数匹配，齿条的模数、压力角需要和配对齿轮完全一致，齿顶高、齿根高的参数需要符合啮合标准，避免出现根切、齿顶干涉的问题；同时齿条的端部需要做倒角处理，方便齿轮啮入啮出，减少端部冲击。安装边界方面，齿条的宽度、高度尺寸需要和安装基座的开槽尺寸匹配，安装孔的间距需要符合通用安装标准，定位孔的位置需要保证拼接时的齿距累积误差控制在允许范围内，避免长行程传动时出现累积误差超差导致的传动卡顿。在日常的设备维护中，这类齿条需要定期涂抹润滑脂，减少齿面的磨损，同时需要定期检查安装螺钉的紧固情况，避免长期往复运动导致的螺钉松动，影响传动精度甚至出现传动故障。在不同的应用场景下，齿条的长度可以根据实际行程需求做裁切或是拼接，齿面也可以根据负载情况做淬火、渗碳等表面硬化处理，提升齿面的耐磨性能，延长零件的使用寿命。
