车载嵌入式低音炮假地板安装结构

　　在车载音响改装的实际作业场景中，低音单元的安装往往面临后备箱空间占用、内饰完整性破坏的痛点，这套嵌入式假地板结构正是为解决这类工程问题设计的适配方案。不同于常规外置低音箱体的突兀布置，该结构将XLS10英寸无源低音扬声器完全隐藏在后备箱地板下方，通过定制化的假地板层实现与原车内饰的齐平衔接，既保留了后备箱完整的平面置物空间，又能让低音单元获得充足的密闭腔体容积，避免低频声波的不必要衍射。

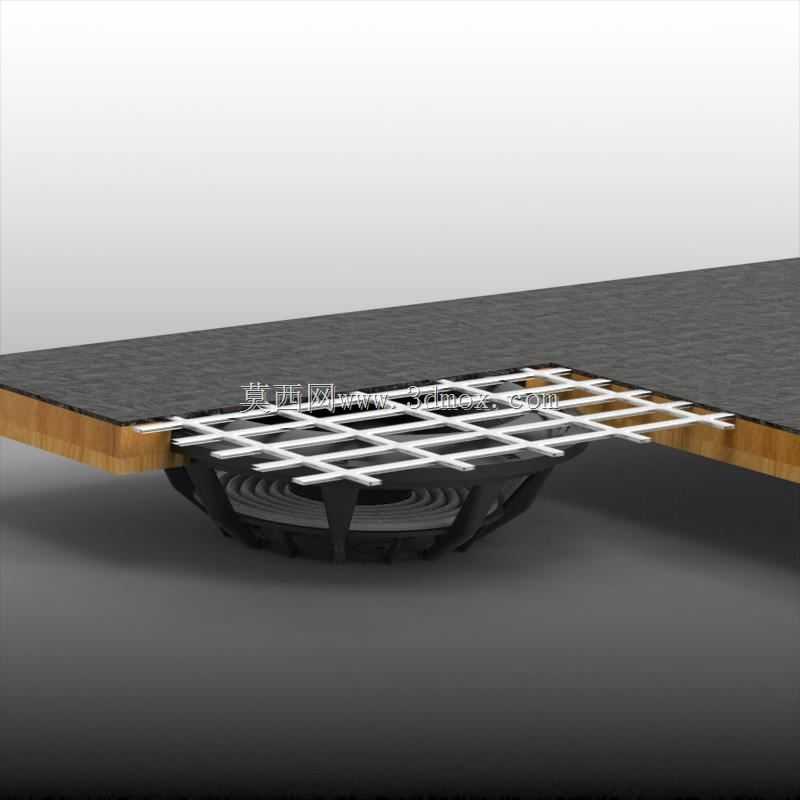

　　从功能特性来看，这套结构分为三个核心功能层：最上层是与原车地板纹理匹配的饰面层，边缘做了与原车地毯压边匹配的倒角处理，安装后不会出现凸起或缝隙，日常放置行李、工具时不会产生磕碰卡滞；中间层是白色格栅状的支撑透声结构，格栅采用等距交错的筋条布局，筋条宽度控制在8mm，筋条间距25mm，既能够承受成年人站立、重物堆放的垂直载荷，经静载荷测试可承受150kg的均布压力不会出现塑性变形，同时格栅的镂空率达到62%，能够让低音单元发出的低频声波无过多衰减地传递到车厢内部，避免实体地板对低频的阻隔造成的声压损失；最下层是扬声器的固定安装位，采用下沉式的沉台设计，沉台深度与10英寸低音单元的磁钢高度完全匹配，安装后扬声器振膜上沿与格栅下沿保留12mm的安全间隙，车辆行驶过程中产生的颠簸振动不会让振膜触碰格栅产生异音。

　　设计过程中首先要匹配对应车型的后备箱地板轮廓，假地板的外轮廓完全贴合原车后备箱轮拱、侧壁的曲面弧度，边缘采用EVA泡棉条做密封缓冲，既能够避免车辆行驶时结构与车身钣金产生摩擦异响，又能在低音单元工作时减少声泄漏，提升低频的下潜深度。扬声器固定位的安装孔位完全匹配XLS10英寸单元（型号830468/830481）的安装孔距，四个固定点采用内嵌金属螺母的设计，反复拆装不会出现塑料螺纹滑牙的问题，固定位周边设计了四条辐射状的加强筋，连接到格栅的主支撑筋上，避免大音量下扬声器工作产生的谐振带动整个结构振动产生杂音。

　　安装边界方面，这套结构的整体下沉深度控制在120mm，适配绝大多数常规三厢、两厢车型的后备箱地板下方预留空间，不需要对原车钣金、备胎槽做破坏性切割，只需要取出原车的备胎盖板，将整套假地板结构直接放置在原备胎盖板的支撑台阶上即可完成固定，整个安装过程不需要额外打孔，后期复原也不会留下改装痕迹。格栅的筋条做了圆角处理，没有尖锐的边角，安装和取放物品时不会划伤手部或者刮花行李表面，饰面层采用防滑耐磨的材质，日常放置重物不会轻易产生划痕，清洁时只需要用湿抹布擦拭即可，维护成本极低。

　　在声学设计的考量上，格栅的筋条走向特意避开了扬声器振膜的中心发声区域，中心区域的镂空率比边缘区域高10%，让振膜中心区域的声波能够更直接地传递出来，减少筋条对声波的反射造成的声染色。结构底部与车身钣金接触的位置全部采用3mm厚的阻尼止震垫贴合，既能够隔绝路面传递上来的振动，又能减少低音单元工作时带动钣金振动产生的杂音，提升整体的听音体验。不同于市面上通用的低音箱体，这套假地板结构完全围绕隐藏式安装的需求做设计，没有多余的外露部件，在不牺牲音响效果的前提下最大化保留了车辆的实用空间，兼顾了改装效果与日常使用的便利性。
