三角多孔手提式啤酒桶托架结构设计

　　这款三角结构的多孔手提托架，最初的设计需求来自线下餐饮门店的酒水配送与桌面收纳场景，在排挡、精酿酒吧、户外露营餐吧这类场景里，服务人员单次需要转运多杯扎啤或者瓶装啤酒，普通托盘没有定位结构，行走过程中容器容易滑移倾洒，而这款托架通过阵列排布的定位孔，刚好能将标准口径的啤酒桶或者啤酒瓶嵌入固定，避免转运过程中的晃动倾洒问题。

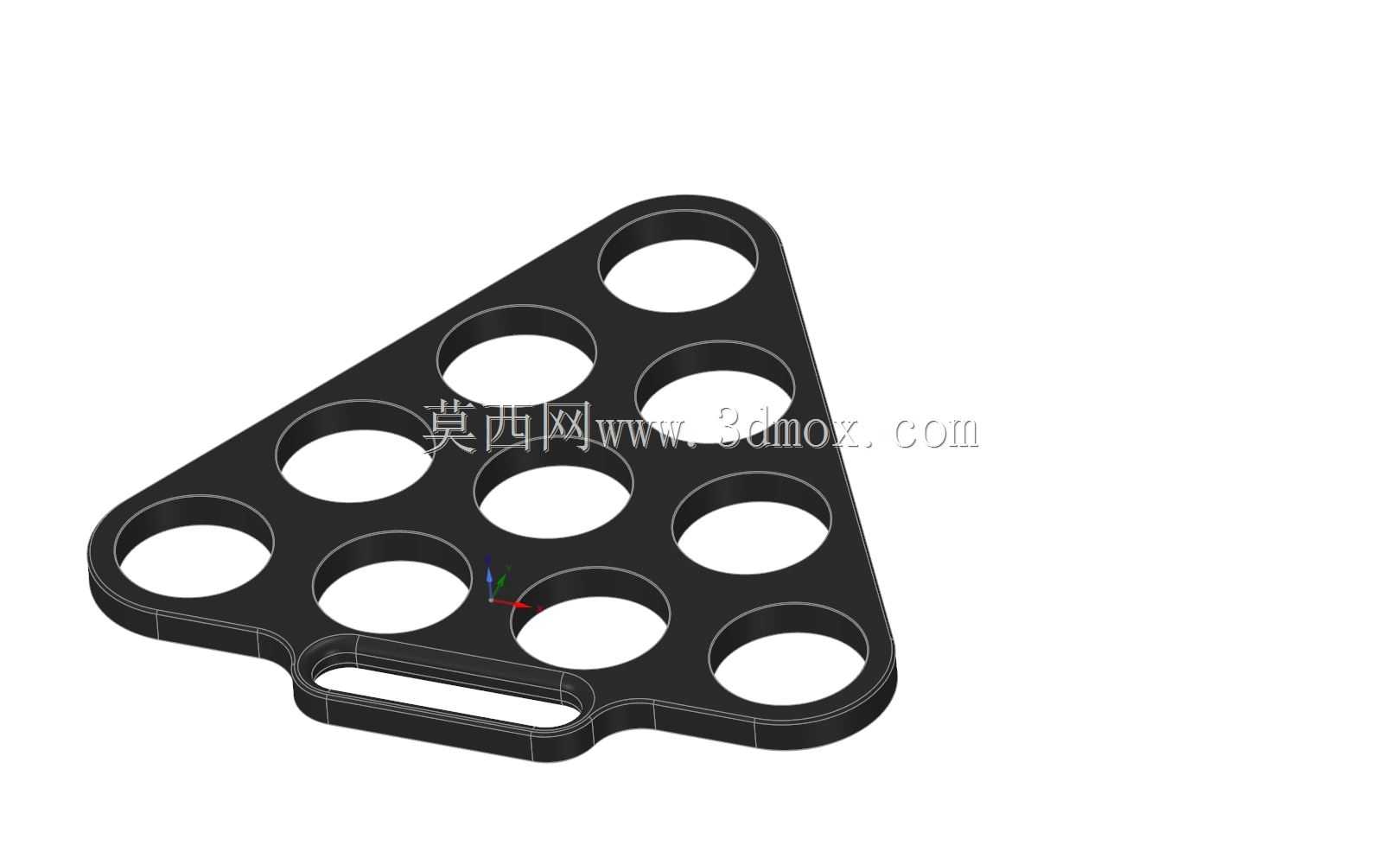

　　从结构设计逻辑来看，整体采用等边三角形的外轮廓，并非单纯的造型选择，三角形本身具备最优的结构稳定性，相比同面积的矩形托架，三角轮廓在手持移动时，三个方向的受力更均匀，不会因为单侧放置重物出现翘边侧翻的问题。孔位的排布经过反复调整，一共设置了十个圆形定位孔，按照三角轮廓的梯度逐排排布，每一个孔位的中心距都经过测算，刚好适配市面上主流的330ml瓶装啤酒、标准口径扎啤桶的外径，孔壁做了1.5mm的加厚翻边，既能够提升孔位的耐磨性能，也能在容器嵌入时起到导向作用，避免硬接触刮花容器外壁。

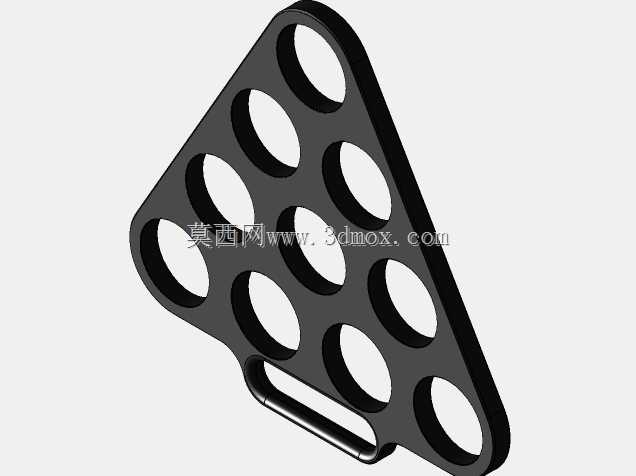

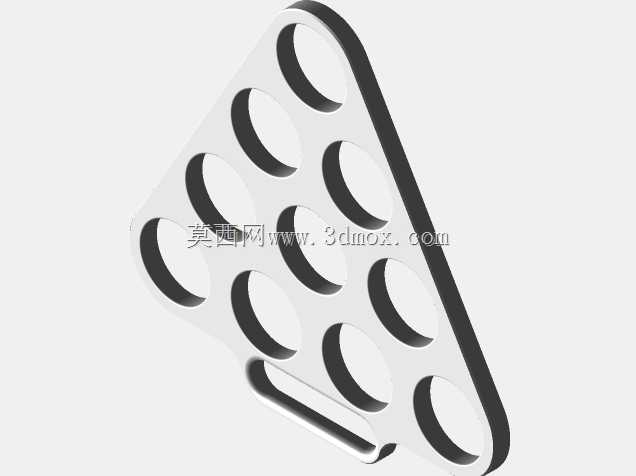

　　托架的手持部位设置在三角轮廓的底边位置，做了长圆形的镂空提手，提手的边缘做了全周R3的圆角过渡，长时间手持搬运也不会硌手，提手的镂空尺寸按照成年人手掌的握持宽度设计，佩戴一次性卫生手套操作时也能顺利穿入握持，不会出现卡手的问题。整体壁厚控制在3mm，采用一体注塑成型的工艺思路，没有额外的拼接结构，避免了拼接缝隙藏污纳垢的问题，日常清洁时可以直接冲水擦拭，符合餐饮场景的卫生要求。

　　从安装与使用边界来看，这款托架不需要额外的固定安装结构，属于可移动的置物载具，整体外轮廓的最大边长控制在320mm左右，放置在常规的餐桌、吧台上不会占用过多的桌面空间，堆叠存放时，上下托架的定位孔可以互相嵌入，堆叠高度达到10层也不会出现滑移垮塌的问题，适合后场储物时的收纳堆叠，减少仓储空间占用。孔位的内径设置为72mm，适配的容器外径范围在70-73mm之间，除了常规的啤酒容器，也可以用来放置同口径的饮料瓶、调料罐，拓展了使用场景。

　　在结构强度的设计考量上，三角托架的三个边角都做了R15的圆角过渡，避免尖锐边角磕碰伤人，同时也能减少注塑过程中的应力集中问题，降低长期使用后边角开裂的风险。托架的底面做了三条加强筋，沿着三角轮廓的三个边分布，加强筋的高度为2mm，既能够提升整体的抗弯折强度，在放置到光滑桌面时，加强筋也能起到防滑的作用，避免托架在玻璃、大理石光滑台面上出现滑移。整个模型的建模过程采用全参数化设计，所有孔位、圆角、壁厚参数都可以根据实际适配的容器尺寸快速调整，不需要重新绘制整体轮廓，对于不同品牌的啤酒容器定制需求，可以快速修改参数完成适配，大幅缩短改型设计的周期。

　　实际使用过程中，单托架满载十瓶啤酒的总重量约为12kg，提手位置的受力经过仿真校核，在15kg的静载荷下不会出现塑性变形，完全满足日常服务场景的搬运需求。相比传统的金属丝焊接酒架，这款一体注塑的托架重量更轻，整体重量不到200g，空架搬运时几乎没有负重感，同时塑料材质本身具备一定的弹性，轻微磕碰不会出现变形掉漆的问题，使用寿命更长。在户外露营的使用场景里，这款托架也可以用来放置乒乓球等球形物品，孔位的尺寸刚好可以卡住标准乒乓球，避免球形物品在户外桌面上滚动掉落，实现了一物多用的设计效果。
