3.5毫米双公头音频传输连接线结构设计

　　日常消费电子场景里，3.5mm规格的音频辅助线缆是跨设备音频信号传输最常见的互联部件，不管是便携MP3播放器接驳头戴式耳机、车载AUX接口对接手机音频输出，还是桌面有源音箱连接外置声卡，这类两端公头的直连线缆都承担着模拟音频信号无额外转换传输的作用，相比蓝牙无线传输，有线直连的方式不存在编码压缩带来的音质损失，也没有无线传输的延迟问题，在对音频同步、音质还原有要求的场景下始终是不可替代的互联选择。

　　从结构设计层面看，这款线缆的整体布局采用两端对称的3.5mm三段式TRS公头设计，接头部分的金属插针严格遵循通用3.5mm音频接口的尺寸规范，插针直径、分段长度、绝缘环位置都匹配通用接口的接触弹片位置，保证插入设备接口后，左声道、右声道、接地三个触点能够精准对位，避免出现接触不良、声道串扰的问题。接头尾部做了渐变式的应力释放结构，也就是日常使用中常见的网尾部分，这个结构的弧度和硬度经过匹配设计，能够在线缆被弯折、拉扯的时候分散接头根部的应力，避免线芯在反复弯折后出现断裂，延长线缆的实际使用寿命。

　　线身部分采用柔性外被设计，整体线径控制在合理范围，既保证内部线芯有足够的屏蔽层和绝缘层空间，又能让线缆保持合适的柔软度，日常收纳的时候可以随意弯曲盘绕，不会因为线身过硬导致收纳困难，也不会因为线身过软容易出现打结缠绕的问题。内部线芯采用多股绞合的铜质导体，每一组声道的线芯都有独立的绝缘层，外层包裹整体屏蔽层，减少外界电磁信号对音频传输的干扰，避免出现电流杂音、信号衰减的问题，保证音频信号传输的稳定性。

　　设计过程中首先要明确的是安装边界，两端的3.5mm公头插入对应设备接口时，接头的外露长度、尾部网尾的最大直径都要控制在合理范围，避免出现设备接口间距过窄时，相邻插头互相干涉无法同时插入的问题，比如部分轻薄笔记本的音频接口和USB接口间距较小，如果接头尾部直径过大，就会挡住相邻的接口，影响其他设备的使用，所以在建模阶段就需要对接头的整体外径做严格的尺寸校核，保证通用场景下的适配性。

　　从实际使用的功能特性来看，这款线缆不需要额外的驱动或者供电，属于无源互联部件，只要两端设备带有标准3.5mm音频接口就可以即插即用，适用的场景覆盖了个人消费电子的绝大多数音频互联需求，不管是便携设备的随身使用，还是家庭桌面设备的固定连接，都能稳定完成音频信号的传输。设计时参考了成熟商用音频线的结构逻辑，在接头的金属部分做了防锈镀层处理，减少多次插拔后的磨损和氧化，保证长期使用后的接触可靠性，避免因为触点氧化导致的信号断续、杂音问题。

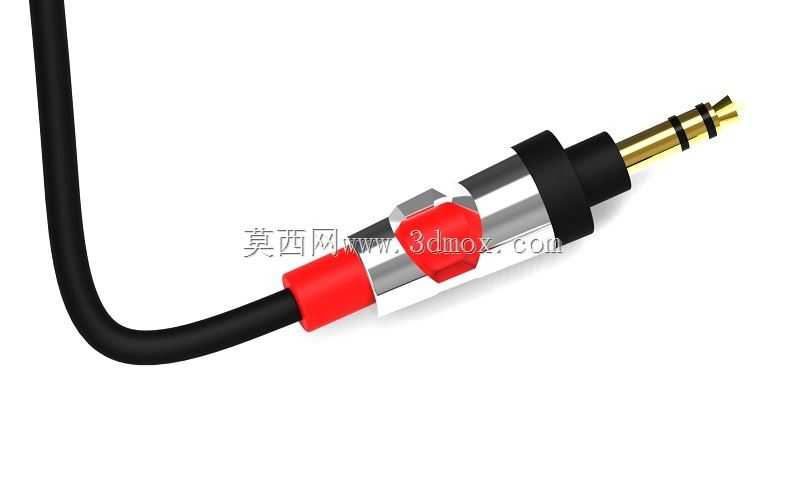

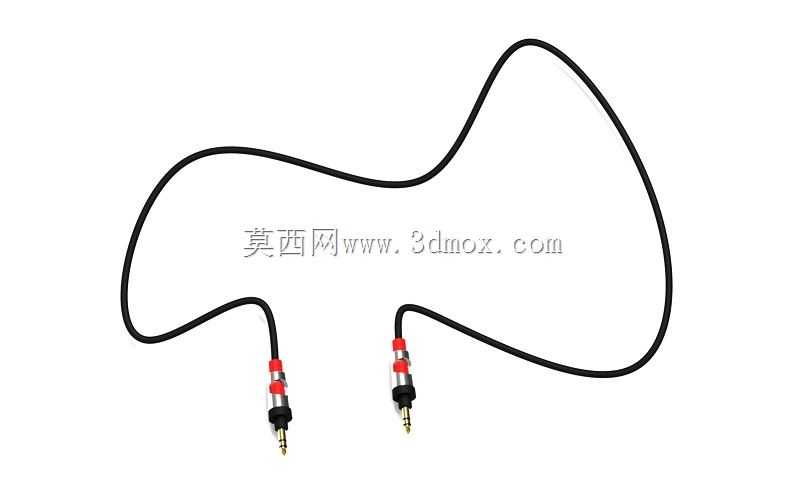

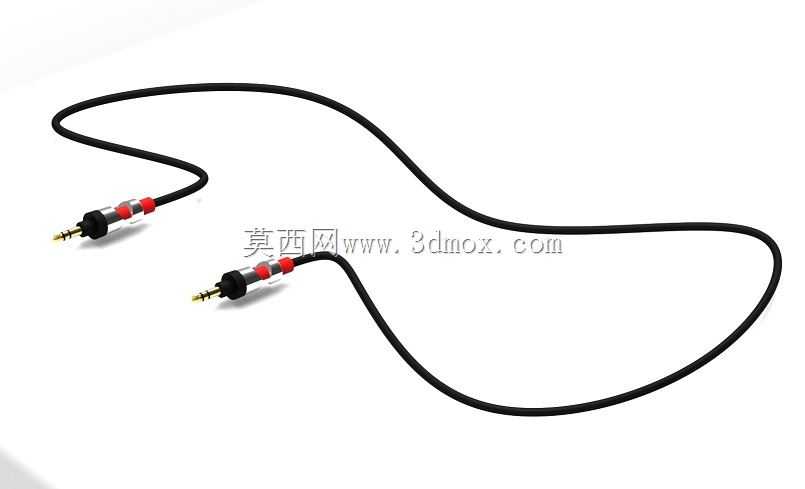

　　建模过程中对线身的弯曲形态做了写实还原，能够直观体现线缆的柔性特征，接头部分的分段结构、绝缘环的配色、金属插针的细节都做了等比例还原，能够直接用于产品展示、结构验证或者装配干涉检查，对于消费电子配件的结构设计人员来说，这类标准互联部件的三维模型可以直接调用到整机的装配场景中，验证设备接口周边的空间是否足够，线缆插拔的行程是否会和周边结构产生干涉，提前发现设计阶段的空间匹配问题，减少后续开模、试产阶段的修改成本。

　　在实际的设备选型中，这类音频线缆的长度可以根据使用场景做调整，短款的0.5米规格适合桌面设备之间的近距离连接，1-2米的规格适合车载、随身设备的连接使用，更长的规格可以满足设备间距离较远的传输需求，不管是哪种长度规格，核心的接头结构、线身屏蔽设计、应力释放结构都是一致的，只需要调整线身的长度参数就可以适配不同的使用场景。设计时没有加入多余的功能模块，保持了音频辅助线缆最核心的信号传输功能，结构简单可靠，故障率低，能够满足长期反复插拔、弯折的使用需求。
