Prusa斜角风机喷嘴冷却风道优化结构

　　在FDM熔融沉积成型3D打印的实际生产场景中，热端挤出部位的冷却气流分布直接决定了打印件的成型质量，尤其是打印悬垂结构、小角度斜面以及薄壁特征时，气流如果直吹喷嘴高温区域，会导致挤出的丝材在喷嘴处提前冷却固化，轻则造成挤出不畅、出料不均，重则引发堵头、断料，直接中断打印进程；而如果气流无法精准覆盖刚挤出的成型丝材层，又会出现层间粘结不足、丝材塌陷、边角翘曲的问题，很多原厂配套的风道结构在实际长期使用中，往往存在气流指向偏差的问题，尤其是Prusa系列机型的初代斜角风机风道，中间两个出风口的开口角度和尺寸设计偏向前方，气流有相当一部分直接扫过喷嘴尖端的高温区域，不仅浪费了风机的风压风量，还会干扰热端的温度稳定，打印PLA等需要快速冷却的耗材时，经常出现喷嘴处挂渣、挤出头堵塞的情况，严重影响连续打印的可靠性。

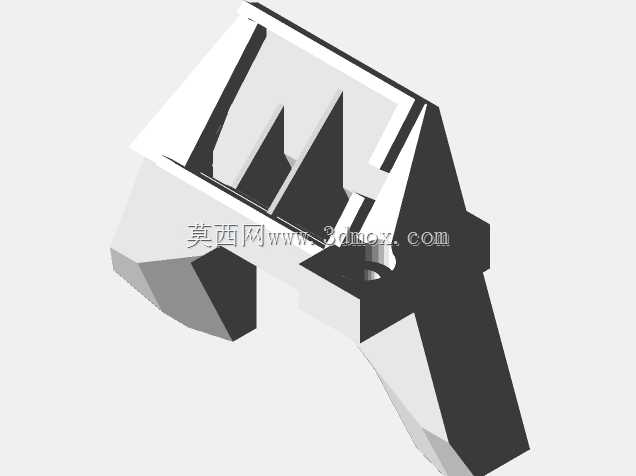

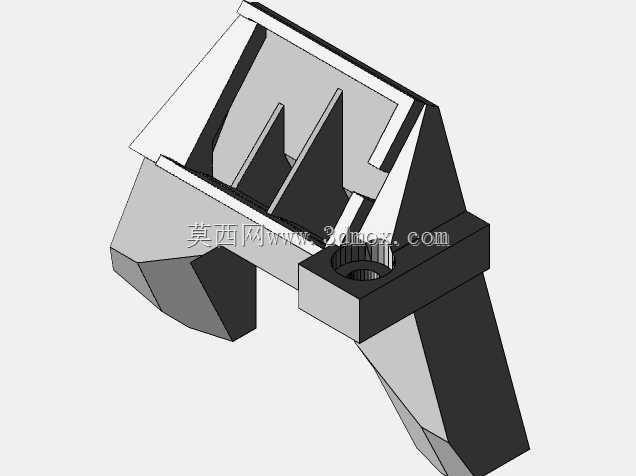

　　这次优化的风道结构，核心调整点就放在中间两个出风口的开口尺寸与出风角度上，将原本靠前的开口边缘做了收窄处理，同时调整了风道内部的导流面角度，让风机送出的冷却气流不再直接冲向喷嘴尖端，而是顺着风道的导向形成向下的定向气流，精准覆盖喷嘴下方刚挤出、沉积在打印平台上的丝材区域，让刚离开喷嘴的高温丝材能够在极短时间内冷却定型，同时完全避免气流干扰喷嘴本身的温度场，从根源上减少了冷风吹到喷嘴导致的丝材提前固化堵头问题。

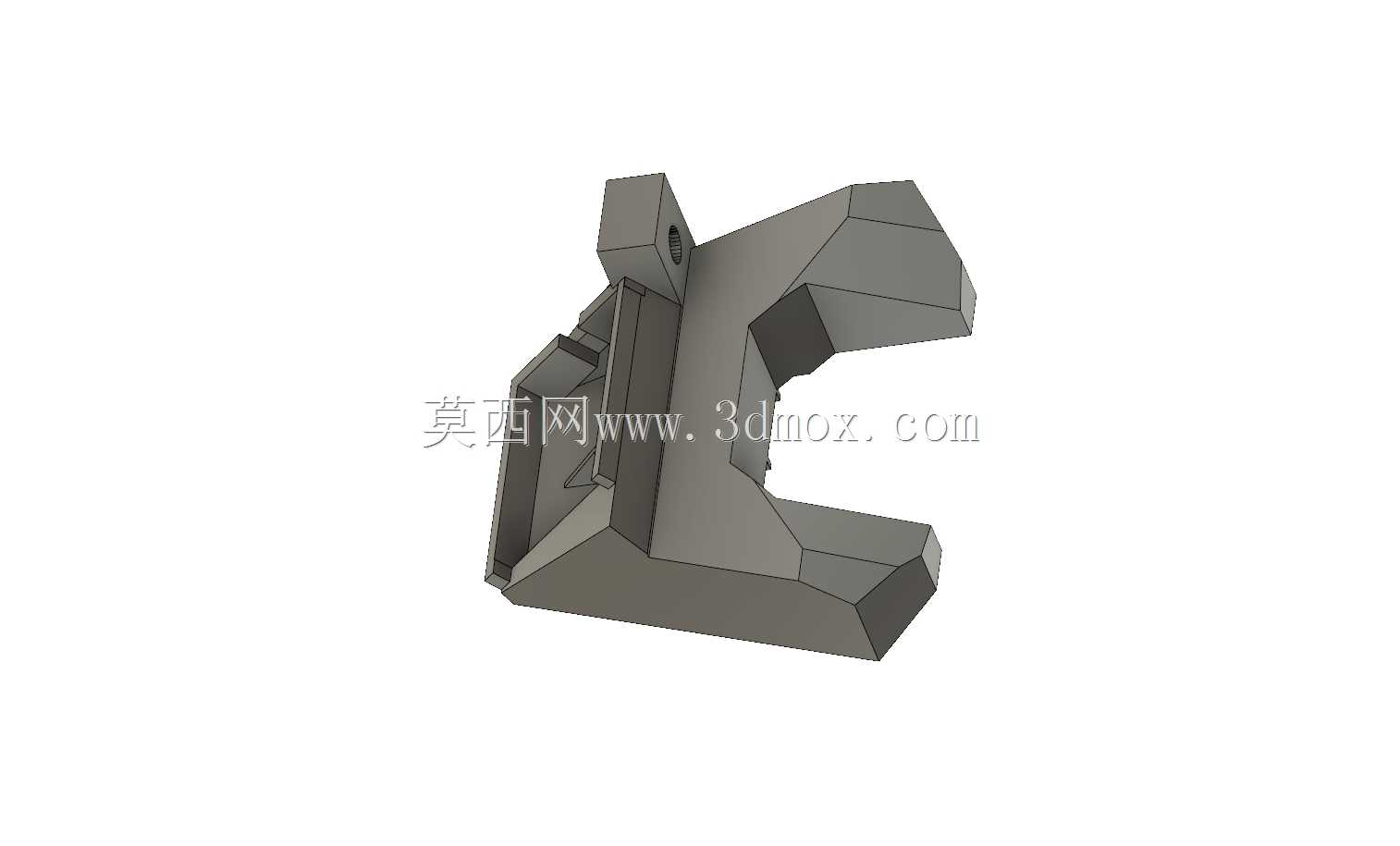

　　从安装适配性来看，整个风道的外形完全匹配Prusa机型斜角风机的安装位，预留的安装孔位与原厂风机的固定孔位置完全对齐，不需要对原有风机、热端支架做任何二次打孔或打磨修改，直接替换原有风道即可完成装配；风道的整体外轮廓做了斜角切边处理，完全避开了打印过程中热端的运动路径，无论是打印大尺寸满平台模型，还是做Z轴归位、自动调平的动作，风道都不会与打印平台、模型、调平探针发生干涉，安装后的整体外伸尺寸控制在原有风道的边界范围内，不会额外增加打印头的运动负载，也不会缩小设备的有效打印行程。

　　从结构功能细节来看，风道内部的流道做了平滑过渡处理，没有直角突变的结构，能够最大程度降低风阻，让斜角风机输出的风压能够完整传递到出风口位置，不会因为流道涡流造成风量损失；风道两侧的定位卡扣与热端散热块的卡槽完全匹配，装配后不会因为打印头的高速往复运动出现松动、移位的情况，长期使用也不会出现风道偏移导致的气流指向偏差。在实际打印测试中，更换该优化风道后，打印小角度悬垂面时不需要额外添加支撑也能获得光滑的表面质量，连续打印200小时以上没有出现喷嘴处丝材冷却堵塞的问题，热端的温度波动幅度相比使用原厂风道时降低了近40%，打印薄壁结构时的层间粘结强度也有明显提升，不会出现因为冷却不足导致的层间剥离问题。

　　针对日常维护的需求，风道的外壁做了光滑的平面设计，没有多余的凹槽和死角，打印过程中产生的少量飘丝、废屑很容易清理，不需要拆卸风道就能完成日常的清洁维护；风道的壁厚设计兼顾了结构强度与轻量化要求，使用常规PLA、PETG耗材打印就能满足使用强度需求，不会因为长期受风机振动出现开裂、断裂的问题，同时整体重量控制得很低，不会增加打印头的运动惯量，不会影响打印头高速运动时的定位精度。
