3D打印机Z轴位置刻度指示装置

　　在桌面级FDM3D打印机的日常调试与运维场景中，Z轴的位置判断一直是影响操作效率的细节痛点——多数入门级设备仅靠屏幕数值反馈轴位置，手动调平、Z轴零点校准、层厚偏移微调时，操作人员很难直观判断丝杆的实际进给位移，尤其是断电重启后屏幕数值丢失的情况下，手动转动Z轴丝杆时很容易因为位移判断失误导致喷嘴撞坏热床或者刮伤打印平台。这套安装在Z轴步进电机与传动丝杆衔接位置的刻度指示结构，正是针对这类实际操作痛点设计的辅助观测组件。

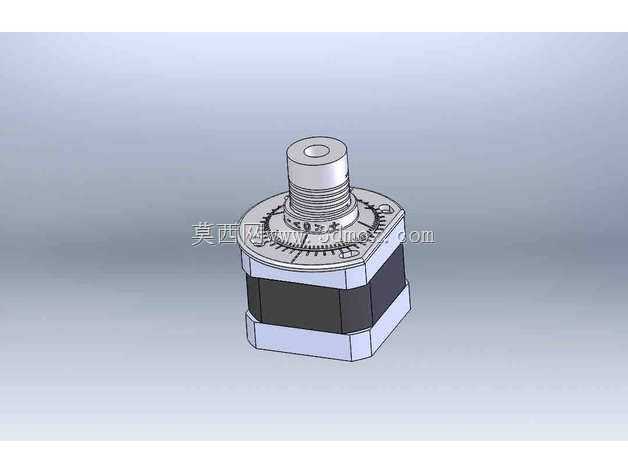

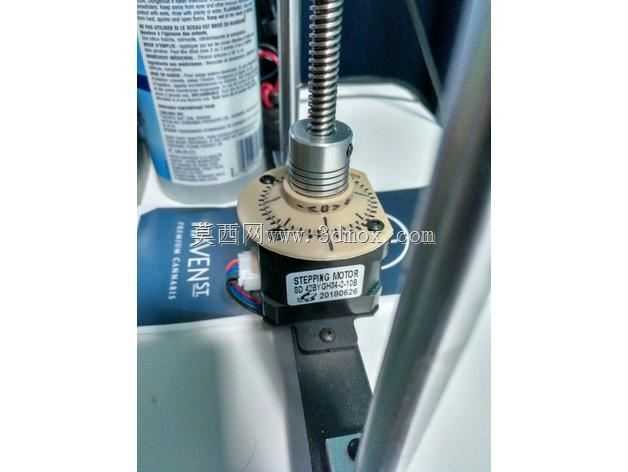

　　从结构安装逻辑来看，该装置直接嵌套在Z轴步进电机的输出端与丝杆联轴器的下方位置，不需要改动原有设备的传动结构，也不需要额外增加固定支架，依托步进电机本身的上端盖端面作为安装基准，刻度盘的内孔与步进电机输出轴的轴径做间隙配合，装配时将刻度盘的固定端与步进电机的静止端盖做周向限位，随电机输出轴同步转动的指针部分则与联轴器的下端面贴合固定，整套结构的轴向总厚度控制在12mm以内，径向最大尺寸不超过42mm，不会和周边的型材框架、同步带走线、限位开关触发结构产生运动干涉，适配市面上绝大多数采用42型步进电机作为Z轴驱动、T8丝杆传动的桌面级3D打印机安装，不需要对原有设备做打孔、切削等二次改造。

　　功能设计上，该指示装置的刻度盘采用圆周等分刻度布局，配合步进电机的步距角与丝杆导程做对应标定——以常用的T8丝杆导程8mm、42步进电机整步距角1.8度计算，电机每转动一圈对应Z轴进给8mm，刻度盘将整圈等分为40个大刻度格，每个大格再细分2个小刻度，每一小格对应的Z轴实际位移就是0.1mm，刚好匹配3D打印常规0.1-0.3mm层厚的调试精度需求。操作人员手动转动Z轴丝杆或者观察设备自动运行时，不需要紧盯屏幕数值，直接看刻度盘上指针转过的格数，就能直观判断Z轴的实际升降距离，尤其是在手动调平按压喷嘴判断间隙、断电后手动抬升Z轴更换耗材、微调Z轴零点偏移量的场景下，这种直观的机械刻度反馈比屏幕数值更可靠，也能避免电子系统丢步导致的数值与实际位置不匹配的判断误差。

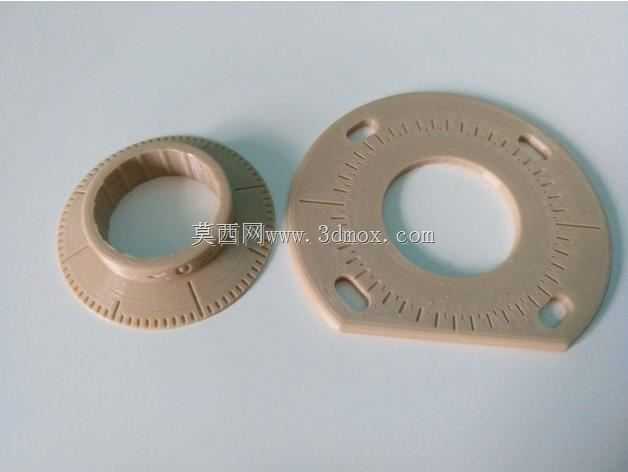

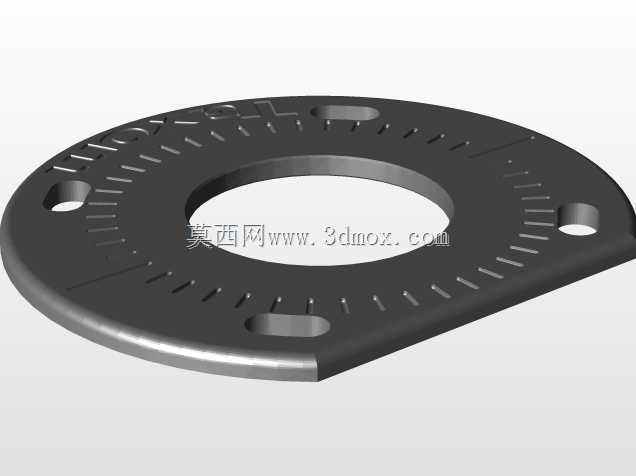

　　设计思路上，这套结构完全采用3D打印工艺制作，不需要额外采购金属加工件，刻度盘与指针的壁厚均设置为2mm，既保证装配后的结构刚性，不会因为电机转动产生的震动导致刻度盘移位或者指针晃动，也尽可能控制打印耗材的用量，整套结构打印完成后的总重量不到10g，不会给Z轴步进电机增加额外的负载。刻度盘的表面预留了手写标记的平面区域，打印完成后用户可以根据自己设备的实际丝杆导程，用永久性记号笔自行标注对应刻度，不需要在建模阶段就固定刻度数值，能够适配不同导程的Z轴丝杆使用，通用性更强。指针部分采用延伸式窄边设计，尖端刚好对齐刻度盘的最外圈刻度线，观测时不会因为视角偏差产生读数误差，指针与联轴器的贴合面做了防滑纹理处理，依靠联轴器锁紧时的端面摩擦力就能带动指针同步转动，不需要额外涂胶或者螺丝固定，拆装维护都很方便。

　　从实际使用的场景延伸来看，这套指示装置除了辅助日常调试之外，还能帮助操作人员快速判断Z轴是否存在丢步问题：设备执行固定距离的Z轴移动指令后，对比屏幕显示的位移数值与刻度盘转过的实际位移量，就能快速排查步进电机驱动力不足、丝杆阻力过大、电流设置不当导致的丢步故障，比单纯靠打印件的层纹判断故障更直接，也能在故障排查时减少反复测试打印的耗材浪费。结构的安装边界也做了充分的兼容性考虑，刻度盘的下端面与步进电机上端盖之间预留了1mm的间隙，避免转动时产生摩擦阻力，指针的上端面与联轴器下端面完全贴合，不会和丝杆上的锁紧螺母产生运动干涉，哪怕是Z轴运动到最低限位位置，整套指示结构也不会触碰热床支架或者型材底座，不需要调整原有设备的限位开关触发位置。
