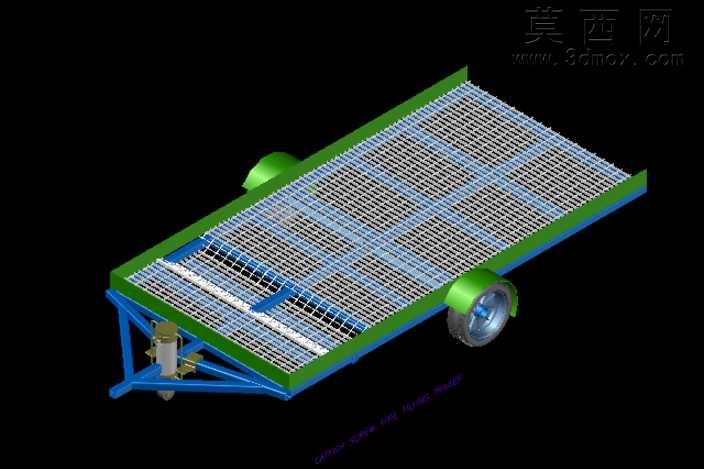

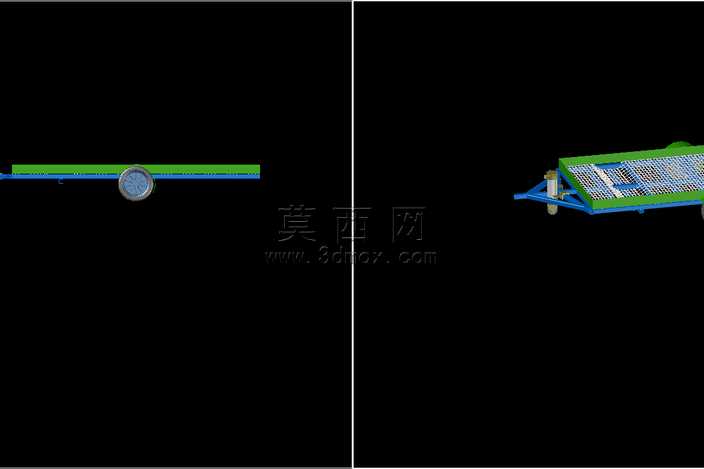

网面拖挂式平板运输拖车三维设计

本作品为网面结构拖挂式平板运输拖车的三维建模成果，建模过程中严格遵循机械载具的设计逻辑，先完成整体框架的基准定位，以牵引连接端为坐标原点，依次搭建底部承重桁架、货台边框、行走轮组、牵引连接机构的基础骨架，确保各部件的装配基准完全对齐，避免后续装配出现干涉问题。建模阶段对不同功能部件做了区分处理：底部承重桁架采用型材拼接的结构逻辑，还原了斜向支撑梁与主纵梁的连接节点，准确呈现牵引架处的连接支座、支撑千斤顶的安装位结构，保证承重结构的力学传递路径清晰可查；货台部分采用网格镂空设计，建模时先绘制单格网格的截面轮廓，通过阵列命令完成整面网格的排布，再与绿色边框做布尔合并，既还原了网面货台轻量化、透水透气的实用特性，也保证了网格单元尺寸均匀、边框包边完整贴合；行走轮组部分单独建模了轮毂、轮胎、轮轴安装座，准确呈现轮组与货台底部的连接位置，还原了轮组外侧的绿色防护挡泥结构；牵引端的连接部件、制动相关组件也做了精细化建模，各部件的装配间隙、连接孔位都按照实际机械装配要求预留，保证模型可直接用于后续的结构校验、工程图导出。材质与渲染阶段，针对不同部件的实际应用材质做了区分赋予：底部桁架结构赋予蓝色金属漆材质，模拟钢制型材喷涂防锈漆的真实质感，调整金属度与粗糙度参数还原漆面的哑光金属效果；货台边框与轮组防护结构赋予亮绿色漆面材质，与底部蓝色框架形成清晰的视觉区分；网面货台赋予银灰色金属网材质，添加细微的凹凸纹理模拟金属丝网的编织质感，调整透明度参数还原网格的镂空透视效果；轮胎赋予黑色橡胶材质，添加细微的胎面纹理与橡胶哑光质感，轮毂赋予亮面金属材质模拟钢制轮毂的抛光效果；牵引端的金属部件根据功能分别赋予镀锌金属、深色金属材质，还原不同零部件的表面处理差异。渲染时采用黑色纯色背景突出模型主体，调整三点布光方案，主光源从斜上方照射打出结构阴影，辅助光源补光消除暗部死黑，轮廓光勾勒模型边缘轮廓，清晰呈现网面的镂空层次、框架的结构线条与轮组的立体形态，让整个拖车的结构细节一目了然。设计思路上，该拖车定位为轻型短途运输载具，采用网面货台设计既可以降低整备重量，也适合运输散状、需要沥水的物料，拖挂式结构可以适配多种牵引设备，前端的支撑千斤顶可以在脱离牵引时保持货台水平，双轮组的配置保证了运输过程中的行驶稳定性，整体结构简洁实用，建模过程中在保证外观还原度的同时，也兼顾了结构的合理性，所有连接部位、承重部位的设计都符合轻型拖车的设计规范，没有出现结构逻辑矛盾的问题。
