Tr32x6梯形副螺丝与配套螺母结构设计

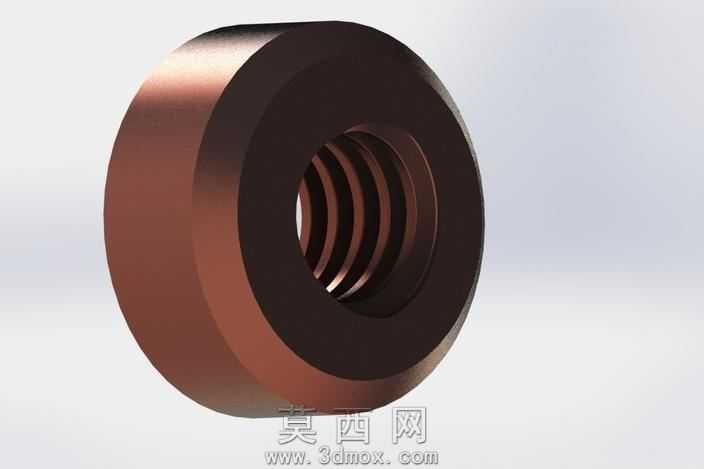

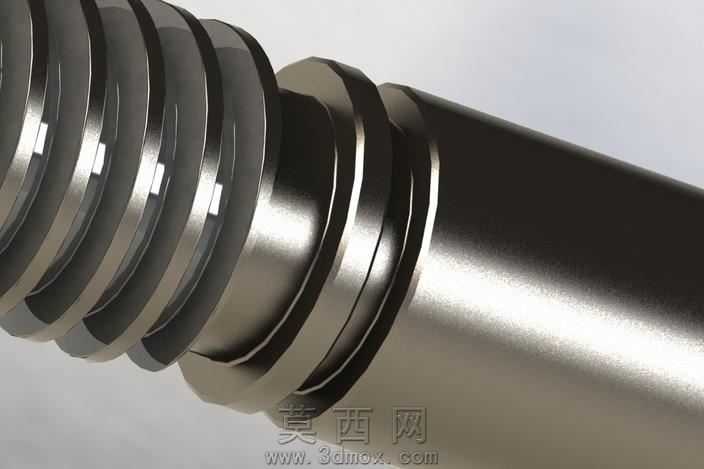

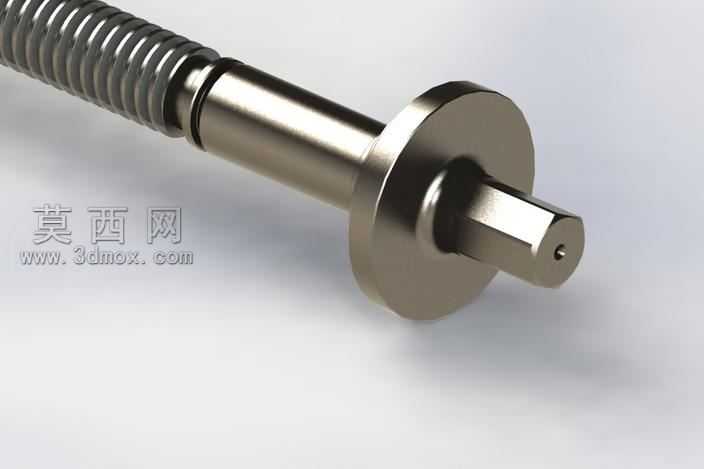

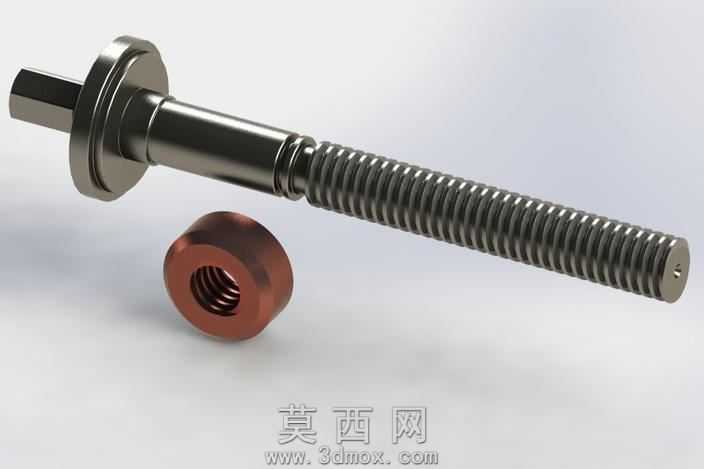

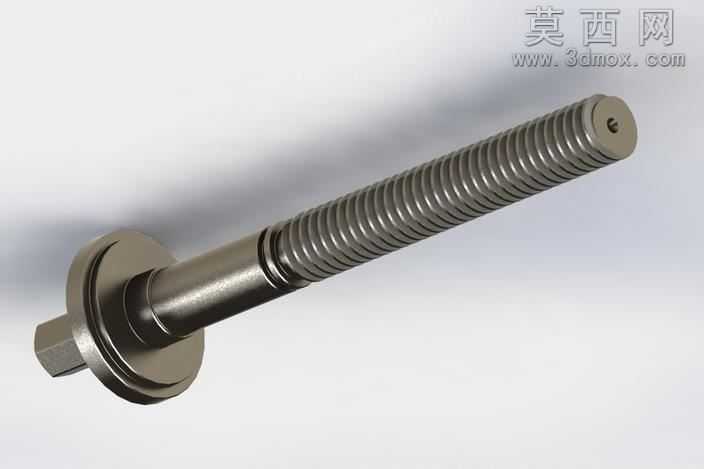

本作品为Tr32x6规格梯形螺纹副螺丝与配套螺母的三维建模设计，建模过程严格遵循梯形螺纹的参数规范，公称直径32mm、螺距6mm的参数设定完全匹配传动螺纹的行业应用标准。建模阶段首先通过草图绘制螺丝的整体轮廓，依次完成端部方头结构、限位法兰盘、光杆过渡段、梯形螺纹段的轮廓绘制，其中端部方头采用标准对边尺寸设计，适配常用扳手的夹持需求，限位法兰盘的厚度与外径经过参数校核，可满足轴向限位的安装要求，光杆过渡段做了圆角过渡处理，避免应力集中问题。螺纹段建模采用螺旋线扫描切除的方式，精准还原梯形螺纹30°牙型角的截面特征，牙顶与牙底的间隙参数符合传动螺纹的配合公差要求，保证螺纹传动的顺畅性与承载能力。配套螺母采用整体式铜质结构设计，建模时先绘制六角外形轮廓，再通过螺旋线扫描切除生成内梯形螺纹，内螺纹的参数与外螺丝完全匹配，螺母的厚度经过受力计算，可满足常规传动场景下的载荷承受需求。材质与渲染阶段，螺丝部分赋予合金钢金属材质，添加了表面发黑处理的质感效果，通过调整金属粗糙度、反射率参数还原金属零件的真实质感，法兰盘与光杆部分做了细微的表面纹理处理，模拟机械加工后的表面痕迹；螺母部分赋予锡青铜材质，调整材质的铜色金属光泽与轻微氧化质感，区分与螺丝的材质差异，渲染时采用柔和的工业产品打光方式，通过主光源、补光与环境光的搭配，清晰展现螺纹的牙型细节、零件的棱角特征与金属材质的反光效果，同时添加了柔和的地面阴影，提升模型的真实感与立体感。结构设计上充分考虑梯形螺纹副的传动特性，螺丝端部的中心孔做了简化建模，适配安装时的顶尖定位需求，螺纹段末端做了倒角处理，方便与螺母的旋合导入，螺母的端面做了倒角处理，避免安装时的锐边划伤，整体模型的所有配合面均做了公差适配的结构预留，可直接用于装配验证、工程图导出与传动结构的设计参考，能够帮助设计人员直观理解梯形螺纹副的配合关系与结构特征，也可用于机械教学中的螺纹传动结构演示。
