PIK-20D滑翔飞行器结构三维建模

　　在轻型航空运动装备的结构设计领域，滑翔机的气动布局与结构强度匹配一直是三维建模工作的核心难点，PIK-20D作为经典的单座滑翔机型，其建模过程需要兼顾气动效率、结构减重与实际飞行工况的多重约束。从实际应用场景来看，这类滑翔机主要服务于航空运动赛事、滑翔飞行训练以及低空航空体验场景，无动力滑翔的特性要求整机在设计阶段必须将升阻比参数做到最优，同时还要满足不同气象条件下的结构载荷要求，比如上升气流中的紊流载荷、着陆阶段的冲击载荷，都需要在三维建模阶段通过结构分区设计来实现承载与减重的平衡。

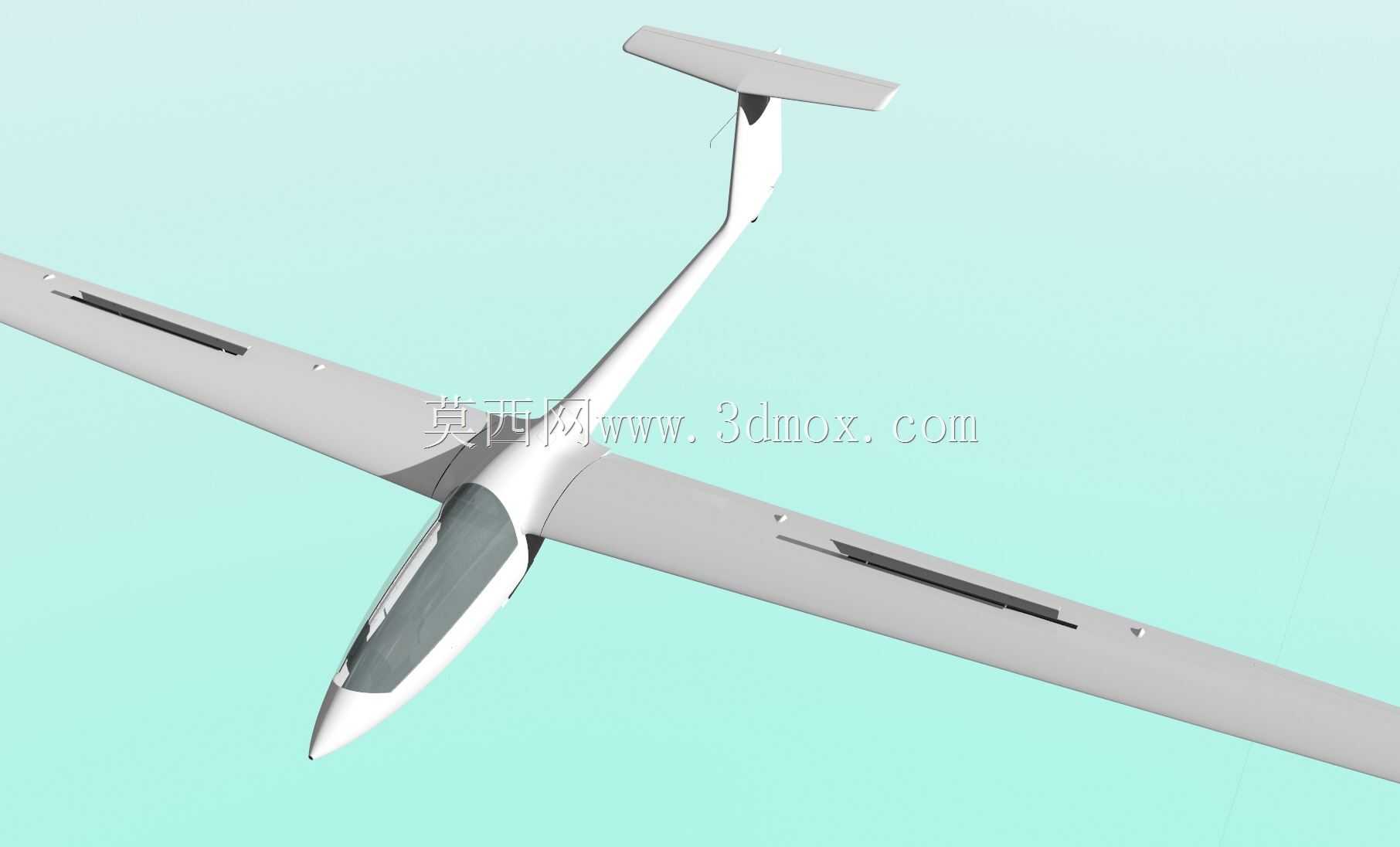

　　从功能特性来看，该机型采用上单翼T型尾翼布局，这种布局能够最大程度降低机身与尾翼之间的气动干扰，机翼采用大展弦比设计，翼型选用低阻层流翼型，能够在低速滑翔状态下维持较高的升阻比，相比早期的滑翔机型，该机型的机头做了修型优化，尖锐的机头构型能够大幅降低飞行过程中的压差阻力，水平稳定器向前调整的位置，能够让整机的气动焦点与重心匹配更合理，提升滑翔过程中的纵向稳定性，减少飞行员的操纵负荷。建模过程中需要重点关注机翼与机身的连接结构，这部分是整机载荷传递的核心区域，机翼的翼梁需要贯穿机身中段，通过加强框与机身主体结构连接，既要保证连接强度，又要尽可能减少连接区域的结构重量，避免整机重心过度偏移。

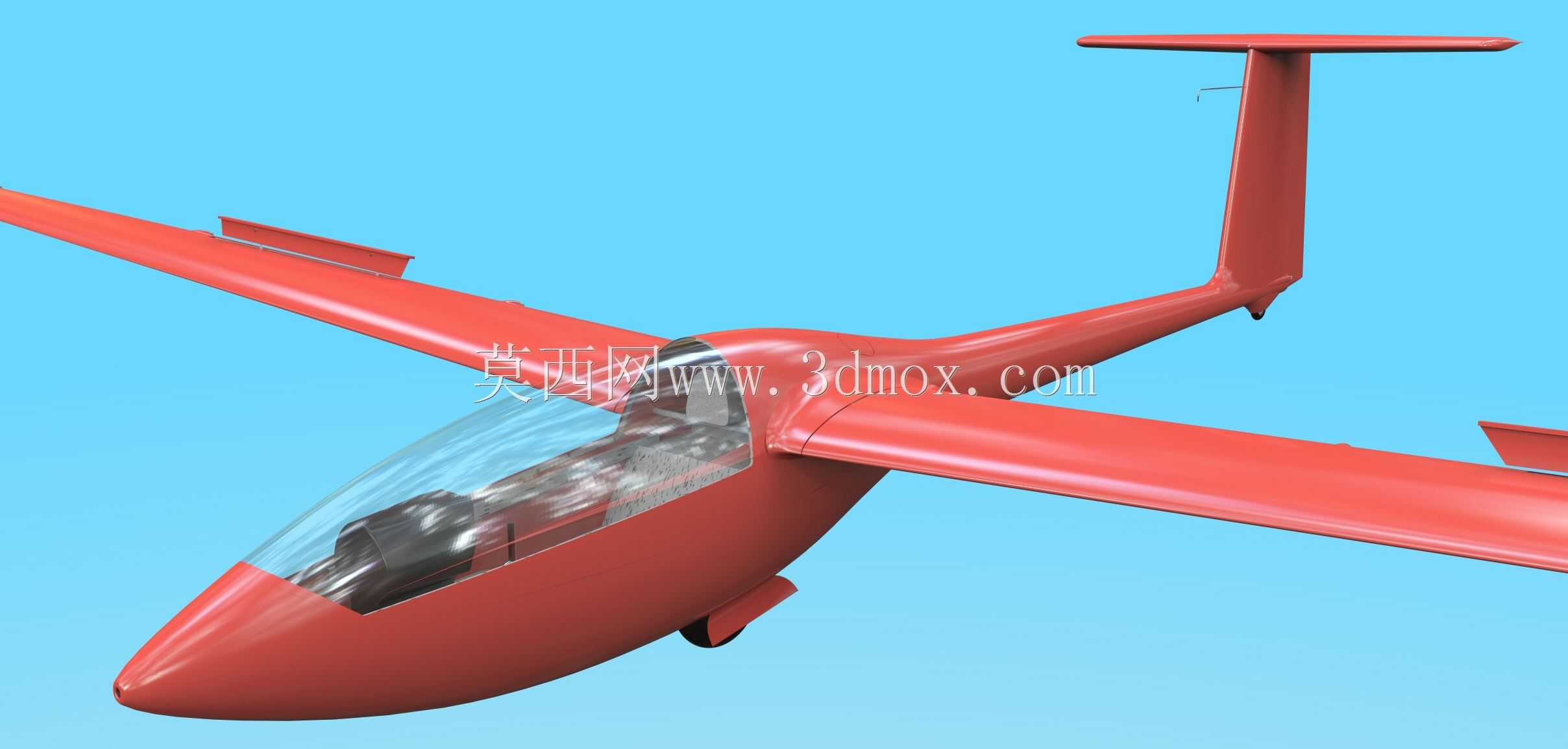

　　在设计思路层面，该机型的建模遵循航空结构设计的等强度原则，不同区域的结构件厚度根据实际承载大小做差异化设计，比如机翼前缘区域需要承受飞行过程中的气流冲击与可能的鸟撞载荷，结构厚度相对更大，机翼后缘主要承担舵面操纵的载荷传递，采用薄壁加筋结构即可满足强度要求。座舱区域采用整体式透明座舱盖，建模时需要兼顾飞行员的视野范围与座舱盖的结构强度，座舱盖的曲面弧度需要经过气动优化，避免在舱盖区域产生气流分离，影响整机的气动效率，同时座舱内部的操纵机构、座椅安装位都需要预留足够的安装边界，确保实际装配过程中不会出现结构干涉。

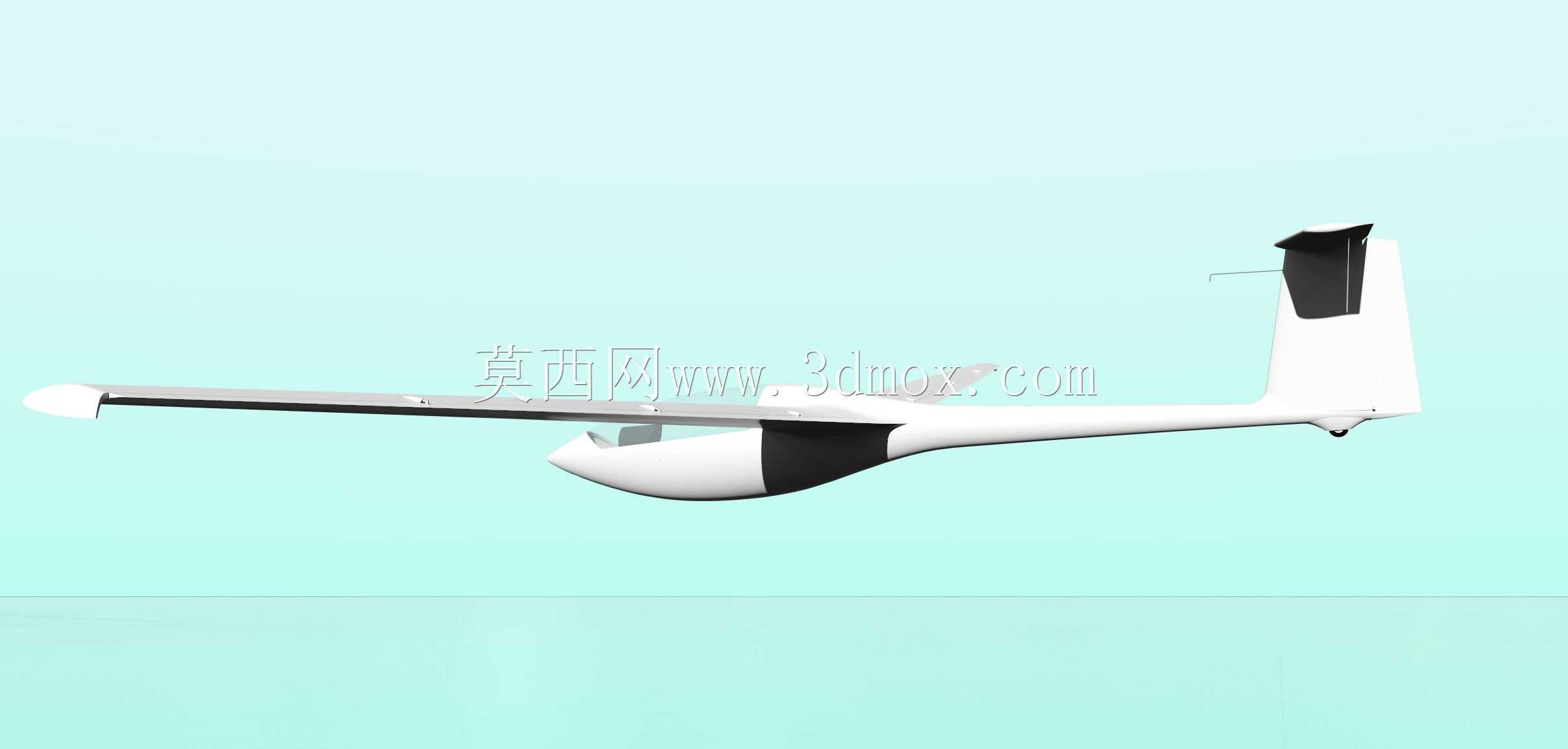

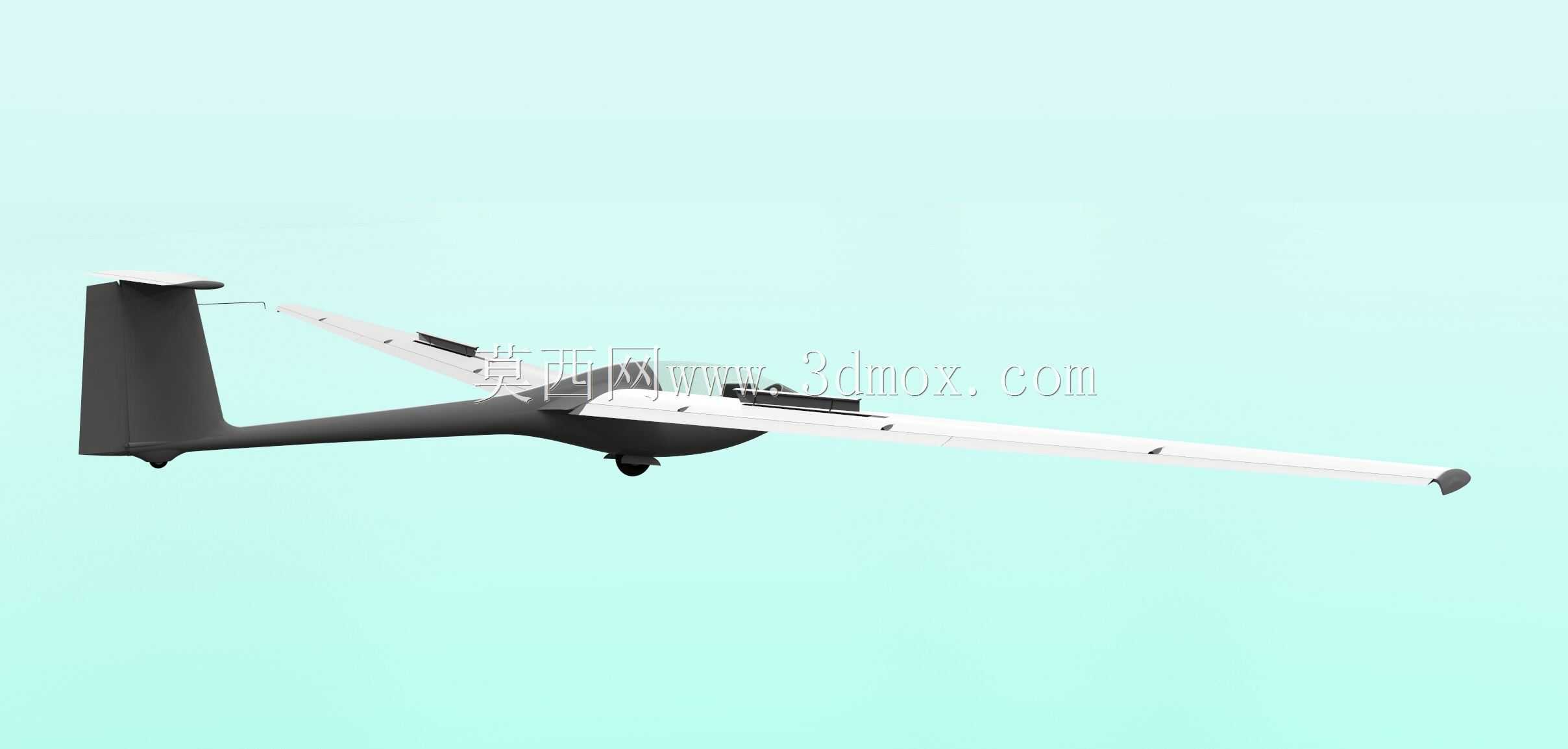

　　从外形尺寸与安装边界来看，该机型的机身长度、翼展尺寸都需要符合轻型滑翔机的适航规范，机翼的安装角、上反角都有严格的参数要求，建模时需要精准控制这些角度参数，否则会直接影响整机的飞行性能。尾翼部分的垂直安定面与水平安定面的相对位置，需要避开机翼下洗气流的主要影响区域，T型尾翼的布局虽然能够降低气动干扰，但也对垂尾的结构强度提出了更高要求，水平尾翼的载荷需要通过垂尾传递到机身主体，因此垂尾的翼梁与机身的连接结构需要做加强处理。起落架采用单轮主起落架加尾橇的布局，这种布局能够最大限度降低起落架带来的气动阻力，建模时需要考虑着陆冲击下的起落架行程，预留足够的缓冲空间，同时起落架舱的整流结构需要与机身曲面顺滑过渡，避免产生额外的寄生阻力。

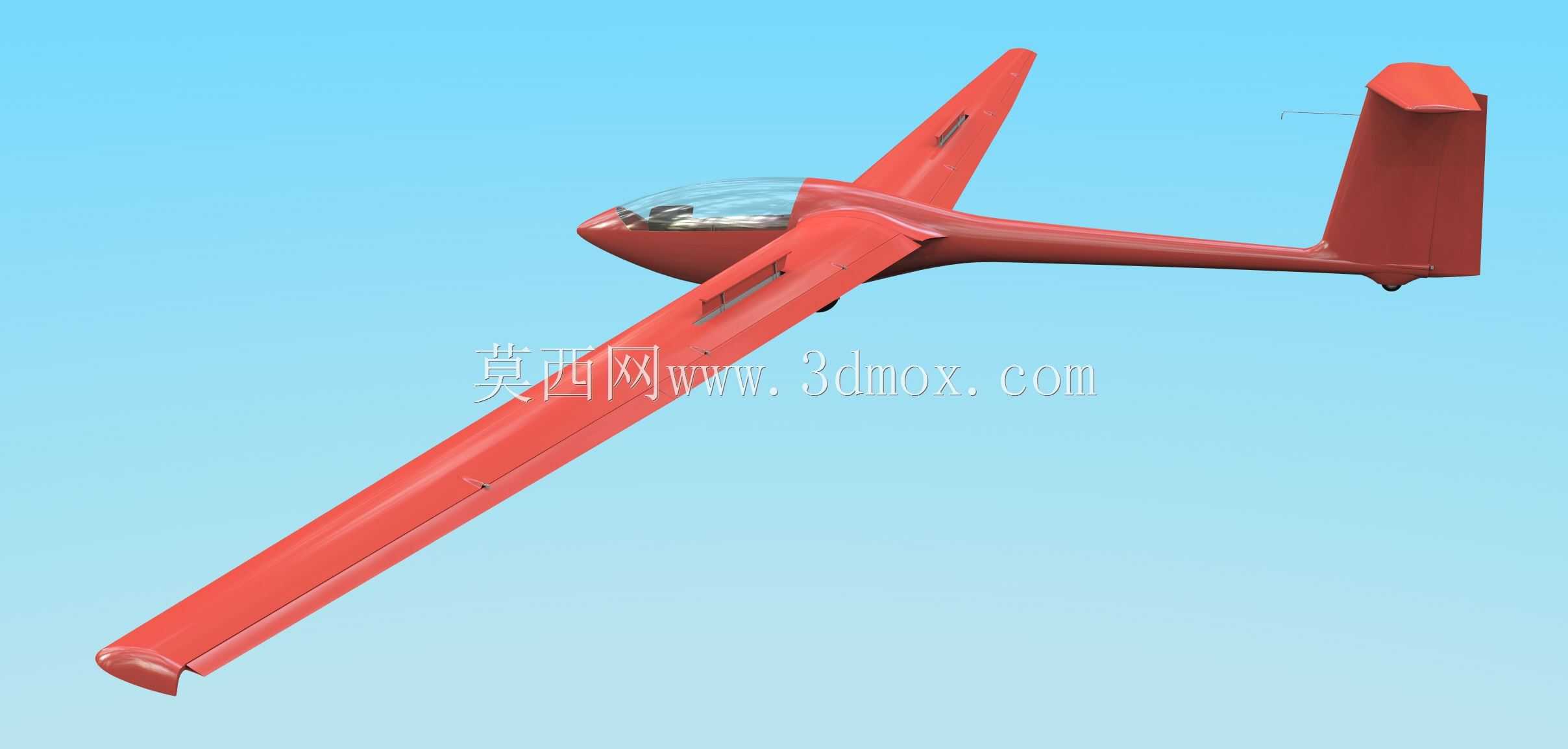

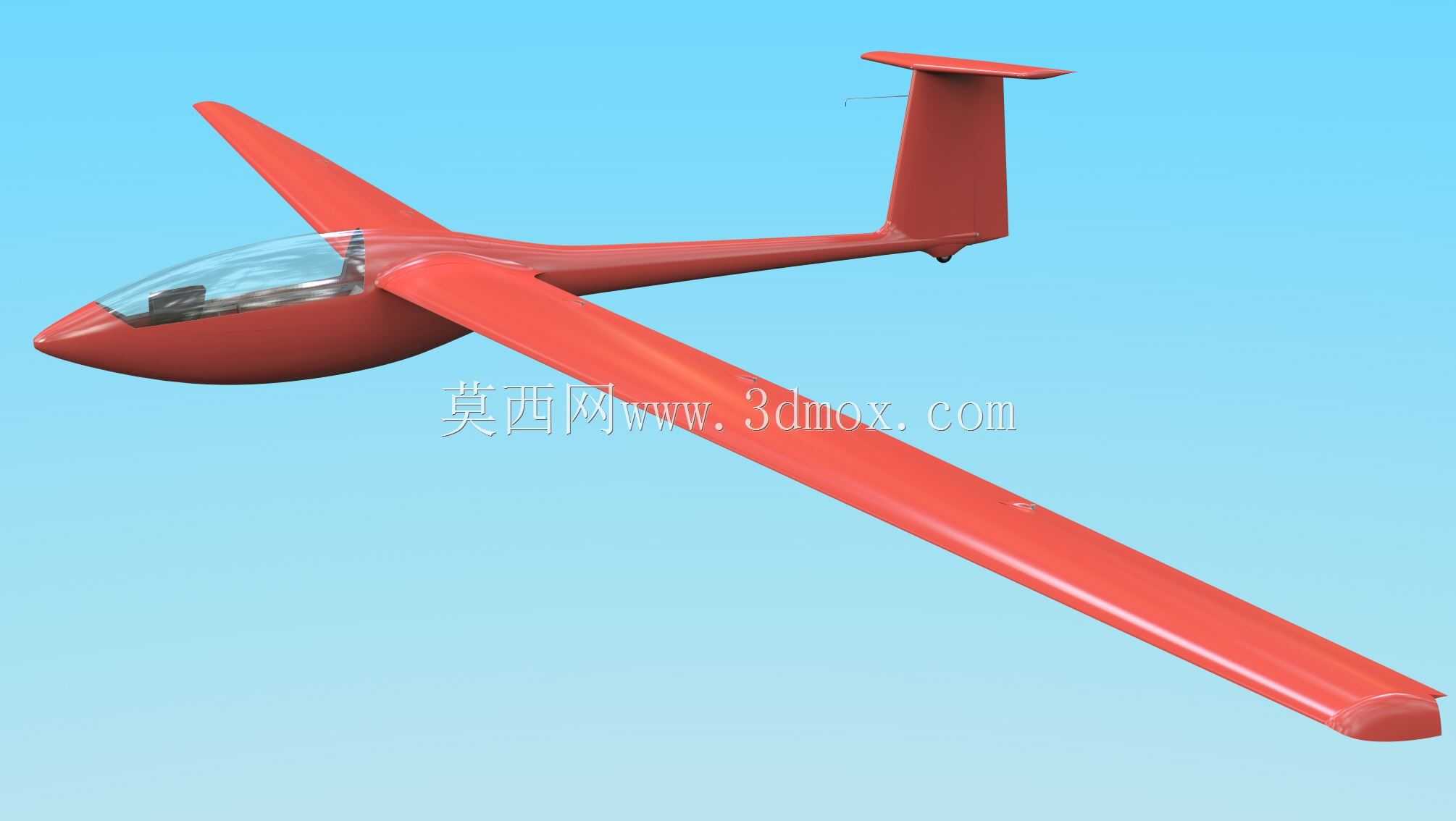

　　在细节结构处理上，机翼上的襟翼、副翼操纵面的缝隙需要做精准控制，缝隙过大会导致气流泄漏降低操纵效率，缝隙过小则会在操纵过程中出现结构干涉，操纵面的铰链结构需要隐藏在机翼结构内部，通过整流罩覆盖，减少外露结构带来的阻力。机身表面的检修口盖、通风口等附属结构，都需要做与机身曲面共形的设计，避免在机身表面出现突兀的凸起，破坏整机的气动连续性。不同批次的该型机型存在外观配色的差异，但核心结构参数保持一致，建模过程中可以通过参数化设计的方式，快速调整不同版本的外观细节，同时保证核心结构的通用性，方便后续的结构仿真与改型设计工作。对于从事航空结构建模的从业者来说，这类经典滑翔机的建模练习，能够帮助理解气动布局与结构设计的匹配逻辑，掌握轻型飞行器的载荷传递路径设计方法，为后续的同类型装备建模积累实操经验。
