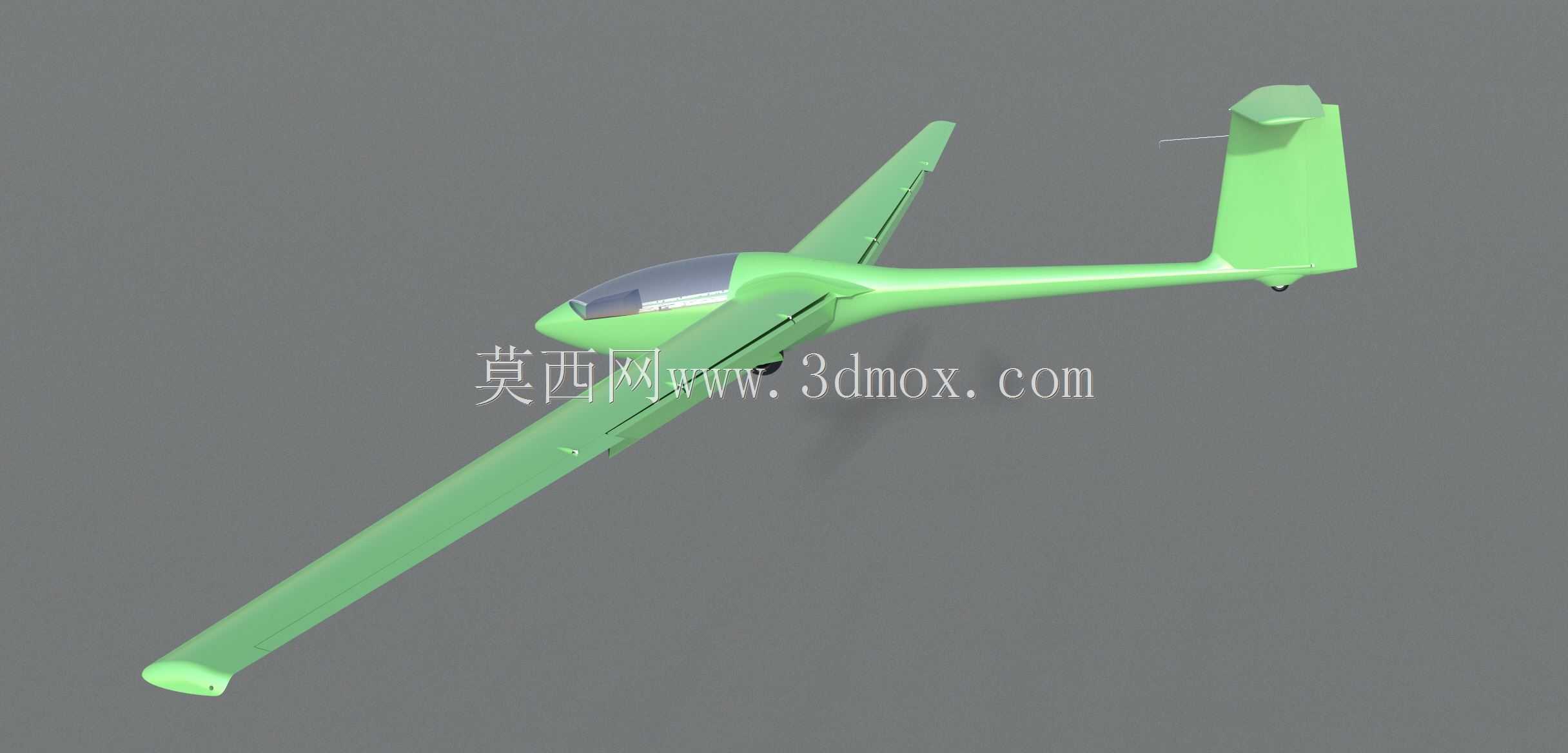

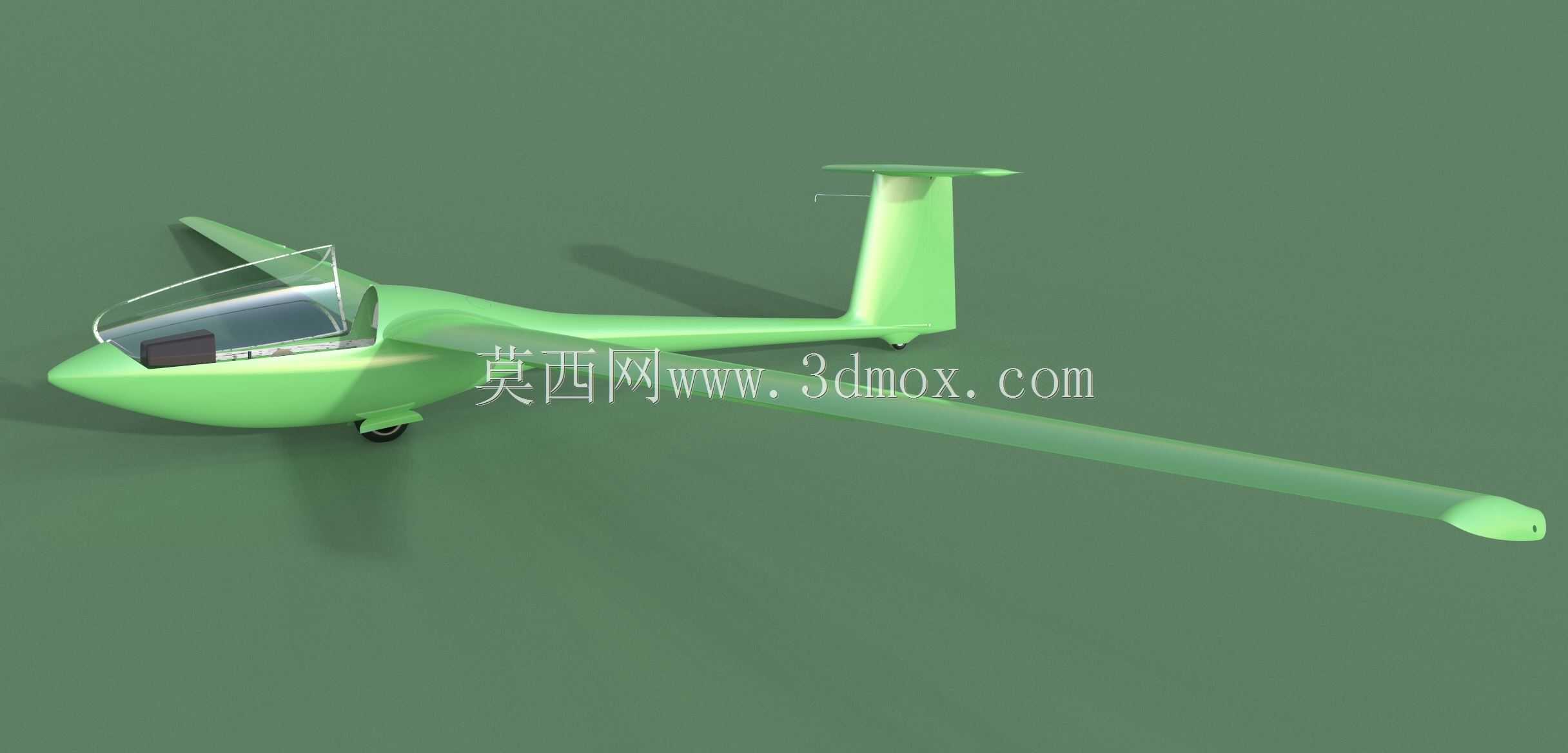

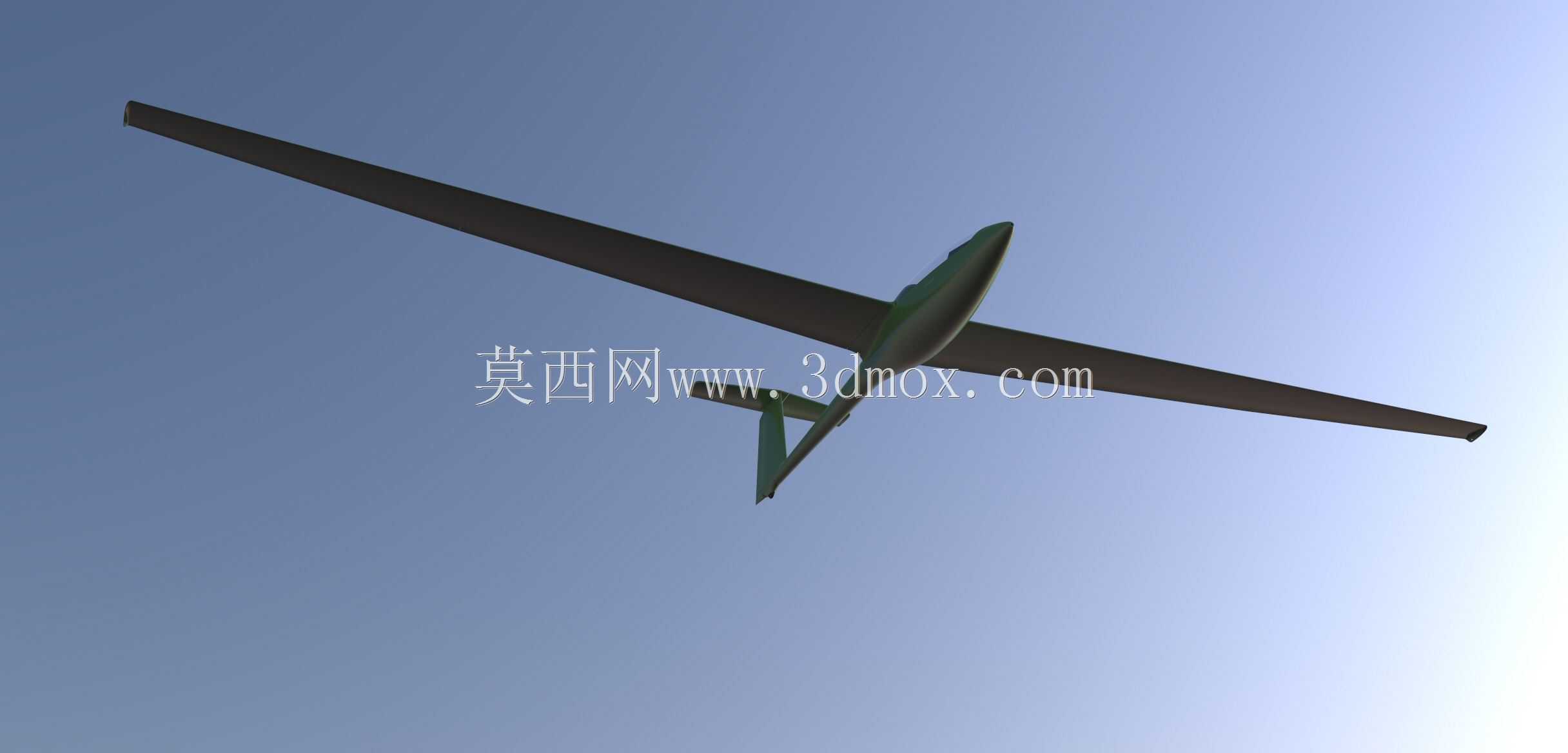

Pik-20B滑翔机精细三维结构设计

这款滑翔机的三维结构设计，核心围绕无动力滑翔飞行的气动效率需求展开，整体采用上单翼常规布局，长展弦比机翼是设计核心，翼型选用低阻层流翼型，机翼与机身采用一体化融合过渡设计，尽可能降低翼身干扰阻力，适配长距离滑翔、留空飞行的使用需求。从实际应用场景来看，这类滑翔机主要用于航空运动训练、滑翔赛事参与、休闲航空体验，也可作为航空院校气动教学、结构原理演示的实体教具，部分改型也会用于低空大气观测、无动力飞行试验等科研场景。

设计过程中，副翼与襟翼采用联动连接结构，可在不同飞行速度下调整机翼弯度，低速滑翔阶段放下襟翼可提升升力系数，缩短起飞滑跑距离、降低着陆进场速度，高速滑翔阶段收回襟翼可减小阻力，提升滑翔比。机身采用流线型水滴截面设计，座舱位置布置在机身前部，座舱盖采用整体透明成型结构，既保证飞行员前向、侧向视野，也尽可能减少座舱凸起带来的附加阻力。尾翼采用常规垂尾加平尾布局，垂尾后缘设置方向舵，平尾后缘设置升降舵，操纵舵面的偏转角度经过气动优化，兼顾低速操纵灵敏度与高速飞行稳定性，避免大迎角飞行时出现舵面失速问题。

机身尾部设置小型尾轮，机翼下方无额外起落架结构，起飞阶段依靠牵引装置牵引升空，脱离牵引后依靠重力势能与气流升力完成无动力飞行，着陆阶段依靠机身底部滑橇结构配合尾轮完成接地滑跑，整体结构重量控制严格，机身框架采用薄壁加筋结构，在保证结构强度满足飞行载荷要求的前提下，尽可能降低空机重量，提升有效载荷能力与滑翔性能。外部单块式雨篷是该改型的核心识别特征，雨篷与机身蒙皮采用齐平安装设计，避免凸起结构破坏机身表面流场，配套提供的不同涂装方案，也适配不同使用场景的标识需求，整体建模过程严格按照实际适航规范的结构尺寸要求还原，各部件的安装边界、连接位置均符合实际装配逻辑，可直接用于气动仿真分析、结构受力校核、3D打印缩比模型制作等场景，也可作为轻型飞行器结构设计的参考案例，帮助设计人员理解无动力滑翔机的气动布局逻辑、结构布置思路与操纵系统设计要点。
