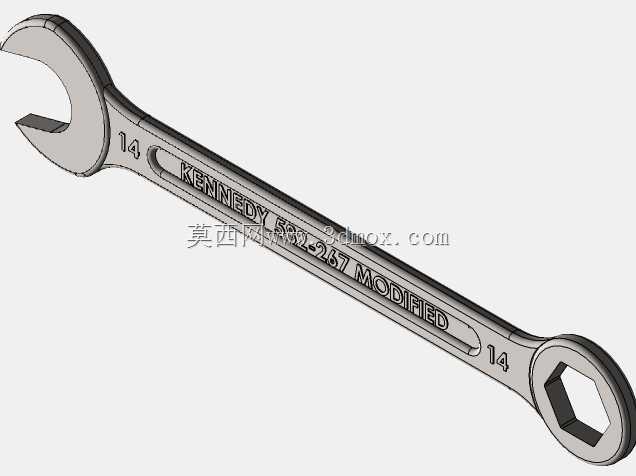

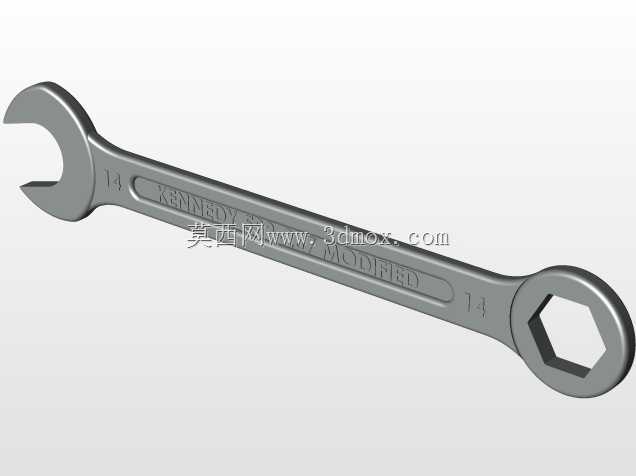

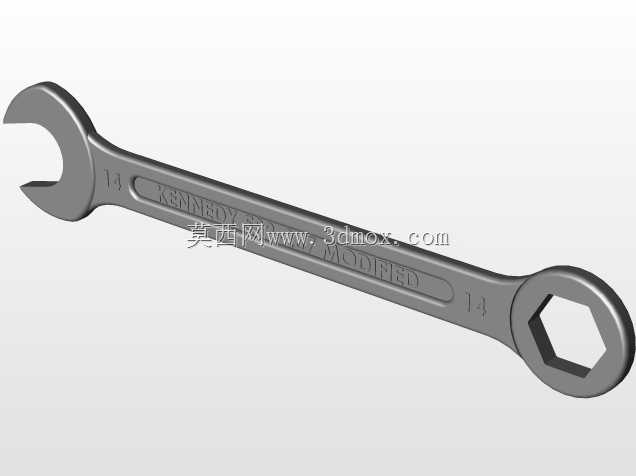

14毫米改进型开口梅花两用扳手结构设计

　　在设备装配、产线运维、机加工装夹、户外检修等各类涉及螺纹紧固件拆装的作业场景里，两用扳手是一线操作人员接触频率最高的手动紧固工具之一，这款14毫米规格的改进型CH钒组合扳手，针对传统同规格扳手在实际使用中暴露的受力缺陷、操作适配性问题做了针对性的结构优化，能覆盖绝大多数M8规格外六角螺栓、螺母的拆装作业需求。从实际作业场景的适配性来看，传统14毫米两用扳手在狭窄工位操作时，常出现开口端受力打滑、梅花端壁厚过大无法伸入沉孔工位、长时长操作手柄硌手等问题，这款改进型结构在设计阶段就充分采集了不同工况下的操作反馈，对扳手头的受力轮廓、手柄的截面形态、整体的力臂配比做了系统性调整。开口端的工作轮廓没有沿用常规的等厚开口结构，

　　而是在开口受力面做了渐变加厚处理，同时对开口的夹持角度做了1.2度的微偏调整，当施加紧固扭矩时，夹持面能和六角紧固件的侧面形成更均匀的面接触，避免传统扳手线接触导致的螺栓棱角磨损、打滑飞边问题，即使是对已经有轻微锈蚀、棱角存在少量磨损的旧螺栓，也能提供足够的夹持摩擦力，减少操作中的安全隐患。梅花端采用了内六角适配的轮廓设计，相比传统的十二角梅花结构，这种内六角轮廓和螺栓的接触面积更大，能承受的峰值扭矩更高，同时梅花端的外壁做了等强度减薄处理，在保证扭矩承载能力满足对应强度等级螺栓紧固要求的前提下，将梅花端的最大外径压缩了12%，可以伸入深度较浅的沉孔、狭窄的设备安装间隙内完成紧固件操作，

　　解决了传统厚壁梅花扳手在紧凑工位无法套入螺栓的痛点。手柄部分的设计没有采用常规的平直等截面结构，而是沿着力臂的受力分布做了变截面优化，从扳手头连接位置到手柄末端，截面厚度按照弯矩分布曲线做渐变调整，在受力最大的头颈位置保留足够的结构强度，避免扭矩过大时出现头颈断裂的风险，向手柄末端逐渐过渡到更贴合手掌握持的弧面截面，手柄表面的防滑凹槽采用了浅圆弧过渡设计，不会像传统尖锐滚花那样长时间操作后磨伤手掌，同时手柄上的标识采用了模压成型的凹陷字符，即使长期接触油污、摩擦使用，标识也不会磨损脱落，方便作业人员在工具堆里快速识别规格。从安装边界和尺寸适配来看，这款扳手的整体长度按照14毫米规格螺栓的标准紧固扭矩做了匹配，

　　力臂长度刚好能让操作人员用正常手力施加符合8.8级螺栓紧固要求的扭矩，不需要额外加接延长杆，避免过载导致螺栓断裂或者扳手变形；开口端的开口深度做了优化，既可以适配常规厚度的螺母，也能对伸出长度较长的螺栓端头进行操作，不会出现开口深度不够无法完全夹持螺母的问题；梅花端的内孔深度做了阶梯设计，前端的薄壁段可以伸入沉孔，后端的加厚段保证套入螺栓后有足够的接触长度，不会因为接触长度过短导致螺栓棱角受力崩损。在实际的设备运维场景中，这类两用扳手不需要像活动扳手那样频繁调整开口尺寸，也不像套筒扳手需要配套接杆、棘轮手柄才能操作，携带和使用都更加便捷，改进后的结构在同等重量下比传统同规格扳手的承载扭矩提升了18%左右，同时针对钒钢材质的热处理特性，在扳手头和手柄的过渡位置做了圆弧卸荷槽设计，避免热处理时的应力集中导致使用过程中出现断裂风险，不管是装配线上的连续紧固作业，还是维修现场的突发拆装需求，都能提供稳定可靠的操作表现，也能适配不同握持习惯的操作人员，减少长时间操作的手部疲劳感。
