适配RCMX3209刀片的车床切削刀具组件

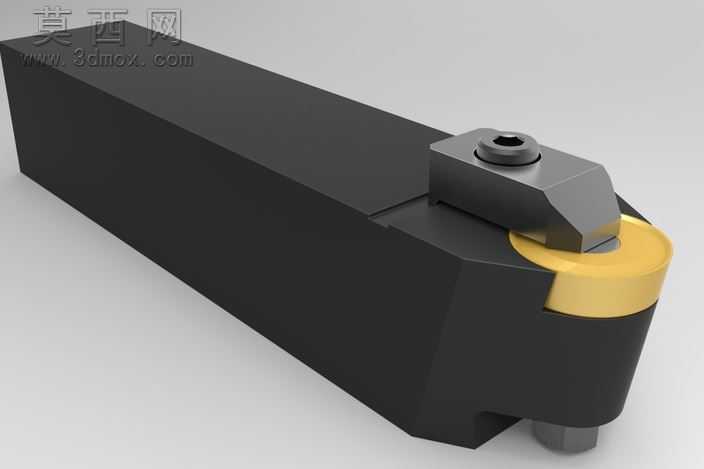

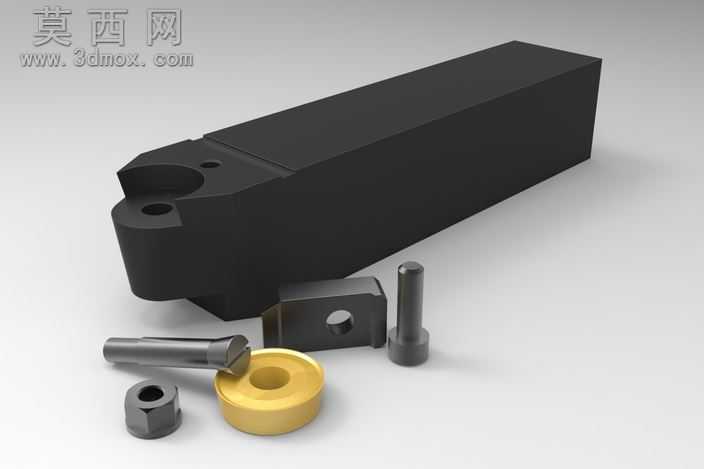

本模型为适配RCMX3209圆形刀片的车床切削刀具组件，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工刀具的实际装配逻辑与尺寸规范，完整还原了刀杆、压紧组件、定位销、刀片、配套紧固件的全部结构细节。建模阶段首先完成刀杆主体的构建，刀杆采用标准方柄结构，适配常规车床刀架的装夹尺寸，刀头部位设计有刀片定位槽、压紧件安装孔与销钉定位孔，所有孔位的同轴度、定位面的平面度均按照实际加工公差要求进行约束，确保虚拟装配后各部件无干涉错位。随后依次构建刀片、压板、压紧螺钉、定位销等附属零件，RCMX3209圆形刀片还原了圆弧切削刃与中心定位孔的结构，压板采用带圆弧压合面的结构设计，可紧密贴合刀片上表面实现稳定压紧，定位销与螺钉的螺纹、柱面结构均做了精细化处理，还原标准紧固件的外形特征。材质与渲染阶段，针对不同零件的实际材质做了区分设置：刀杆与钢制紧固件赋予哑光发黑的合金钢材质，调整表面粗糙度参数模拟硬质合金刀具的磨砂金属质感，金属反光度设置为低反光，还原工业刀具的真实表面状态；圆形切削刀片赋予金黄色硬质合金涂层材质，添加细微的金属颗粒纹理与高反光涂层特性，突出涂层刀片的光泽质感；其余压紧配件根据实际表面处理效果，分别设置氧化发黑、镀锌钝化的材质表现。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度照射，搭配辅助补光消除结构暗部阴影，添加柔和的地面接触阴影，清晰呈现刀头部位的装配关系与各零件的轮廓细节。设计思路上，该刀具为车床用垂直轴旋转切削刀具，切深可达16毫米，建模时重点考量了刀具的装配合理性，确保刀片装夹后定位准确、压紧可靠，可用于外圆车削、圆弧面车削等加工场景的虚拟装配验证、加工仿真演示或刀具结构教学使用，所有零件均可单独拆分，支持爆炸视图制作与装配流程演示，结构细节完整无缺失，符合机械加工领域对刀具三维模型的精度要求。
