立式圆盘木材加工机械设备三维设计

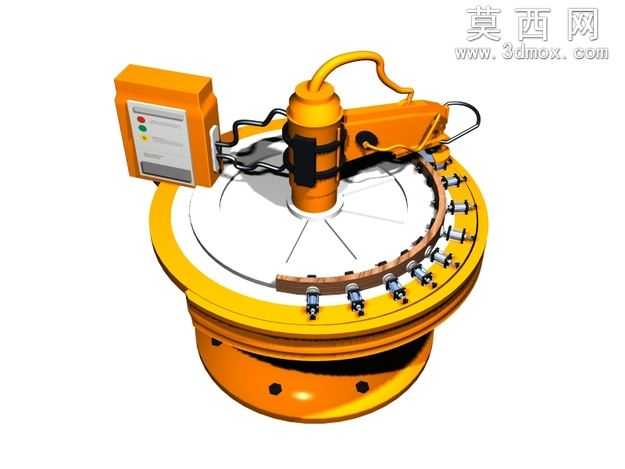

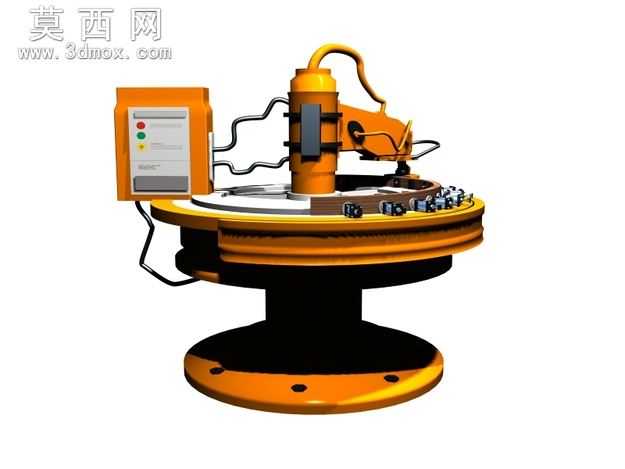

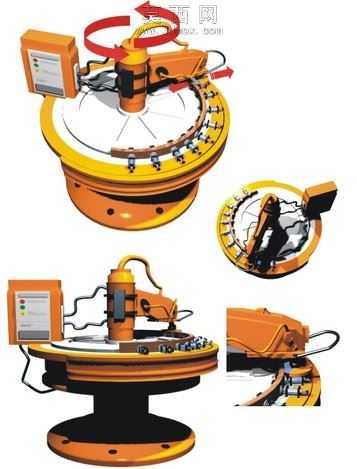

本作品为立式圆盘类木材加工设备的三维建模设计，整体采用立式回转台结构布局，建模过程中严格遵循工业机械设计的比例规范，先通过基准面定位确定设备的中心回转轴线，依次搭建底部支撑基座、中部回转工作台、上部加工执行臂与侧边控制箱体四大核心模块。底部支撑基座采用法兰式圆盘结构，建模时对基座边缘的固定安装孔做了等距阵列处理，还原真实安装结构的同时保证基座承重的力学合理性，基座表面采用哑光黑与警示橙双色材质区分，黑色部分做磨砂金属质感渲染，模拟铸铁基座的厚重质感，橙色边缘部分做半光泽金属漆效果，还原工业设备的安全警示配色设计。中部回转工作台为多层圆盘堆叠结构，建模时对每层圆盘的台阶高度、边缘倒角做了精细化处理，工作台表面设置多组工件定位夹具，夹具采用小尺寸方块与压块组合结构，通过线性阵列均匀排布在工作台边缘，模拟胶合板等木质板材加工时的多点位固定需求，工作台的回转支撑部位做了隐藏式轴承结构预留，保证结构设计符合真实机械传动逻辑。上部加工执行臂采用立柱加摇臂的组合结构，立柱与摇臂的连接部位设置可转动调节的关节结构，建模时对关节处的紧固螺栓、走线槽做了细节还原，执行臂末端预留加工刀具安装位，可适配不同木材加工刀具完成铣削、打磨等工序，设备的走线采用柔性线缆建模，还原线缆从控制箱延伸至执行臂的自然弯曲形态，避免生硬的直线走线破坏模型真实感。侧边控制箱体采用长方体薄壳结构建模，箱体表面设置操作按钮、显示屏与急停开关，按钮采用红、绿、黄三色区分功能，显示屏做半透明玻璃材质渲染，模拟真实设备的操作交互界面。整体渲染采用工业产品常用的三点布光方案，主光源从斜上方打亮设备主体，补光弱化结构阴影，轮廓光勾勒设备边缘线条，让橙黑配色的设备在浅灰色背景下层次分明，金属材质的反光、塑料部件的哑光质感都通过材质参数调整做了区分，既保证模型结构完整可用于机械结构展示，也通过材质渲染还原工业设备的真实视觉效果，设计过程中充分考虑木材加工设备的作业需求，回转工作台的大直径设计可适配大尺寸胶合板工件的装夹，多工位排布可实现单次装夹完成多工序加工，有效提升木材加工的作业效率。
