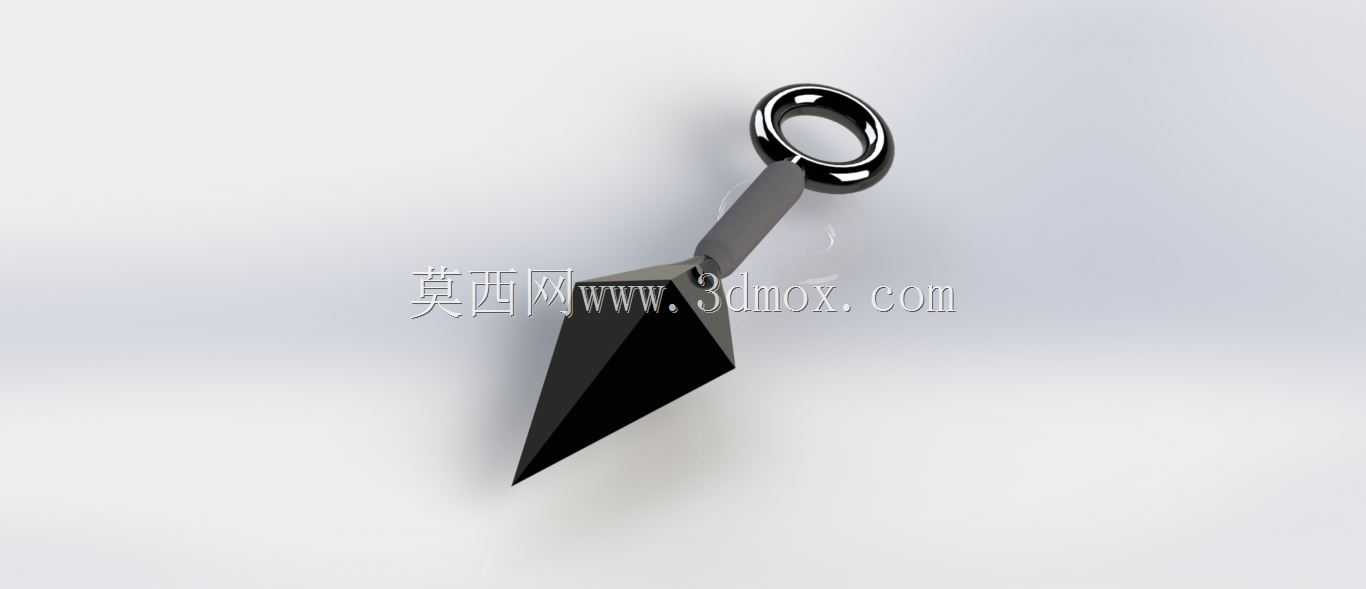

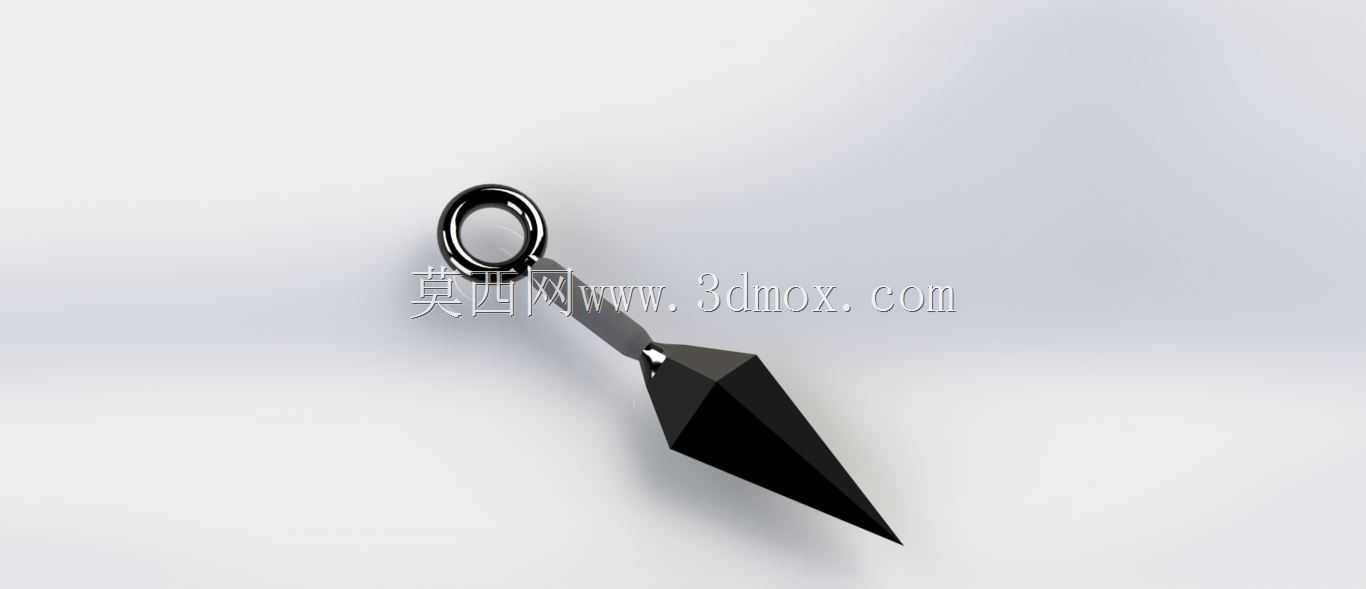

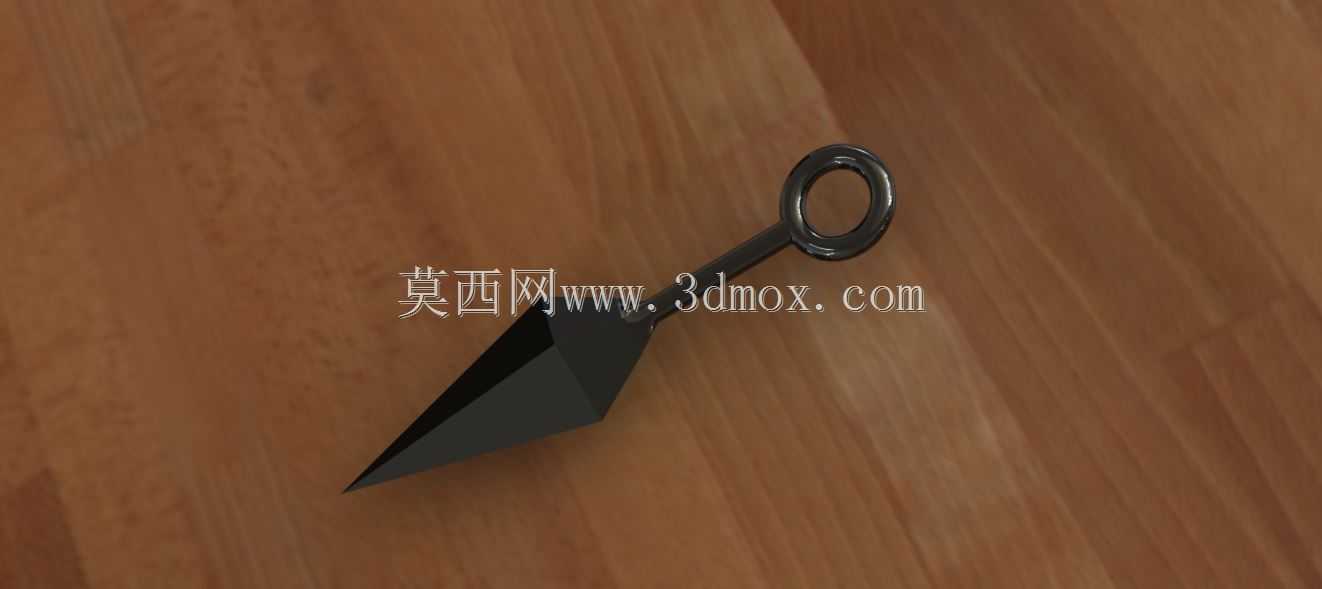

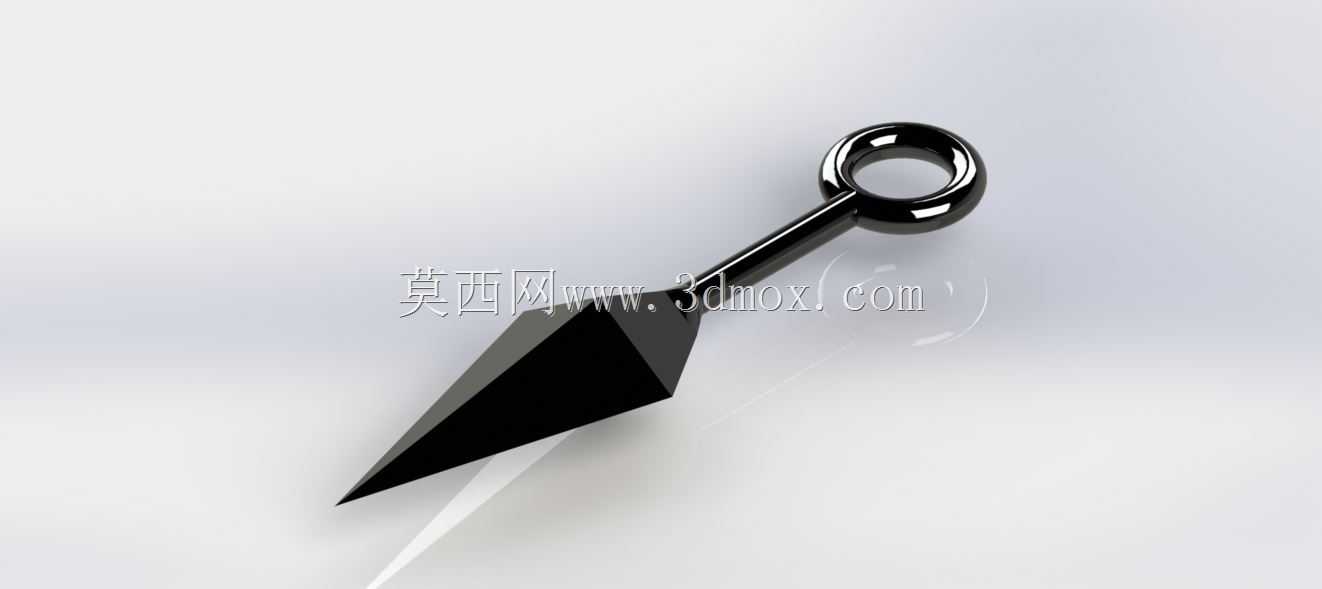

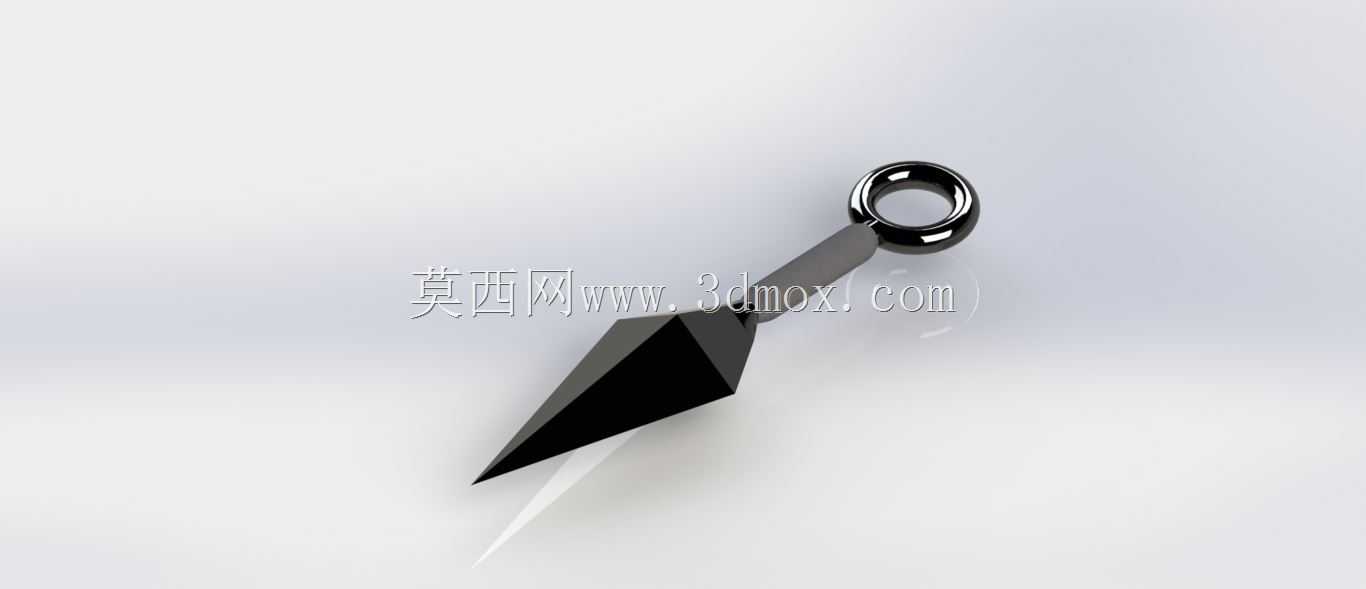

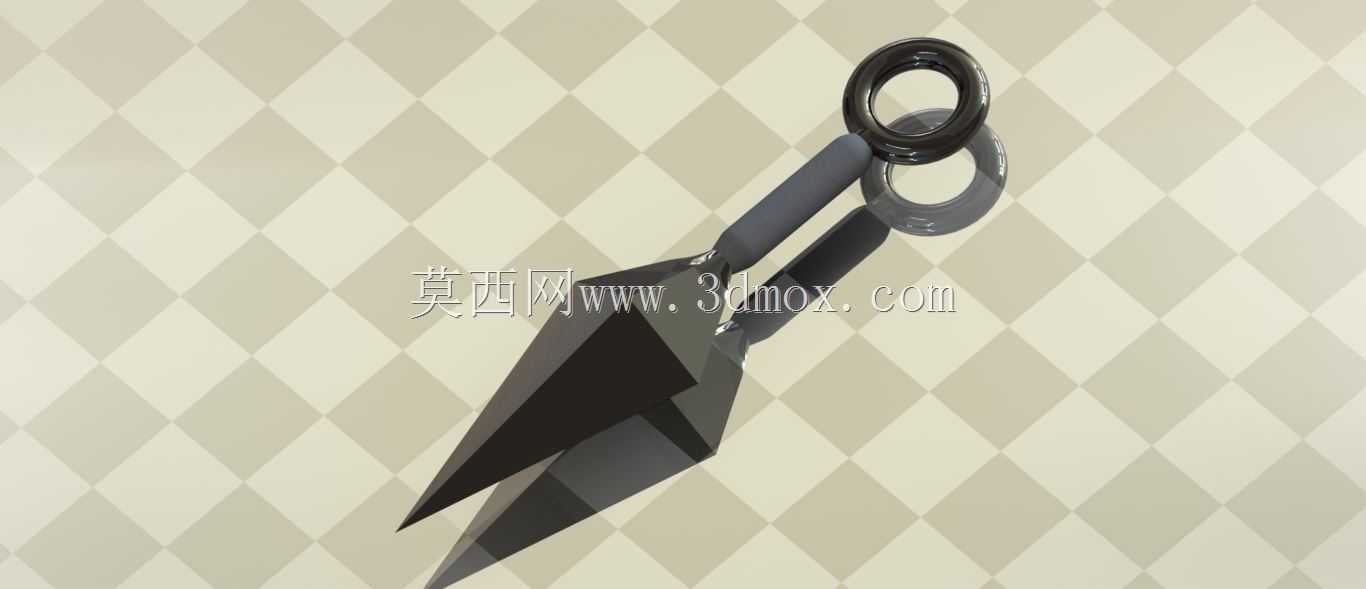

忍者投掷用菱形尖部带尾环苦无结构设计

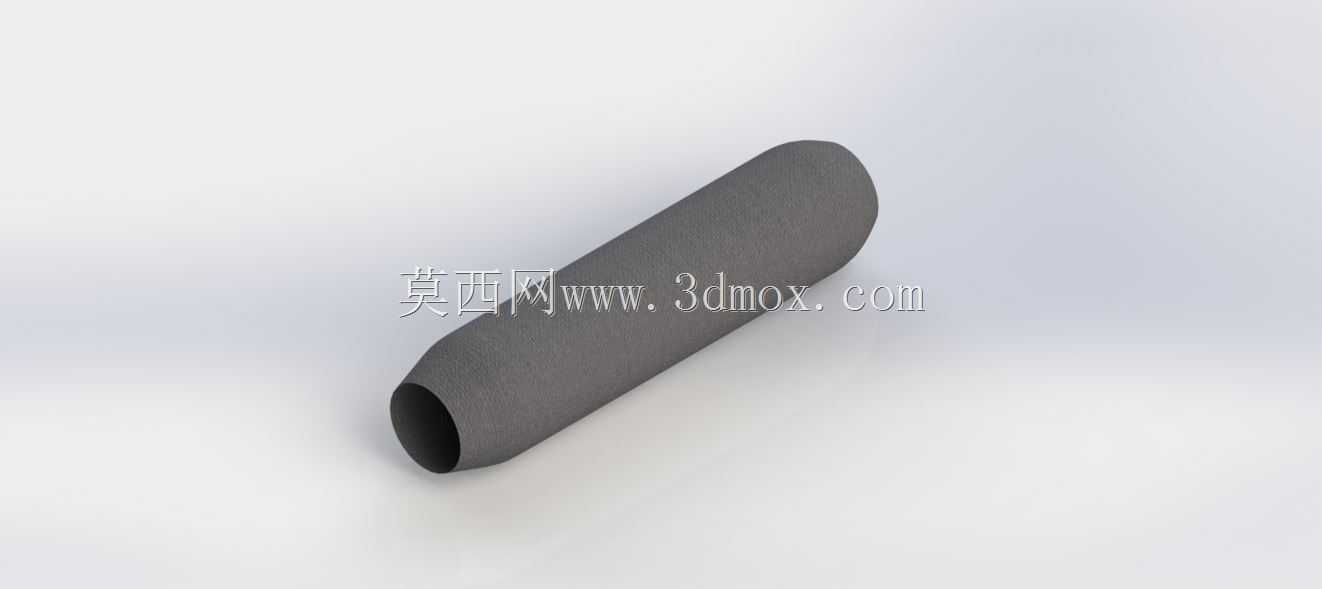

　　这款苦无的结构设计，最初的参考原型来自传统忍者近身与投掷两用器具，在做三维结构拆解时，首先要平衡的是手持握持的摩擦力需求与投掷飞行过程中的气动稳定性，不能只做外观曲面的复刻，要兼顾实际使用时的受力分布。先看整体的结构分区，最前端的菱形尖锥段，四个棱边做了等角度的对称设计，锥度控制在1:6的区间，这个比例既可以保证尖部刺入目标时的压强足够，也能避免锥度过大导致飞行过程中迎风面阻力激增，尖部的棱边做了0.2mm的圆角过渡，不是完全锋利的直角，一方面是避免加工过程中出现应力集中导致的崩边，另一方面也能减少投掷过程中与空气摩擦产生的紊流。中间的握持段采用了等直径的圆柱结构，直径设置为12mm，这个尺寸刚好适配成年男性手指握持的围度，

　　握持段的长度控制在80mm，投掷时食指和中指可以自然搭靠在锥段与握持段的衔接台阶处，这个衔接台阶做了1mm的高度差，刚好能给手指提供投掷发力时的支撑点，不会出现打滑的情况。尾部的圆环是整个结构里很容易被忽略的功能件，圆环的内径设置为20mm，外径32mm，环的截面是直径6mm的圆形，这个尺寸一方面可以方便手指穿入完成掏取、悬挂的动作，另一方面在投掷出手的瞬间，尾部的圆环可以起到类似箭羽的稳定作用，调整整个器具的质心位置——整个苦无的质心刚好落在握持段距离尖部110mm的位置，也就是手指搭靠的支撑点前方5mm处，这个质心位置可以保证投掷飞行过程中尖部始终朝前，不会出现翻滚的情况。在结构强度校核上，整个构件采用一体化成型的设计思路，

　　锥段与握持段、尾环之间没有拼接焊缝，避免了连接位置的应力断裂风险，锥段内部做了适度的掏空处理，不是完全实心的结构，掏空区域距离尖部端面保留15mm的实体厚度，既可以保证尖部的撞击强度，也能将整体重量控制在120g左右，这个重量区间刚好适配人力投掷的发力区间，过重会导致投掷距离缩短，过轻则会因为飞行过程中动能不足，刺入目标的深度不够。实际应用场景中，这类结构除了作为影视道具、动漫周边的复刻制作参考，也可以经过钝化处理后作为户外拓展的投掷训练器具，或者作为野外生存的辅助破障工具，尖部的菱形结构在划割绳索、刺破软性包装材料时，比普通的圆柱尖锥有更好的切割效率，四个棱边都可以作为受力的切割刃口，不需要刻意调整握持角度就能完成划割动作。

　　在加工边界上，整个构件的最大外轮廓尺寸为总长180mm，最大宽度为尾环的32mm，没有超出常规三轴数控加工的行程范围，装夹时可以先夹持尾环位置完成锥段和握持段的车削加工，再二次装夹握持段完成尾环的铣削成型，不需要定制特殊的工装夹具，普通的五金加工车间就可以完成生产。表面处理上，握持段可以做滚花处理提升摩擦力，锥段和尾环做抛光或者发黑处理，既可以提升金属表面的防锈能力，也能减少表面粗糙度带来的飞行阻力。需要注意的是，尾环与握持段的衔接位置做了R3的圆角过渡，这个位置是整个构件受力的薄弱点，投掷时如果出现撞击硬物的情况，应力最容易集中在衔接的直角位置，做圆角过渡后可以将集中应力分散30%以上，大幅提升构件的抗冲击寿命，不会出现尾环受撞击断裂的情况。另外在设计时特意调整了锥段四个面的平面度，每个面的平面度公差控制在0.05mm以内，保证四个棱边的对称度误差不超过0.1mm，对称度达标才能保证飞行过程中各个方向的空气阻力均匀，不会出现飞行轨迹偏移的问题，如果对称度误差过大，投掷出去的苦无会出现侧偏、打转的情况，完全无法命中预设目标。
