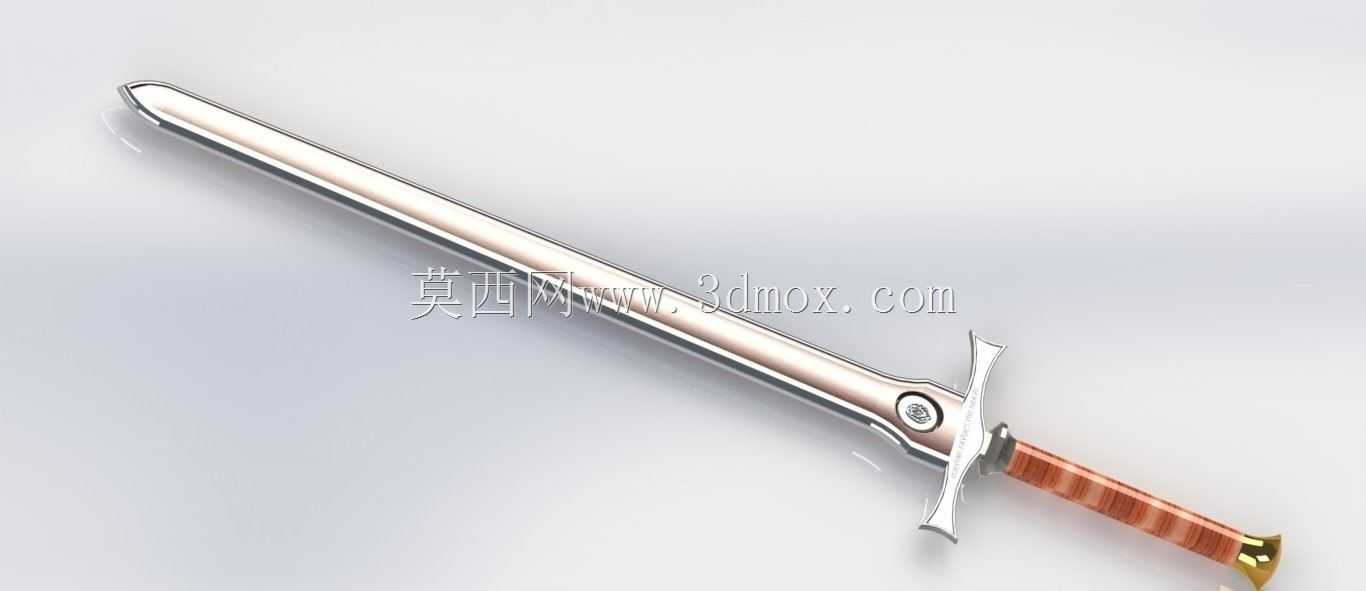

复古风格单手长剑结构三维设计

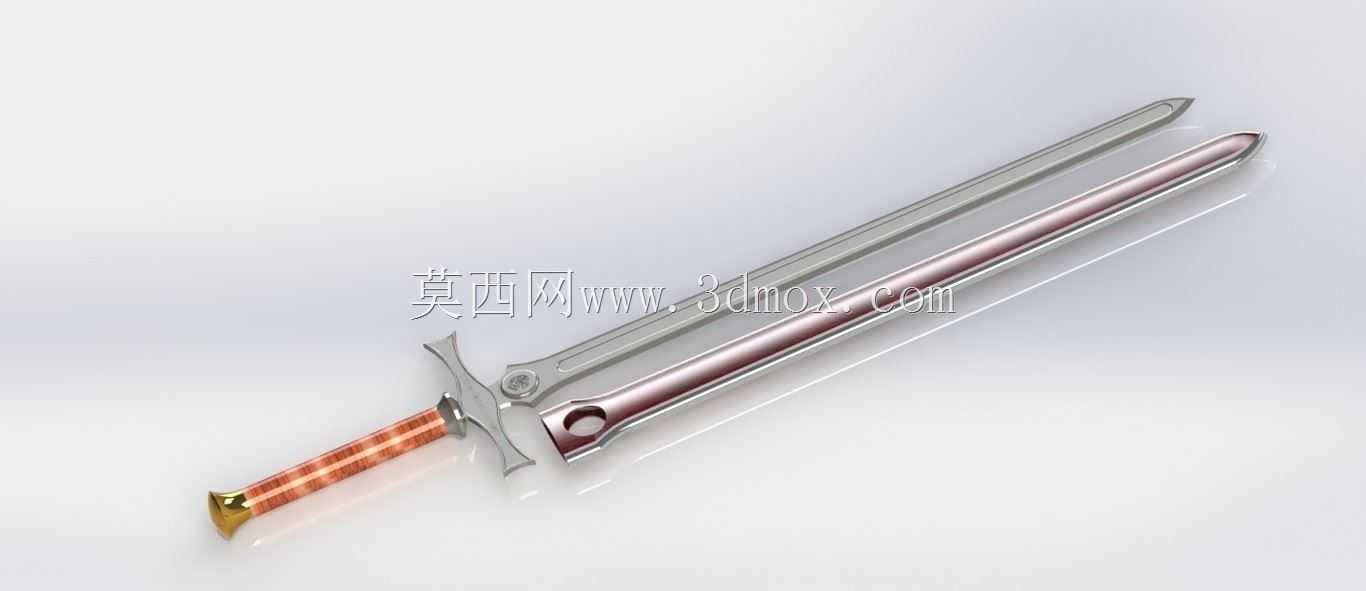

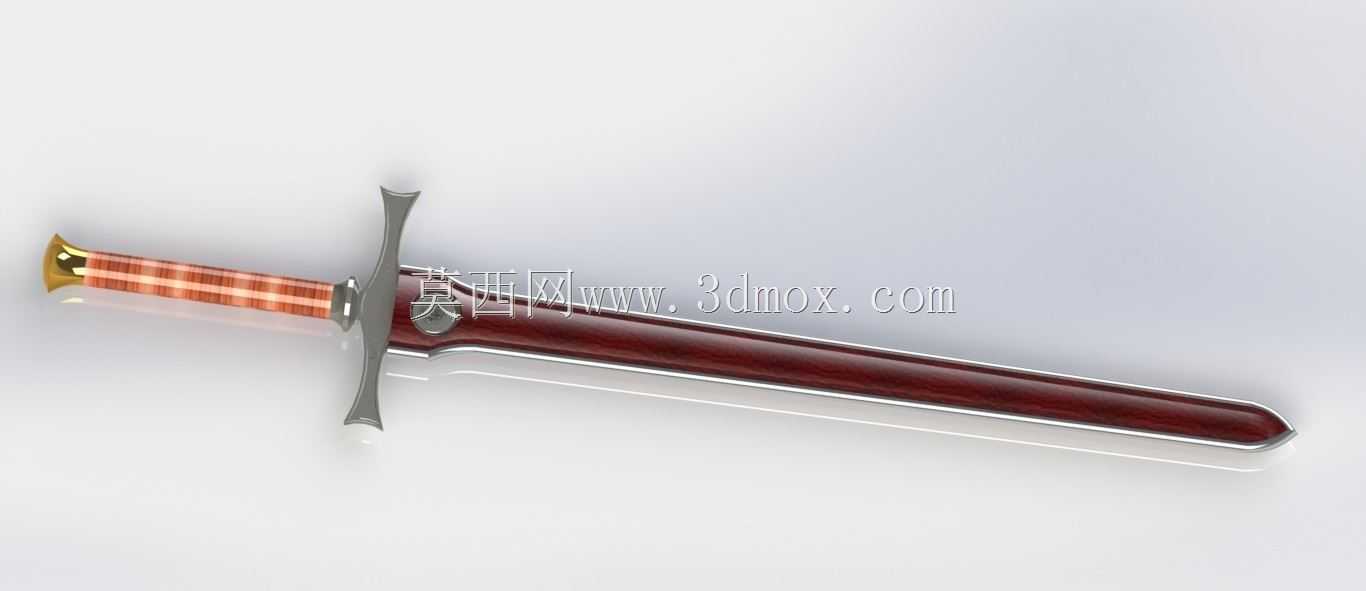

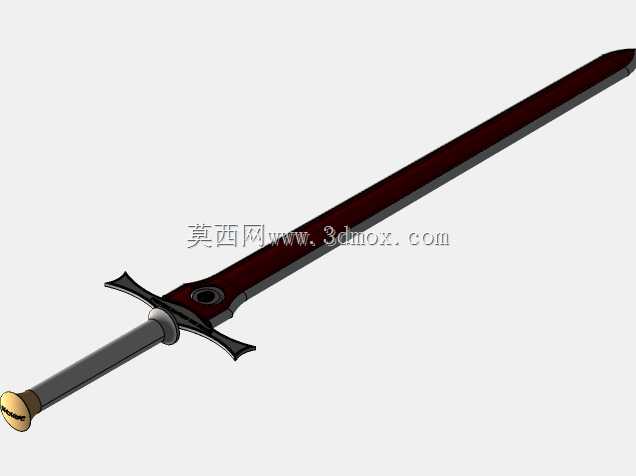

　　本次设计的单手长剑结构，主要面向影视道具制作、文创周边开发、冷兵器复原研究等场景，在实际应用中可作为道具生产的结构参考，也可用于传统兵器结构的教学演示，帮助从业者理解传统单手长剑的配重逻辑与装配关系。从功能特性来看，该结构完整覆盖剑身、护手、握柄、配重尾帽、配套剑鞘五个核心部分，各部件之间的配合间隙经过反复校核，保证装配后无松动晃动感，同时满足抽插顺畅的使用需求。设计过程中优先考虑了实际握持的手感平衡，整体重心落在护手前方三分之一剑身位置，符合单手兵器的配重逻辑，长时间握持不会出现腕部负担过重的问题。外形尺寸方面，整剑全长控制在1100毫米区间，其中剑身长度820毫米，握柄长度130毫米，护手横向宽度180毫米，

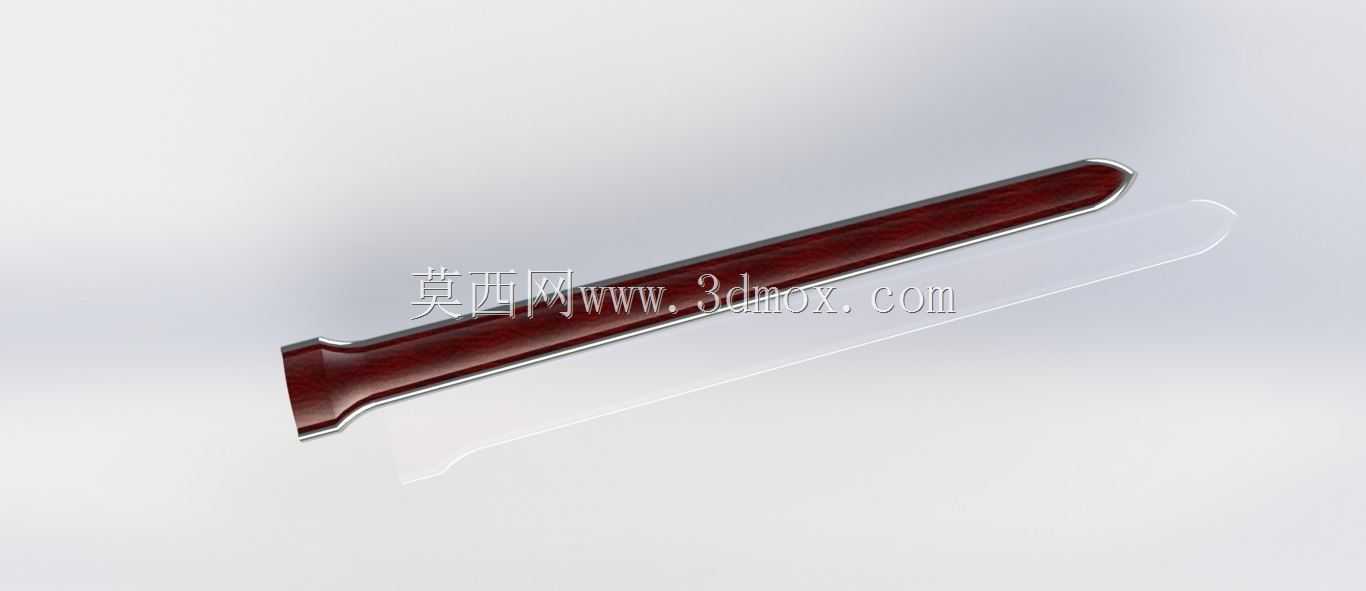

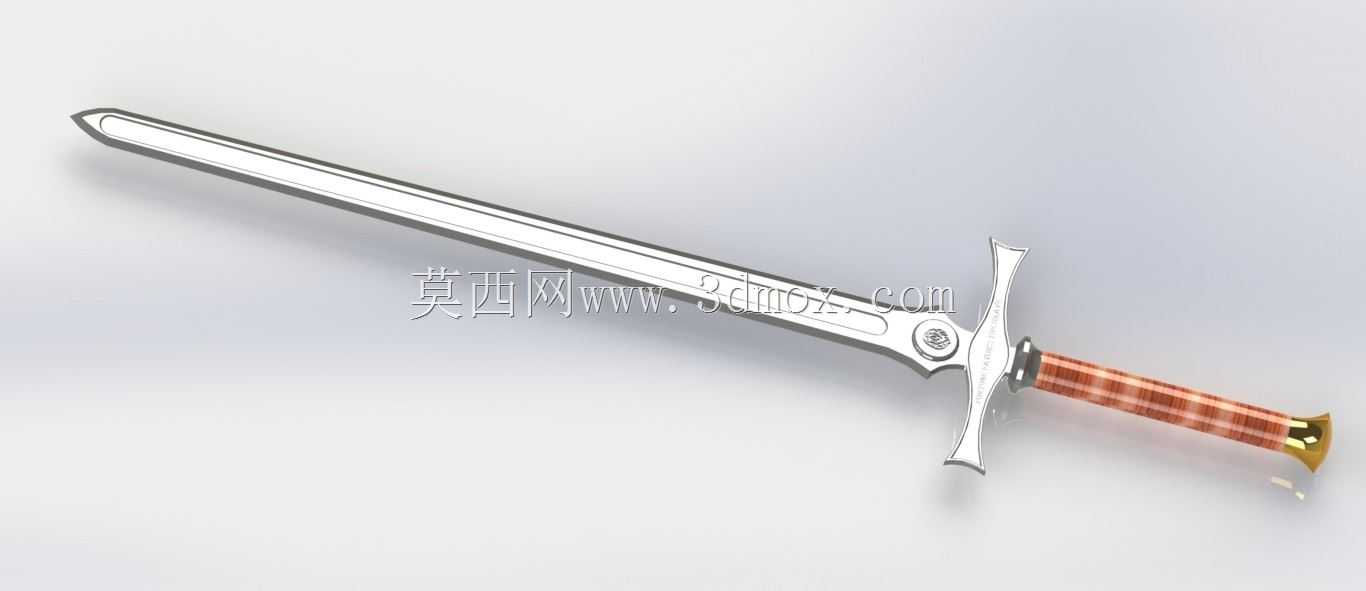

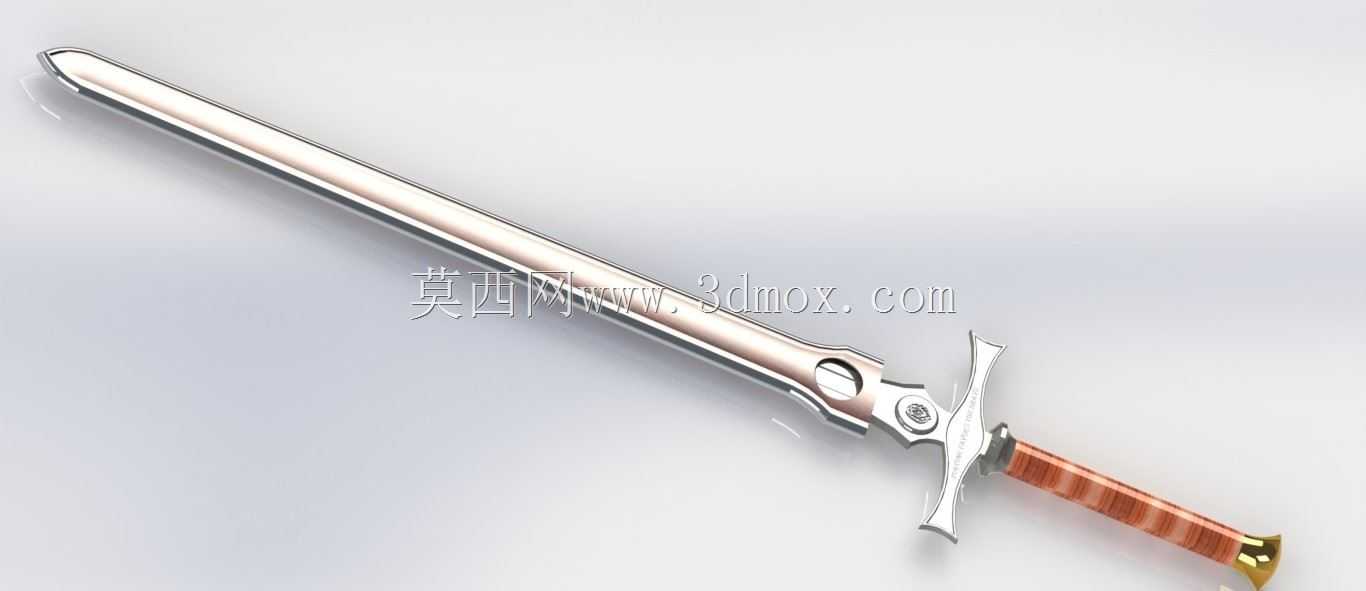

　　剑鞘内径与剑身最大厚度保持0.2毫米的单边间隙，既不会因为间隙过大导致剑身晃动，也不会因为间隙过小出现抽插卡滞的问题。安装边界上，护手与剑身根部采用过盈配合加定位销的固定方式，握柄与剑身尾端的芯轴采用螺纹旋接结构，尾帽通过细牙螺纹锁紧在握柄末端，既保证整体结构的连接强度，也方便后期拆解维护。剑鞘部分采用木质内胎外包金属饰边的结构设计，鞘口位置设置金属包边，避免长期抽插磨损鞘口木质结构，鞘身中部设置挂耳结构，可适配不同宽度的腰带挂载，挂耳与鞘身采用沉头螺钉固定，螺钉头部完全埋入饰边平面内，无突出结构避免勾挂衣物。剑身部分采用对称菱形截面设计，从根部到剑尖逐步收窄变薄，既保证剑身的侧向刚性，也降低整体重量，

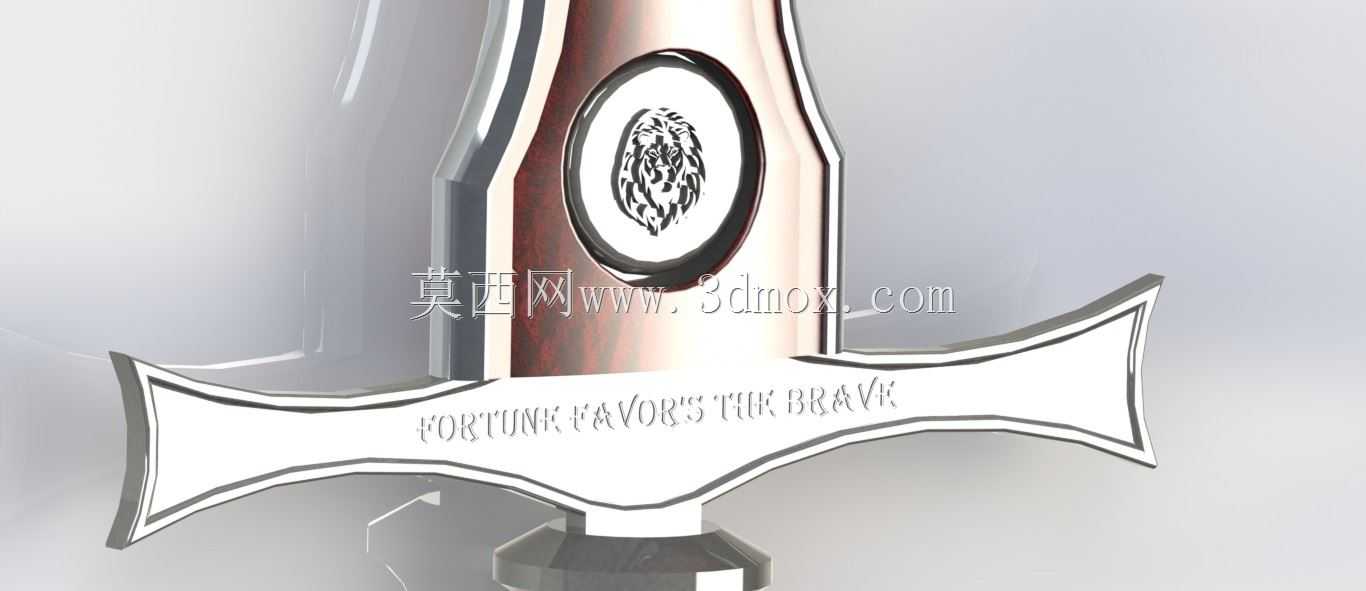

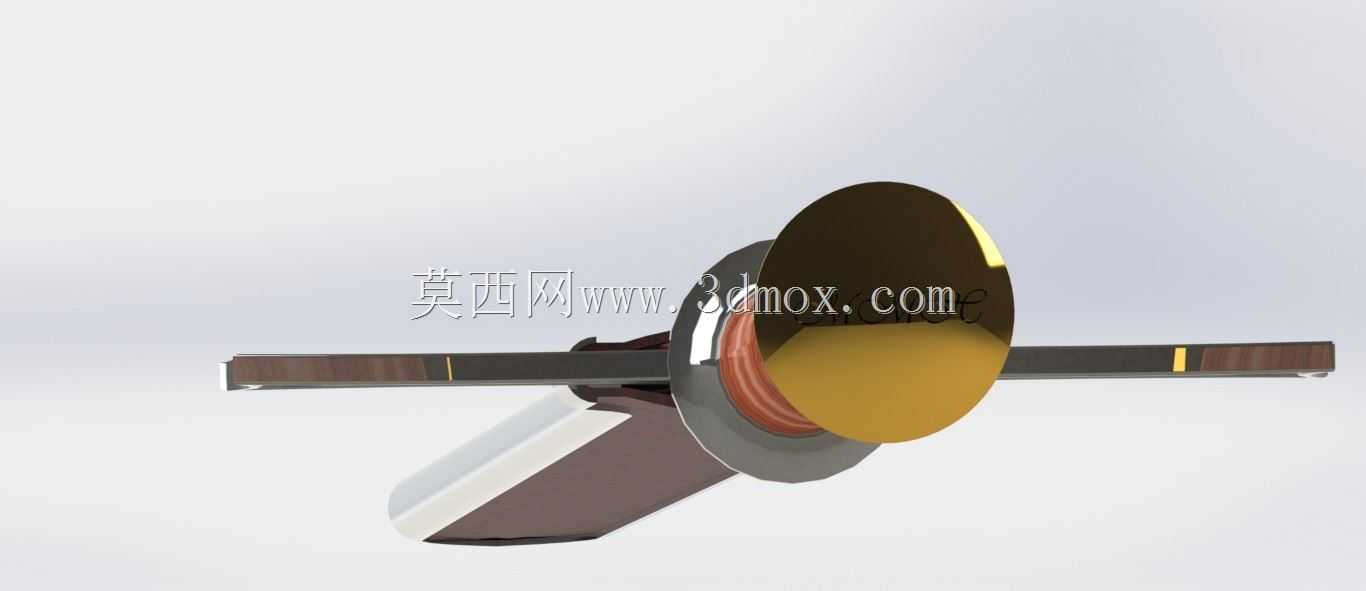

　　剑身靠近护手的位置设置定位台阶，装配时与护手端面完全贴合，避免受力时出现应力集中。握柄表面采用分段式防滑纹理设计，纹理深度控制在0.5毫米，握持时摩擦力足够同时不会硌手，握柄内部为中空结构，刚好容纳剑身延伸的芯轴，芯轴长度贯穿整个握柄，与尾帽螺纹连接后形成完整的受力传力路径，劈砍受力时力可以从剑身均匀传递到握柄整体，不会出现局部应力过大导致断裂的问题。护手采用对称双翼结构，两翼末端做圆弧钝化处理，避免使用过程中剐蹭衣物或者划伤使用者，护手中心开孔与剑身根部精准配合，装配后端面与剑身台阶完全贴合，无错位缝隙。剑鞘的尾端设置金属鞘帽，通过过盈配合加粘接的方式固定在木质内胎末端，既可以保护鞘尾不受磕碰损坏，也可以调整整剑入鞘后的整体配重，

　　让挂载时重心更贴近腰带位置，提升佩戴的舒适感。在建模过程中，所有曲面过渡都做了圆角处理，所有锐边都做了0.3毫米的倒角，既符合实际金属加工的工艺要求，也避免使用过程中出现锐边划伤的问题。各部件的配合公差都按照普通机械加工的精度等级设置，不需要特殊加工工艺就可以实现实物制作，降低了后续生产的工艺门槛。结构上没有设置多余的装饰性凸起，所有外凸结构都做了平滑过渡，方便后续做表面处理，不管是做金属抛光、做旧处理还是木质握柄的包胶、缠绳处理，都有足够的操作空间。
