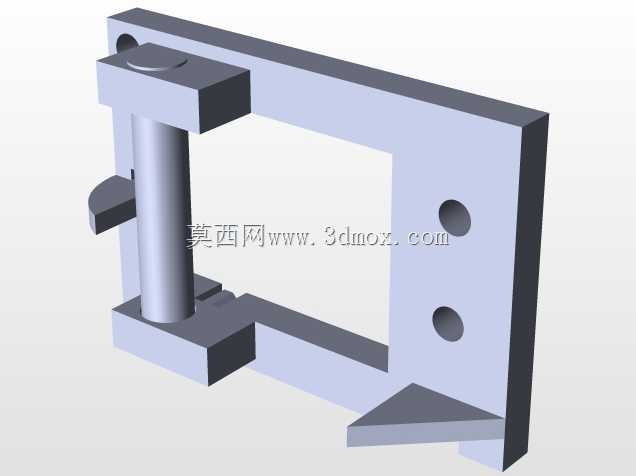

这类框式带导柱的侧装压紧构件,多应用在小型工件定位装夹、生产线随行夹具的辅助压紧、检具的工件固定工位上,在小尺寸零部件的铣削加工定位、装配工位的工件预压紧场景里适配性很强,尤其适合需要侧向安装、压紧行程短但压紧力稳定的工况。从结构功能来看,构件主体采用一体式框型安装基座,基座侧边预留两个同轴安装孔,用于通过螺栓将整个构件固定在设备立板、工装基板或者生产线的工位支架上,基座底部延伸出三角加强筋,抵消压紧作业时产生的倾覆力矩,避免长期受力后基座出现形变偏移。中间的圆柱形导柱承担导向与传力作用,导柱上下端分别嵌入框体上下的滑动座内,滑动座与框体采用间隙配合,保证导柱上下滑动时无卡滞,导柱侧方伸出的压块直接接触待压紧工件,
压块接触面做了平面处理,增大与工件的接触面积,避免压伤工件表面,同时保证压紧力均匀分布。设计时优先考虑了安装边界的适配性,整体框体的外轮廓尺寸控制在紧凑范围内,侧向安装时不会占用过多工位的横向空间,导柱的滑动行程根据常规小型工件的压紧需求设定,既满足不同厚度工件的压紧余量,又不会因为行程过长导致导柱伸出后刚性不足。基座的安装孔间距按照通用工装基板的孔系标准设定,可直接适配常见的铝型材工装框架、铸铁工装平台的安装孔位,不需要额外加工转接板,降低现场安装的调整工作量。从受力角度分析,框型结构本身具备较好的抗扭刚性,导柱承受的压紧反力会直接传递到框体上下的滑动支撑位,再通过框体整体分散到安装基板上,相比单臂式的压紧结构,
这种框式结构的受力路径更短,长期反复压紧作业后结构形变更小,压紧位置的重复精度更高。导柱与滑动座的配合间隙控制在合理范围内,既保证滑动顺畅,又避免间隙过大导致压块下压时出现偏斜,保证压块始终与工件表面平行接触。底部的三角加强筋与框体为一体化结构,不需要额外焊接加强件,减少了装配环节的误差累积,同时加强筋的位置避开了工件的上下料路径,不会对工件取放造成干涉。在实际使用中,这类构件可搭配小型气缸、手动旋钮或者凸轮手柄作为驱动源,导柱顶端预留的安装平面可直接连接驱动件的输出端,不需要额外设计转接结构,适配不同的驱动方式,既可以用在手动装夹的工装夹具上,也可以集成到自动化生产线的气动压紧工位中。设计过程中还考虑了维护便利性,
导柱与滑动座的配合面没有设计复杂的密封结构,日常清理切屑、灰尘时只需要擦拭导柱表面即可,滑动座内预留的润滑槽可定期加注润滑脂,保证长期使用后滑动性能稳定,不会因为异物进入出现卡滞问题。安装时只需要将基座侧边的安装面贴紧设备的安装立板,穿入固定螺栓拧紧即可完成固定,不需要复杂的调平步骤,因为基座的安装面与导柱的垂直度在加工时已经保证,安装后导柱的滑动方向自然垂直于压紧工作面,减少现场安装的调试时间。针对不同的工件材质,还可以在侧方压块的接触面上更换聚氨酯垫、铜垫等防护垫层,压块上预留的沉孔可直接固定垫层,不需要对主体结构进行修改,适配不同表面防护要求的工件装夹需求。
