卧式带安装箍圆柱形动力输出装置

项目分类:电机 发布时间:2022-02-05 ID:542191

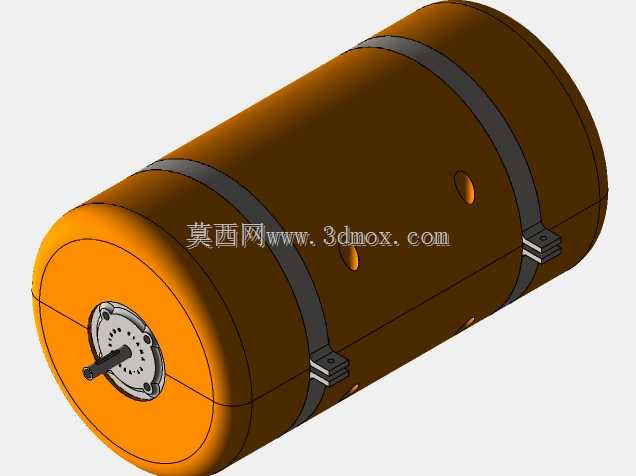

  • 卧式带安装箍圆柱形动力输出装置

  做设备结构布局的时候,这类卧式圆柱型动力输出件的适配场景其实覆盖得很广,从轻型输送线的驱动端、小型工装的回转动力输入,到户外便携设备的动力源,都能看到这类结构的身影。不同于法兰直装的立式动力件,这种带两道环形安装箍的结构,在安装时不需要在设备机架上加工精准的定位止口,只需要预留对应弧度的支撑座,通过箍带的锁紧力就能完成固定,对于现场改造、小批量非标设备的装配来说,能省掉不少机加工的工序,调整轴向位置的时候也只需要松掉箍带的紧固件,滑动筒体到合适位置再锁紧即可,适配性比刚性法兰连接灵活很多。

  从结构设计的逻辑来看,筒体采用卷制圆柱壳的形式,本身就具备不错的抗扭刚度,筒壁上预留的几个径向小孔,是用来做内部走线或者透气泄压的,避免长时间运行时内部温升导致腔内压力异常,也方便后期维护时穿入检测线路。输出端的端盖做了台阶式定位,和筒体的配合面选了过渡配合,既能保证端盖和筒体的同轴度,避免输出轴运转时出现偏磨,也能在拆解维护的时候不用借助大型拉马,轻敲就能分离端盖。输出轴伸出来的长度做了严格控制,既保证能和联轴器、带轮这类传动件有足够的配合长度,传递额定扭矩时不会出现打滑窜动,也不会因为轴伸过长导致悬臂弯矩过大,影响前端轴承的使用寿命。

  实际选型搭配的时候,要注意安装边界的尺寸核算:筒体的外径决定了支撑座的开口弧度,两道安装箍的间距要和机架上的支撑梁间距匹配,避免锁紧时出现筒体局部受力变形;输出轴的轴径要和所选传动件的内孔公差匹配,键槽的位置要对准传动件的键槽,避免装配时出现卡滞。端盖上的一圈安装孔是用来固定前端轴承端盖的,孔位的分度圆直径要和轴承外圈的压盖尺寸对应,保证压盖能均匀压住轴承外圈,不会出现轴承运转时的窜动。筒体尾部的封闭端做了加厚处理,是用来安装后端轴承和内部部件的定位台,设计时这个位置的平面度要控制在合理范围内,不然会导致前后轴承不同轴,运转时出现噪音大、温升快的问题。

  这类结构在做三维建模的时候,要特别注意几个配合面的公差设定:筒体和端盖的配合面、安装箍和筒体外圆的配合面、输出轴和轴承内圈的配合面,这些位置的公差如果给得不合理,要么会出现装配困难,要么会出现运转时的松动。另外安装箍上的固定耳做了折弯加强的结构,两个耳片上的同轴孔是用来穿锁紧螺栓的,建模时要注意孔的位置要避开筒体上的径向小孔,不然锁紧螺栓的时候会和筒壁上的孔干涉,也会影响密封效果。输出端的端面上还做了一圈定位小孔,是用来安装编码器或者转速检测元件的,不用额外做安装支架,直接把检测元件固定在端盖上就能检测输出轴的转速,对于需要闭环控制的设备来说,这个细节结构能省掉不少额外的设计工作。

  在不同的应用场景里,这类结构的细节也会做对应调整:用在有防尘防水要求的场合时,端盖和筒体的配合面会加密封圈,输出轴的位置会加装骨架油封;用在有减震要求的设备上时,安装箍和筒体之间会加一层橡胶垫,既能增加摩擦力避免筒体滑动,也能吸收运转时的振动,减少振动传递到机架上。做结构校核的时候,要重点核算安装箍的锁紧力是否足够,避免设备启动、正反转切换时筒体出现转动,同时也要核算筒体的壁厚,保证在锁紧力的作用下筒壁不会出现变形,挤压内部的部件。
