车载60A交流发电机结构设计

　　在燃油车辆的供电系统架构里，交流发电机是核心的电能供给部件，承担着车辆运行过程中为全车用电负载供电、同时为车载蓄电池补充充电的核心作用，本次呈现的60A规格交流发电机，适配小排量乘用车、轻型商用车的供电需求，匹配常见的12V车载电气系统架构。从实际装车场景来看，这类发电机通常通过安装支架固定在发动机缸体侧方的预设安装位，由发动机曲轴通过皮带驱动运转，在发动机怠速以上转速区间即可进入稳定发电状态，覆盖车辆点火系统、照明系统、车载电控单元、影音娱乐设备等多类负载的用电需求，避免蓄电池持续亏电，保障车辆电气系统的稳定运行。

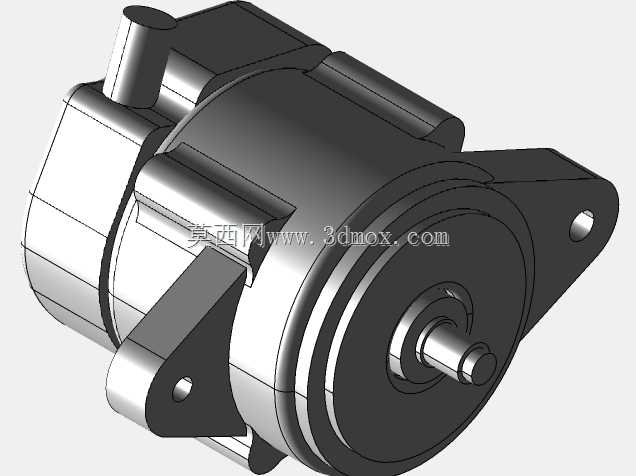

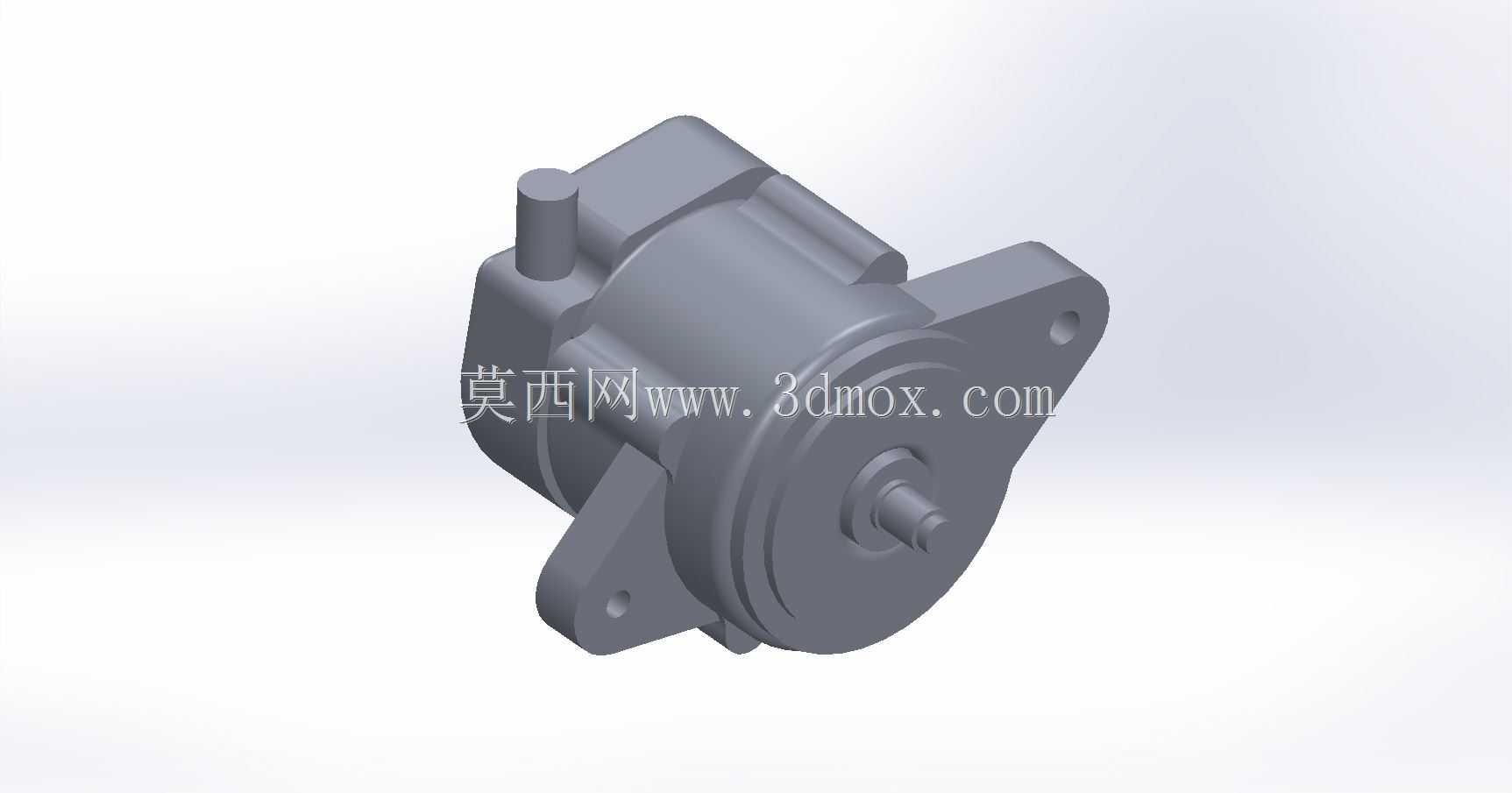

　　从结构设计思路来看，这款发电机采用了分体式铸铝壳体结构，前后端盖通过螺栓紧固连接，既保证了壳体的结构强度，又能借助铸铝材质优秀的导热性能，将内部定子、转子运转产生的热量快速散出，避免长时间高负载运行时出现绕组过热绝缘老化的问题。壳体两侧延伸出的带安装孔的固定支耳，是安装定位的核心结构，两个支耳的安装孔位同轴度、孔距公差都经过严格校核，确保装车时能与发动机侧的安装支架精准匹配，减少运转过程中的振动偏移，同时支耳的厚度设计兼顾了安装强度与轻量化需求，避免不必要的重量增加。前端伸出的轴头是皮带轮的安装位，轴头的直径、键槽尺寸都匹配通用的车载发电机皮带轮规格，维修替换时无需额外定制配件，降低售后维护的成本。顶部伸出的柱状结构是整流调压模块的防护壳体，内部集成了整流桥与电压调节器，能够将发电机转子运转产生的三相交流电整流为直流电输出，同时根据发动机转速变化、车载负载波动自动调节励磁电流，保证输出电压稳定在合理区间，避免电压波动冲击车载用电设备。

　　从安装边界来看，这款发电机的整体轮廓做了紧凑化设计，壳体最大外径控制在适配小排量发动机舱安装空间的范围内，不会与周边的水管、线束、发动机附件产生运动干涉，安装支耳的位置设计充分考虑了皮带张紧的调节行程，在调整皮带张紧度的过程中，发电机绕固定支点转动时不会触碰周边部件。内部结构上，转子总成采用爪极式结构，励磁绕组绕制在转子铁芯上，通过滑环与碳刷引入励磁电流，运转时产生旋转磁场；定子总成固定在前后端盖之间，三相绕组按规律嵌放在定子铁芯槽内，切割旋转磁场产生感应电动势，绕组的线径、匝数设计匹配60A的额定输出电流，在常用转速区间就能达到额定输出能力，满足车辆怠速开空调、开启大灯等多负载同时工作的用电需求。后端的接线端做了防护设计，避免泥水、灰尘进入接线柱导致接触不良，适配车辆底盘复杂的使用环境，在雨天、非铺装路面行驶时也能保证供电连接的可靠性。

　　在实际选型匹配过程中，这类60A规格的交流发电机通常适配整车用电总功率在700W以内的车型，相比更大功率的发电机，它的运转阻力更小，能减少发动机的 accessory 负载，一定程度上降低燃油消耗，同时更小的体积也更适合布置在紧凑的小排量发动机舱内。结构设计上充分考虑了车载工况的振动耐受能力，壳体连接螺栓的规格、绕组的浸漆处理、轴承的选型都满足车用部件的振动测试标准，在发动机持续运转的振动环境下能保持长期稳定工作，减少故障概率。散热结构的设计除了依靠铸铝壳体的被动散热，后端盖还预留了通风间隙，转子运转时带动的气流可以穿过壳体内部带走热量，提升持续高负载运行时的散热效率，避免夏季长时间怠速开空调时发电机过热触发保护。
