多通接口金属流体管路连接件三维设计

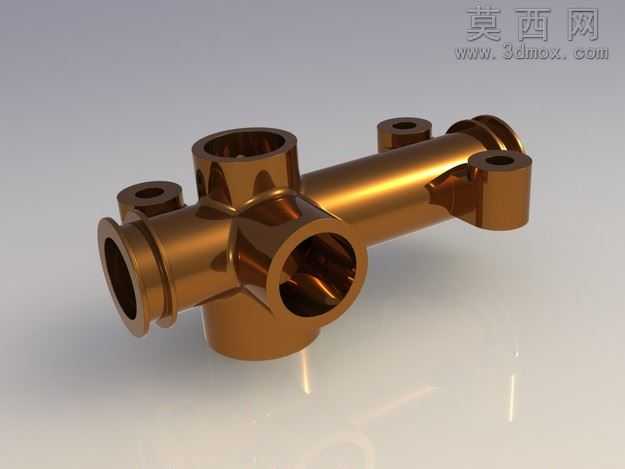

本作品为多通接口金属流体管路连接件的三维建模设计，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定主体通腔的中心轴线作为基准，沿轴向拉伸生成主管路的基础实体，再根据各分支接口的方位角度，以基准面为参照逐一创建分支管路的拉伸特征，保证所有接口的通腔轴线与主管路轴线精准相交，避免流体通路出现错位阻滞。建模过程中对各接口的连接端做了标准化结构处理，所有外接端口均设计有适配管路安装的凸缘结构，凸缘处做了等距倒角处理，既消除锐边避免安装划伤，也能提升管路对接时的密封贴合度；主体与分支的交接位置采用大圆角过渡特征，优化流体在转角处的流动性能，同时降低结构应力集中风险，提升构件整体受力强度。材质与渲染阶段，选用金属铜材质作为外观表现材质，调整材质的反射参数与粗糙度数值，还原铜质金属温润的金属光泽，在场景中布置三点式布光，主光源从侧上方投射突出主体结构轮廓，辅助光源补亮暗部细节避免阴影死黑，背光源勾勒构件边缘提升立体感，渲染输出时开启全局光照效果，真实呈现金属表面的光影反射与材质质感，清晰展现各接口的位置分布与结构形态。结构设计上，各分支接口的通径根据流体分流需求做了差异化尺寸设计，不同口径的接口可适配不同规格的外接管路，满足多通路流体汇流、分流的使用需求；构件上额外设置的带孔凸耳结构，为该连接件的安装固定提供了锁付点位，可通过螺栓将构件固定在安装基座上，提升使用过程中的结构稳定性。整体设计遵循机械加工的工艺合理性，所有特征均采用常规机械加工可实现的结构，无倒扣、薄壁等难以加工的特殊结构，可直接用于后续的工程图导出、数控加工编程或者3D打印验证，适配流体输送设备、液压传动系统等多场景的配套使用需求，建模过程中保留了完整的参数化特征树，可根据实际使用场景快速调整各接口的通径、长度、角度参数，提升模型的复用性。
