越野花纹轮胎参数化结构设计作品

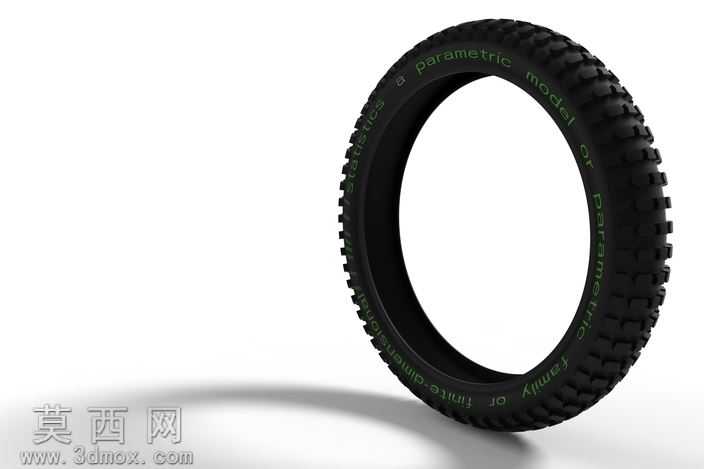

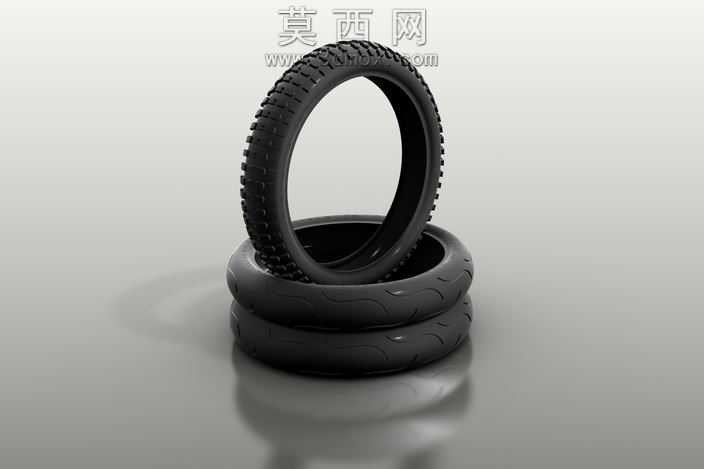

本作品为越野类橡胶轮胎的参数化三维设计成果，建模阶段以参数化驱动逻辑为核心，先梳理轮胎设计的核心尺寸链路：将胎面宽度、胎侧高度、轮毂适配直径、胎纹深度、花纹块排布间距等核心尺寸设置为可灵活调整的全局参数，后续修改任意参数时，整体模型可自动完成关联更新，无需重复绘制基础特征，大幅提升同系列不同型号轮胎的设计迭代效率。建模流程遵循环形零件的设计逻辑，先绘制轮胎的轴向截面轮廓，精准还原胎面的弧形接地曲面、胎侧的过渡倾斜角度、胎圈与轮毂贴合的密封卡位结构，再通过环形折弯特征将平面截面轮廓弯折为闭合的环形胎体基础形态。胎纹部分采用阵列结合可变截面扫描的方式完成，针对越野轮胎的抓地需求，设计了错落排布的块状防滑花纹，每个花纹块的边缘做了小圆角过渡处理，既还原真实轮胎的脱模工艺特征，也避免应力集中导致的橡胶开裂问题；胎侧区域预留了品牌标识、参数标注的浮雕特征位，通过偏移曲面结合投影雕刻的方式实现文字与标识的立体效果，与真实轮胎的侧壁印刷结构完全一致。材质与渲染阶段，为胎体主体赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的细微磨砂质感，针对胎面与地面接触的边缘区域做轻微的磨损质感处理，提升模型真实感；胎侧的文字标识赋予深绿色半哑光材质，与黑色胎体形成清晰视觉区分，渲染时采用柔和的侧上方打光，清晰呈现胎纹的凹凸层次、胎侧的曲面过渡弧度，同时投射出自然的软阴影，完整展现轮胎的整体形态与结构细节。整个设计过程严格遵循真实轮胎的生产工艺逻辑，所有特征均可通过参数调整快速适配不同规格的轮毂、不同使用场景的胎纹需求，既可以作为产品设计阶段的方案验证模型，也可用于装配仿真、渲染展示等多个场景。
