带降落伞结构的小型仿生机器人设计

　　这套带降落伞结构的小型仿生机器人，核心落地场景围绕桌面级3D打印的创意验证与轻量化空投装置原理演示展开，很多做创客教育、小型无人装置空投测试的工程师，都会参考这类结构做原理性验证，不需要复杂的开模工序，直接用FDM设备就能完成主体零件的制作，落地门槛极低。

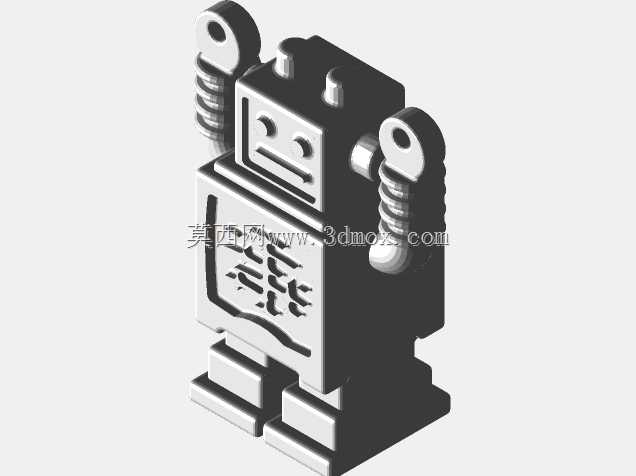

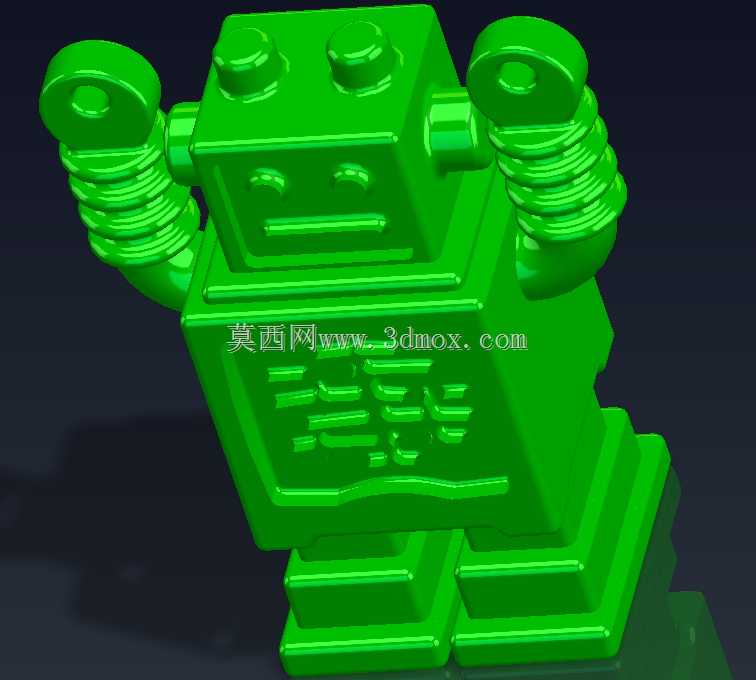

　　从实际用途来看，它并非面向工业级重载空投场景，更多是作为小型载荷缓降结构的验证载体，比如搭配微型传感器做低空下落姿态测试、青少年科创教育的机械结构演示，或是作为创意桌面摆件展示机械结构的巧思，主体机器人部分参考了经典小兵人造型做了结构简化，去掉了冗余的曲面细节，所有壁厚都控制在1.2mm到1.8mm之间，既保证打印过程中不会出现翘曲变形，也能尽可能降低整体自重，匹配降落伞的承载上限。

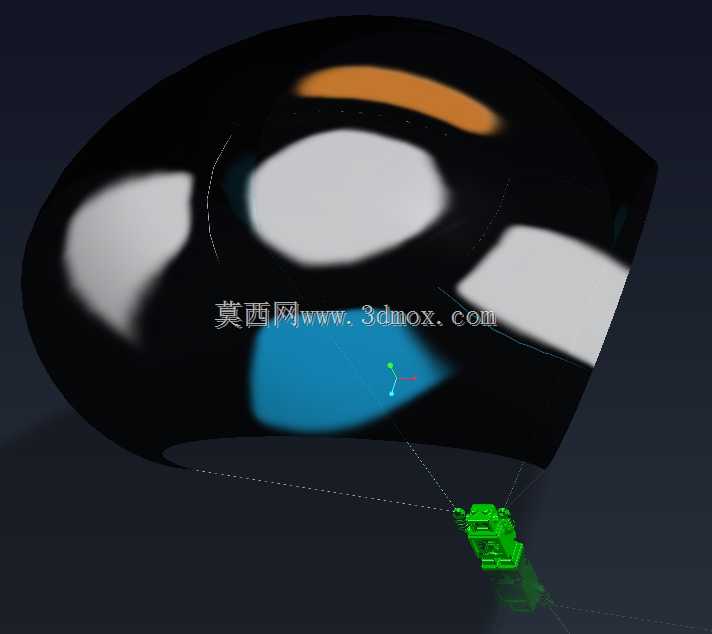

　　设计思路上没有采用传统降落伞的一体式伞面结构，反而选用了日常随处可得的薄型塑料袋作为伞面基材，这一选择完全是从工程实用性出发：薄塑料袋的面密度远低于常规纺织伞布，自重极轻，同时材料本身具备足够的韧性，下落过程中能自然兜风形成阻力面，不需要额外做伞面的定型处理。伞面的处理逻辑也很有实操性，不需要裁切出标准的圆形伞面，只需要在袋体的侧面斜向裁切出更大的斜槽，让袋体展开后自然形成多瓣式的兜风结构，斜槽的倾斜角度直接决定了下落过程的阻力系数，裁切角度越大，伞面展开后的兜风面积越大，下落速度就越慢，调试过程中可以通过调整斜槽角度来匹配不同重量的机器人主体，不需要重新打印任何结构件，调试效率极高。

　　连接结构部分没有采用刚性连接件，而是选用了细风筝线或是高强度钓鱼线作为伞绳，这类线材的拉伸强度足够，自重几乎可以忽略，不会额外增加伞体的负载。伞绳与伞面的连接没有采用常规的打孔绑扎方式，而是参考了户外露营常用的薄板弯折绳结打法，将绳结直接固定在伞面裁切后的边角位置，这种绳结的优势在于不需要在薄伞面上打孔，避免了孔位处的应力集中导致伞面撕裂，同时绑扎完成后绳结不会滑脱，能长期保持伞绳的长度一致性，保证下落过程中伞面不会出现偏斜。伞绳与机器人主体的连接点设置在机器人肩部的四个对称凸台上，每个凸台都做了0.8mm的圆角过渡，避免打印过程中出现应力开裂，同时凸台上预留了0.5mm的穿线孔，穿线后只需要滴一小滴瞬间胶就能完成固定，不需要额外的紧固件，装配过程非常简便。

　　外形尺寸与安装边界方面，机器人主体的打印尺寸控制在40mm×25mm×30mm以内，刚好适配绝大多数桌面级FDM打印机的最小打印行程，不需要拆分零件就能一次性打印完成，打印时不需要添加支撑结构，所有悬空角度都控制在45度以上，能有效降低打印后的后处理工作量。伞面完全展开后的直径在300mm左右，对应的伞绳长度统一为220mm，这个长度比例经过反复调试，能避免下落过程中伞绳与伞面发生缠绕，同时保证伞面能第一时间完全展开，不会出现伞面塌陷的问题。整个装置的总重量控制在15g以内，对应的终端下落速度能稳定在1.2m/s到1.5m/s之间，落地时的冲击力不会损坏机器人主体上搭载的微型元件，哪怕从3米左右的高度自由下落，也能保持结构完整。

　　实际调试过程中需要注意几个细节：首先是伞绳的长度必须保持一致，哪怕存在2mm的长度差，都会导致下落过程中伞面倾斜，出现螺旋下坠的情况，影响缓降效果；其次是伞面的材质尽量选择不带防静电涂层的普通PE塑料袋，这类材料的表面摩擦系数适中，展开过程中不会因为静电吸附导致伞面粘连；最后是机器人主体的重心必须调整到几何中心的正下方，打印时可以在机器人底部预留1mm的配重安装槽，必要时可以塞入一小段保险丝调整重心位置，保证下落过程中机器人始终保持竖直姿态，不会出现翻滚导致伞绳缠绕。

　　这套结构的拓展性也很强，如果需要搭载更重的载荷，只需要等比例放大伞面的裁切尺寸，同时对应增加伞绳的数量即可，不需要改动机器人主体的连接结构，对于刚接触机械结构设计的从业者来说，是非常好的轻量化结构设计练习案例，能直观理解空气阻力、重心配平、绳结连接这些基础机械知识在实际项目中的应用，不需要复杂的加工设备就能完成从设计到实物验证的全流程。
