FlyingBear P905X双吹冷却结构件

　　在桌面级FDM 3D打印的实际生产场景中，打印件翘曲、层间结合不良、悬垂面拉丝一直是影响成品精度的核心痛点，尤其是在打印PLA、PETG等对冷却速率敏感的耗材时，挤出后熔融丝材的冷却均匀性直接决定了成型质量。这套适配FlyingBear P905X机型的双吹结构，正是针对原厂单风道冷却覆盖不足的问题做的定向优化，从实际装机测试的效果来看，它能让挤出头出料口两侧的熔融丝材在0.2秒内完成定型，哪怕是打印30度以下的小角度悬垂结构，也不会出现丝材下坠、积瘤的问题。

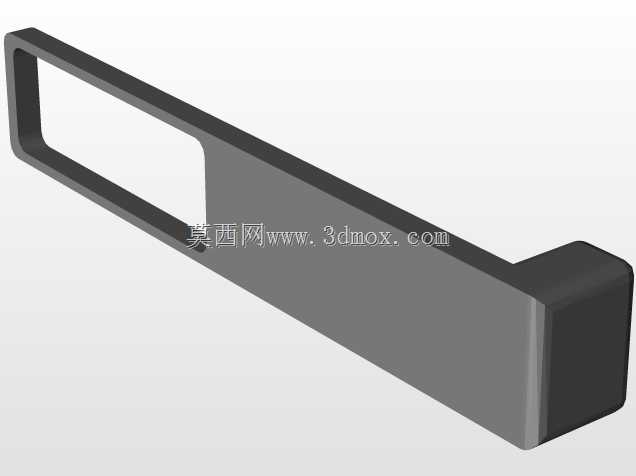

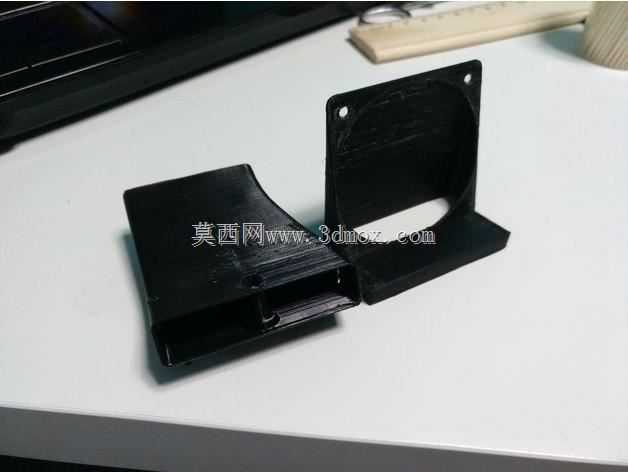

　　从结构设计的思路来看，这套双吹结构没有采用市面上常见的独立双风扇堆叠方案，而是依托原厂挤出头的安装空间做了一体化风道整合，整体外壳采用3D打印光敏树脂制作，打印完成后只需要用强力胶将各拼接面粘合即可完成组装，不需要额外做螺丝孔位的攻丝处理，普通用户也能快速完成改装。风道内部做了渐缩式的流道设计，气流从风扇端进入后，会沿着流道被均匀分流到出料口的左右两侧，出风口做了15度的倾斜导向，刚好对准喷嘴下方2-5mm的熔融区，既不会因为气流直吹喷嘴导致喷嘴温度波动，也能保证刚挤出的丝材第一时间接触到冷却气流。

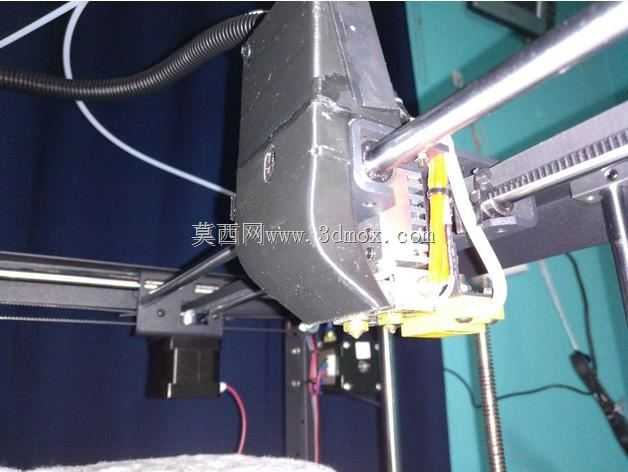

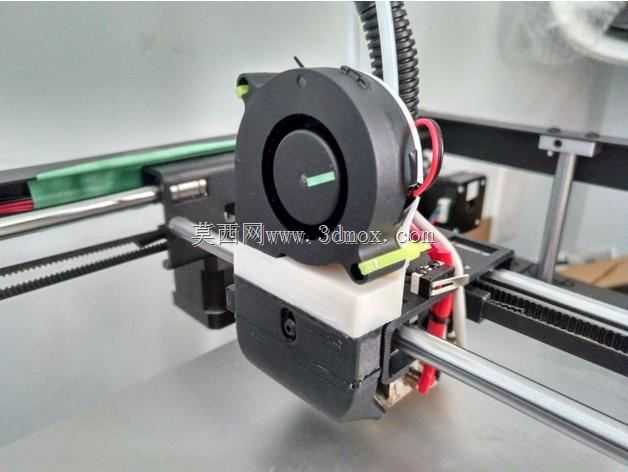

　　考虑到FlyingBear P905X的打印头运动空间限制，这套双吹结构的外形尺寸做了严格的边界控制，整体宽度不超过原厂挤出头的最大外轮廓，X轴运动时不会和两侧的线性导轨、同步轮发生干涉，Z轴抬升时也不会触碰打印平台的调平探针。安装时不需要对原厂挤出头做任何打孔、切削改造，只需要替换掉原厂的单风道外壳，利用原有风扇的安装螺丝位就能完成固定，安装后打印头的整体重量仅增加12g，不会给X轴的运动皮带带来额外负载，长时间高速打印也不会出现丢步、异响的问题。

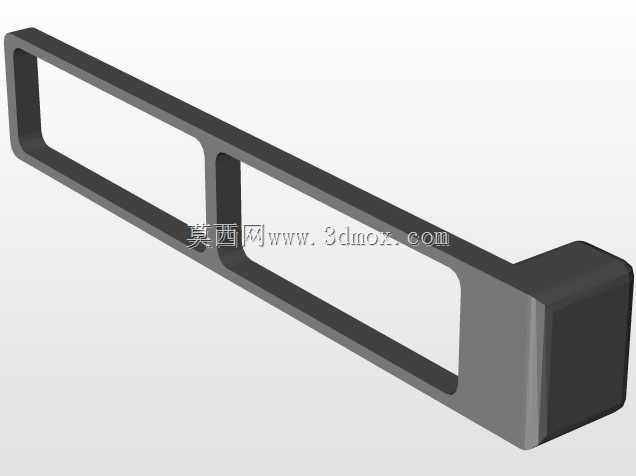

　　在实际的功能表现上，双风道的设计相比原厂单风道，冷却覆盖范围从原来的单侧120度扩展到了双侧240度，打印环形薄壁零件时，不会出现单侧冷却不足导致的壁厚不均问题；打印小尺寸立柱零件时，也不会因为单侧气流吹拂导致零件倾斜、层纹偏移。风道的出风口做了格栅式的分流设计，气流不会集中在某一个点造成局部过冷，而是以均匀的面状气流覆盖熔融区，哪怕是打印0.1mm层高的高精度零件，也能保证每一层的冷却速率一致，层间结合强度不会因为冷却过快出现下降。

　　从结构细节的处理来看，这套双吹结构的走线槽做了内嵌式设计，风扇的供电线可以沿着风道侧面的凹槽排布，不会在打印头运动时和周围的管线发生缠绕，也不会因为长期运动摩擦导致线材破损。风道和挤出头的接触面上做了0.2mm的让位槽，贴入一层薄的耐高温泡棉后就能实现密封，避免气流从拼接缝隙泄漏，保证出风口的风压足够。针对打印ABS等需要高温腔温的耗材场景，这套结构的风道材料选用了耐温80度的光敏树脂，在60度的腔温环境下长期使用也不会出现变形、风道塌陷的问题，不需要在打印高温耗材时额外拆除冷却结构。

　　在实际的装机适配过程中，需要注意风扇的选型要和原厂的风扇参数匹配，不要随意更换更高转速的风扇，避免因为电流过大导致主板的风扇供电口过载。粘合风道各部件的时候，要注意不要把胶水流到风道内部，不然会堵塞流道影响气流分布，粘合后可以用压缩空气吹一下风道内部，确认没有残留的胶水堵点再装机。安装完成后可以手动移动打印头到全行程的各个极限位置，确认和风道周围的结构没有干涉，再进行调平、打印测试，第一次打印时可以先打印一个20mm的温度校准塔，确认冷却效果和喷嘴温度匹配后再打印大尺寸零件。
