手提塑料袋用多联塑料提手结构设计

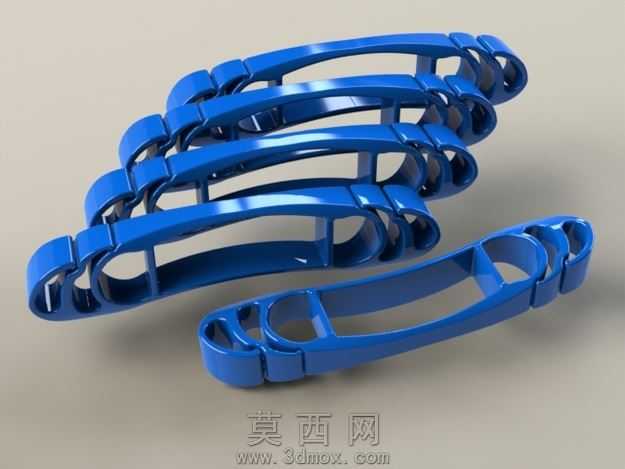

本作品为适配塑料袋提携使用的多联塑料提手结构，采用SolidWorks完成全参数化三维建模，建模过程中优先以注塑成型工艺要求为核心逻辑，对整体结构做了面向量产的合理化设计。整体建模从提手的受力基准面开始绘制草图，先勾勒出单组提手的长条形主体轮廓，针对手部握持的接触区域做了圆弧过渡的曲面处理，避免尖锐棱角在提携重物时产生硌手的不适感，同时在主体结构上设计了连续的镂空减重区域，在保证结构强度的前提下减少塑料原料的使用，降低单件产品的生产成本。提手两端的挂扣结构采用了带限位卡扣的铰接式设计，建模时精准控制了卡扣的配合公差，既可以快速卡入塑料袋的提绳部位，又能在承重状态下防止提绳滑脱，同时多联提手之间通过可弯折的连接筋实现串联，单个提手单元可独立使用，也可根据携带塑料袋的数量灵活拆分，最多可同时提携四个塑料袋，大幅提升日常购物拎取物品的便利性。材质设定上选用高密度聚乙烯塑料材质，渲染时赋予模型高光亮面的蓝色塑料质感，通过调整材质的反射率、粗糙度参数，还原注塑塑料件表面光滑、色泽均匀的真实质感，渲染场景采用柔和的漫反射光照，搭配浅灰色哑光背景，清晰展现提手的结构细节与曲面过渡效果。结构设计层面充分考虑了人体工学特性，握持区域的弧度贴合手掌自然弯曲的形态，分散提携时重物对手掌的局部压力，整体壁厚均匀控制在2mm左右，符合注塑件的壁厚设计规范，避免成型过程中出现缩痕、翘曲等工艺缺陷，连接部位的圆角处理也有效降低了应力集中问题，保证提手在承受额定重量时不会发生结构断裂。整个模型的建模逻辑清晰，特征树排布规整，所有配合部位的尺寸都经过严谨校验，既可以直接用于注塑模具的开发参考，也可作为日常便携五金配件的设计参考方案，完整还原了塑料提手从功能构思到结构落地的全流程设计思路。
