多辐条槽面传动滑轮三维结构设计

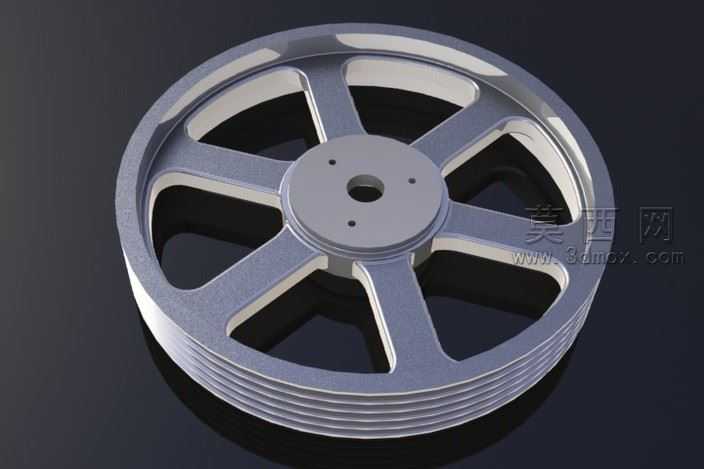

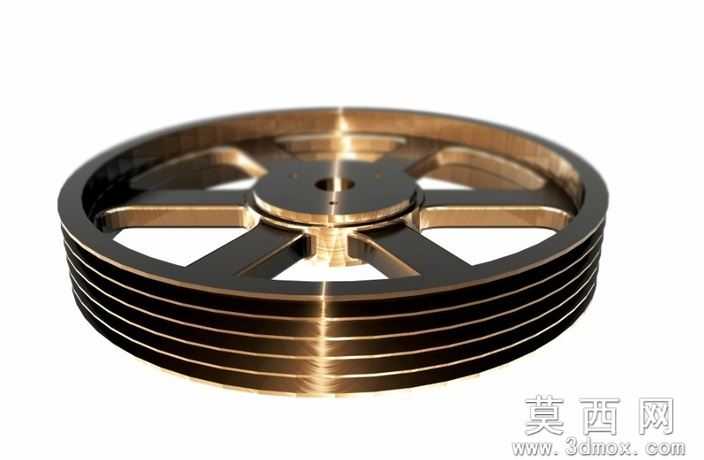

本滑轮三维模型采用SolidWorks软件进行全参数化建模设计，建模过程严格遵循机械传动零件的设计规范，从基准轴、基准面的搭建开始，依次完成轮毂、轮辐、轮缘、绳槽各部分的特征创建。轮毂部分设计为同轴阶梯通孔结构，适配对应直径的转轴安装需求，孔位边缘做了倒角处理，既消除装配时的锐边干涉，也能减少应力集中风险；轮辐采用对称式多辐条结构，在保证整体结构强度、承载能力的前提下，有效降低了滑轮自身重量，减少转动惯量，提升传动过程中的动态响应性能，辐条与轮毂、轮缘的衔接位置均做了平滑过渡的圆角处理，避免应力集中导致的结构失效。轮缘部分设计有多道平行的环形绳槽，槽面弧度经过优化计算，能够与配套传动绳索完美贴合，增大接触摩擦力，减少绳索传动过程中的打滑、跑偏问题，同时槽面边缘做了圆弧过渡处理，避免长期使用过程中对绳索造成磨损割伤，延长绳索的使用寿命。材质配置上，模型预设了金属铸铁材质效果，渲染时调整了金属粗糙度、反射率参数，还原出工业五金零件的真实质感，表面纹理处理贴合实际机加工后的表面状态，能够直观呈现成品零件的视觉效果。设计过程中充分考虑了滑轮的实际应用场景，兼顾了传动效率、结构强度、装配兼容性与使用寿命，整体结构简洁合理，无冗余特征，各部分尺寸比例协调，既可以用于机械结构的虚拟装配验证、运动仿真模拟，也可作为五金配件设计、传动机构开发的参考素材，能够直接导入各类三维装配场景中使用，适配起重设备、传动机构、输送设备等多种应用场景的设计需求。
