四杆机构无链传动杠杆式三轮车结构

　　这款杠杆式三轮车的设计，核心是跳出传统人力三轮车依赖链传动的固有思路，采用平面四杆机构作为动力传递核心，从根源上规避了链条使用过程中易脱落、需定期润滑张紧、磨损后传动效率骤降的常见问题，在短途人力代步、小载重物料转运的场景下，能大幅降低日常维护的频次与成本。从实际使用场景来看，这类无链传动的三轮车适配社区短途代步、园区小件物料转运、城郊短途载人载物需求，尤其适合对维护便利性要求较高的使用场景，比如社区老年代步、市场商户短距离拉运轻量货物，没有链条油污沾染衣物的困扰，传动结构外露部件少，使用过程中卷入杂物、卡滞的概率远低于传统链传动车型。

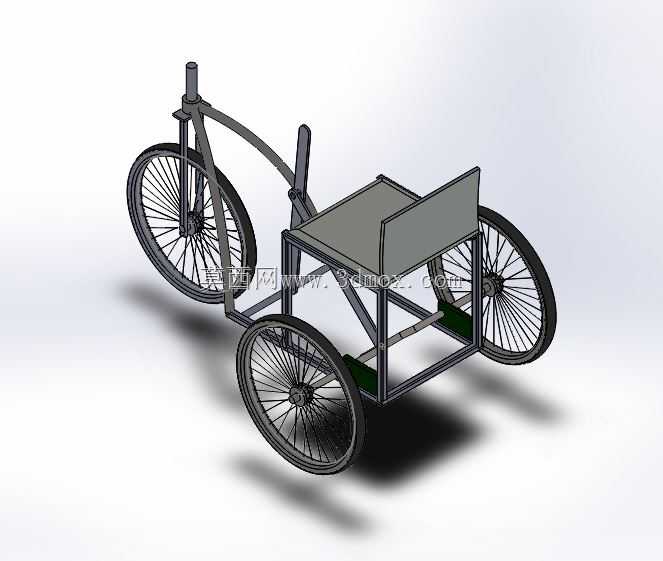

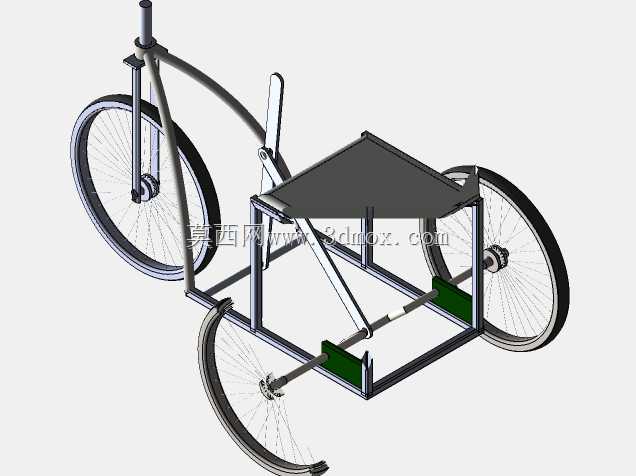

　　从功能特性上看，整车采用前单轮转向、后双轮承重的布局，转向把直接连接前轮转向轴，转向传动比直接，转向操作的反馈清晰，没有多余的转向传动间隙，低速行驶时的转向操控门槛更低，即使是没有骑行经验的使用者，也能快速掌握操控逻辑。后部的乘坐/载物平台采用框架式方管焊接结构，平台底部预留了脚踏放置空间，两侧的脚踏位置与杠杆传动的输入摆臂做了集成设计，使用者通过双脚交替踩动摆臂，即可通过四杆机构将往复摆动转化为后轮的旋转动力，动力传递过程没有链条的柔性滑动，踩踏的动力反馈直接，不会出现传统三轮车链条松旷时的踩踏空程问题。

　　设计思路上，整车的结构布局优先考虑了加工与装配的便利性，车架主体全部采用标准规格的金属方管裁切焊接成型，不需要复杂的冲压模具或者定制异型管材，普通的机加工门店即可完成车架的加工制作，大幅降低了小批量试制的成本。四杆机构的杆长参数经过运动学仿真校核，确保踩踏行程符合普通人下肢的活动范围，踩踏过程中不会出现机构死点，动力输出的全程传动比波动控制在合理区间，避免踩踏过程中出现忽轻忽重的顿挫感。车轮采用标准的辐条式车轮，与常规自行车、三轮车的车轮配件通用，后期更换维修不需要定制特殊配件，零部件的通用性极强。

　　从安装边界与外形尺寸来看，整车的长度控制在1.8米以内，宽度控制在0.9米以内，转向时的最小转弯半径小于2米，在狭窄的社区道路、市场巷道内可以灵活转向掉头，不需要过大的通行与停放空间。车架的离地间隙控制在120毫米左右，既可以平稳通过普通的路面减速带、小坑洼，也不会因为重心过高影响行驶稳定性，后部载物平台的高度距离地面450毫米左右，上下车或者放置搬运货物时不需要过度抬腿或者抬升重物，使用过程的人体工学表现更合理。车架的后轴位置做了加强焊接处理，双后轮的安装同轴度通过焊接工装保证，避免行驶过程中出现后轮偏磨、行驶跑偏的问题，四杆机构的各个铰接点都采用了标准的销轴与轴套配合，预留了润滑注油孔，长期使用磨损后可以快速更换轴套，不需要整体更换传动杆件。

　　不同于传统三轮车的链传动结构需要定期调整链条张紧度、清理链条油污、更换磨损的链片与飞轮，这款杠杆传动结构的维护点仅集中在几个铰接销轴位置，日常维护只需要定期向铰接点注入润滑脂即可，传动结构的外露部分没有易松脱的小零件，日常使用的故障率更低。在结构强度设计上，车架的方管壁厚选择兼顾了轻量化与承重需求，整车自重控制在合理区间，单人即可完成短距离的挪移搬运，后部载物平台的额定承重可以满足单人乘坐或者100公斤以内的轻量货物载运，完全覆盖日常短途代步与轻载转运的使用需求。转向部分的限位结构做了刚性限位设计，避免转向角度过大造成的侧翻风险，前轮的前倾角与拖距参数参照成熟的自行车转向参数设定，行驶过程中具备自动回正的趋势，低速行驶时的操控稳定性更强，不需要使用者时刻用力修正方向。
