辐条式自行车前轮结构三维设计

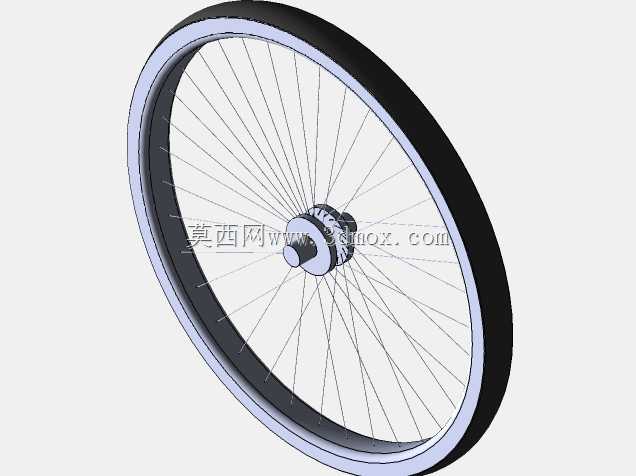

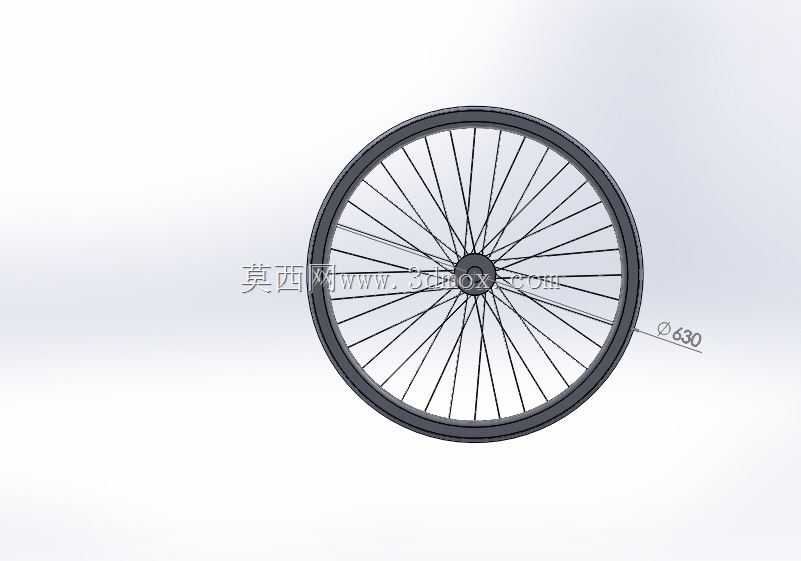

　　日常通勤、运动骑行场景里的自行车前轮，承担着转向承载、滚动导向的核心作用，和后轮的驱动承载定位有明显区别，建模时需要优先匹配前叉的安装接口、刹车系统的配合边界，不能只做外观曲面的复刻。这个轮组采用经典的等径辐条交叉编织结构，轮圈外径标注为Φ630，适配常规28寸规格的外胎安装，轮圈的胎座位置预留了标准外胎卡装的凹槽深度，胎边卡槽的宽度匹配常见的城市车、公路车外胎胎唇尺寸，安装时不需要额外修磨轮圈边缘就能完成外胎与内胎的装配。

　　设计时先确定花鼓的轴心位置，以轴心为基准向外辐射排布辐条，每根辐条的张紧角度经过对称排布，避免轮圈组装后出现偏摆、跳动的问题；花鼓两端的轴杆直径、锁死螺纹长度，匹配常规民用自行车前叉的开档尺寸，轴端的锁紧螺母安装位预留了足够的扳手操作空间，装车调试时不需要额外打磨花鼓端盖就能完成前叉与轮组的锁紧固定。辐条与轮圈的连接位置采用标准条母结构，建模时预留了条母的沉头安装孔，孔位的角度和辐条的倾斜角度完全对齐，实际组装时不会出现辐条别劲、条母无法拧入的问题，轮圈上的条母孔均匀分布，相邻孔位的节距误差控制在装配允许范围内，保证编圈时每根辐条的长度公差一致，降低后期轮组校正的工作量。

　　轮圈的截面采用双层空腔结构，在保证整体刚性的同时降低轮组自重，轮圈侧壁的厚度匹配常见的钳形刹车、V刹的摩擦接触需求，刹车边的表面平整度预留了打磨余量，实际生产组装后不需要额外车削刹车边就能保证刹车时的摩擦接触面积，避免刹车异响、制动力不足的问题。从实际使用的角度看，前轮的受力方向和后轮存在差异，除了承载骑行者的垂直载荷外，转向时还要承受侧向的冲击力，因此辐条的编织方式采用交叉编法，相比直拉编法能更好地分散侧向受力，遇到路面颠簸、小幅度冲击时，辐条能通过微小的弹性形变吸收部分震动，避免轮圈直接受冲击出现变形。

　　建模过程中需要注意几个容易被忽略的安装边界：首先是花鼓中心到轮圈中心的对中度，必须和前叉的安装中心对齐，否则装车后会出现车轮偏斜、骑行跑偏的问题；其次是轮圈的外径尺寸，要和配套的挡泥板、前叉腿的内侧间隙预留足够的安全距离，避免车轮滚动时蹭到前叉或者挡泥板；第三是花鼓轴杆的突出长度，要保证前叉叉脚安装后，锁紧螺母能完全压住叉脚的安装面，不会出现轴杆过短锁不紧、或者过长影响快拆/螺母安装的问题。

　　对于结构设计从业者来说，这类轮组的建模不能只追求外观的相似性，要结合实际装车的装配逻辑，把每个连接位置的配合关系做准确：比如辐条和花鼓法兰盘的穿条孔位，要对应交叉编法的进出孔位置，不能出现辐条互相干涉的情况；条母和轮圈的配合要预留适当的间隙，方便编圈时调整辐条张紧度；轮圈的气门芯孔位置要避开辐条的排布路径，保证充气时能顺利连接打气筒，不会被辐条挡住气嘴。

　　实际应用中，这类辐条式前轮相比一体轮组，维护成本更低，单根辐条断裂后可以单独更换，不需要整体更换轮组，更适合日常通勤、长途骑行的使用场景，在遇到路面坑洼冲击时，辐条的弹性结构能更好地分散应力，降低轮圈开裂的风险。建模时还原的结构细节，能直接用于后续的工程出图、编圈工艺指导，也能作为自行车整车装配仿真的子部件，验证轮组和前叉、刹车、外胎等周边部件的装配干涉问题，减少实物试装时的修改成本。
