通用汽车LS1ITB进气节气门组件三维设计

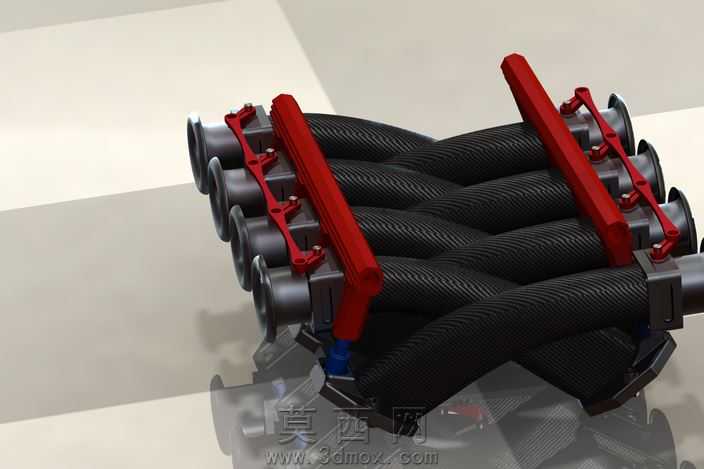

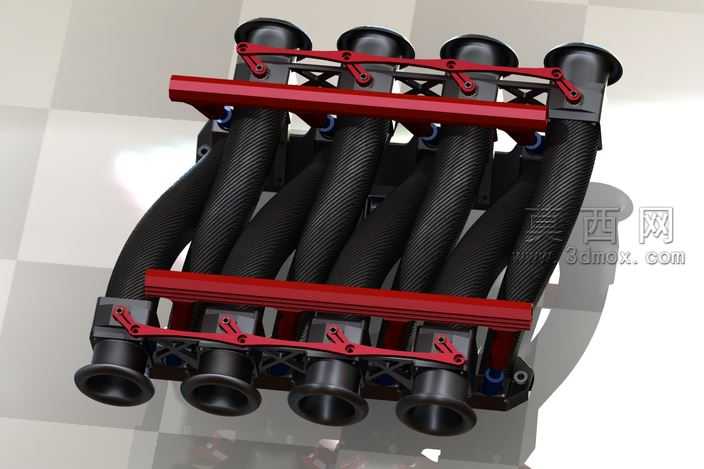

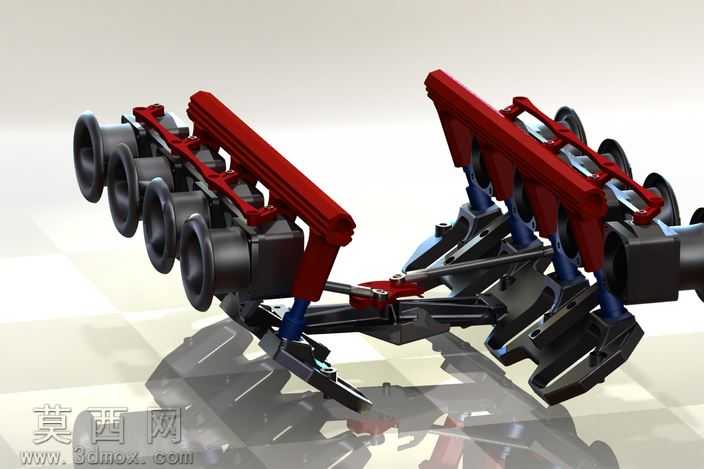

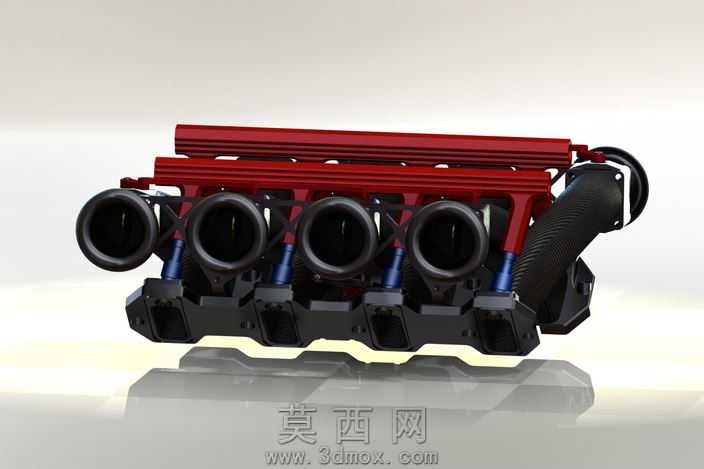

本作品为通用汽车LS1系列发动机配套的ITB独立节气门进气组件三维建模成果，建模过程依托专业三维机械设计软件完成全参数化构建，完整还原了该高性能进气系统的全部结构细节。建模阶段首先梳理进气组件的层级装配关系，将整体结构划分为进气喇叭口、独立节气门阀体、喷油器安装基座、主进气稳压腔、进气连接管路、密封固定结构六大核心模块，每个模块均按照实际机械加工与装配逻辑完成独立建模，确保各部件间的装配公差符合汽车零部件设计规范。材质渲染环节针对不同部件的实际应用材质做了精细化区分：进气稳压腔与节气门主体采用高强度铸铝材质，渲染时还原铸铝件经阳极氧化处理后的深红色哑光金属质感，表面添加细微的颗粒质感模拟真实工艺痕迹；进气喇叭口采用抛光铝合金材质，渲染时突出金属表面的高光反射特性，还原进气口光滑导流面的工艺特征；喷油器固定基座采用耐高温工程塑料材质，渲染时呈现黑色哑光磨砂质感，与金属部件形成清晰的材质区分；连接管路采用碳纤维编织复合材料，还原碳纤维表面的斜向编织纹理与半哑光的特殊质感；密封衬垫与固定卡扣采用橡胶材质，添加细微的弹性材质纹理提升真实感。结构设计上完整还原了独立节气门的工作逻辑，四个独立节气门阀体分别对应发动机的四个气缸，每个节气门都预留了喷油器安装位、节气门轴转动空间、密封胶圈安装槽，主稳压腔采用等长进气道设计，确保每个气缸的进气效率一致，侧面的大口径进气连接管预留了卡箍安装位，可与空气滤清器总成完成对接。设计思路围绕高性能发动机的进气效率提升需求展开，独立节气门结构相比传统单节气门结构可大幅降低进气阻力，提升发动机高转速区间的进气响应速度，等长进气道的设计可保证各缸进气均匀性，稳压腔的容积经过反复参数调整，兼顾低转速扭矩输出与高转速功率提升的需求，所有安装孔位、连接结构均参考通用LS系列发动机的原厂安装标准设计，可直接用于后续的性能改装方案验证、零部件开模生产参考，也可作为汽车进气系统教学演示的三维素材使用，建模过程中所有特征均保留参数化历史记录，可根据不同的排量需求、改装目标快速调整进气道长度、稳压腔容积、节气门口径等核心参数，具备较高的二次修改与拓展使用价值。
