汽车动力系统高精度曲轴结构设计

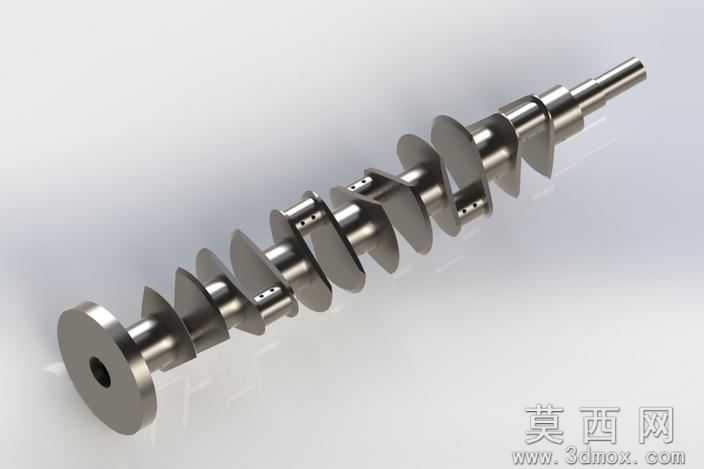

本曲轴三维模型采用SolidWorks软件进行全参数化建模设计，建模过程严格遵循内燃机曲轴的实际工程设计规范，完整还原了直列多缸发动机曲轴的全部结构细节。建模初期先梳理曲轴的整体布局逻辑，根据多缸机的点火间隔角确定各曲柄销的相位排布，确保各曲拐的夹角符合动力输出的平衡性要求，从主轴颈的基准轴线出发，依次完成前端轴、各主轴颈、曲柄臂、曲柄销、平衡块、后端输出法兰的特征搭建。模型的细节处理十分严谨，主轴颈与曲柄销的表面均设计了符合工程要求的润滑油道孔，油道采用斜向贯通的结构设计，可保证发动机运转过程中压力润滑油能够顺利输送到各摩擦副表面；各轴颈与曲柄臂的衔接处均做了圆角过渡处理，避免应力集中问题，符合实际零件的抗疲劳设计要求；平衡块采用偏心配重结构，其轮廓经过优化，可有效抵消曲轴运转时活塞连杆组产生的往复惯性力与旋转惯性力，降低发动机的振动水平。材质渲染阶段采用金属合金钢材质，模拟锻钢曲轴的真实金属质感，表面设置了符合机加工特征的细腻粗糙度，轴颈区域做了高亮的磨削面效果，还原成品零件的精加工表面状态，非配合面保留了均匀的金属哑光质感，整体渲染效果真实还原了锻钢曲轴的工业质感。结构设计上充分考虑了曲轴的装配需求，前端轴预留了正时齿轮、皮带轮的安装定位轴段，后端法兰设置了与飞轮连接的螺栓孔定位特征，各主轴颈的直径、长度参数均参考量产车用曲轴的通用尺寸规范，曲柄臂的厚度、平衡块的配重轮廓均经过结构合理性校验，整体模型无几何错误，特征树逻辑清晰，可直接用于运动仿真、结构有限元分析、教学演示等场景，能够直观展示曲轴的动力传递原理与结构组成，帮助学习者理解内燃机核心动力部件的设计逻辑。
