万泰步进电机驱动器DIN导轨安装支架

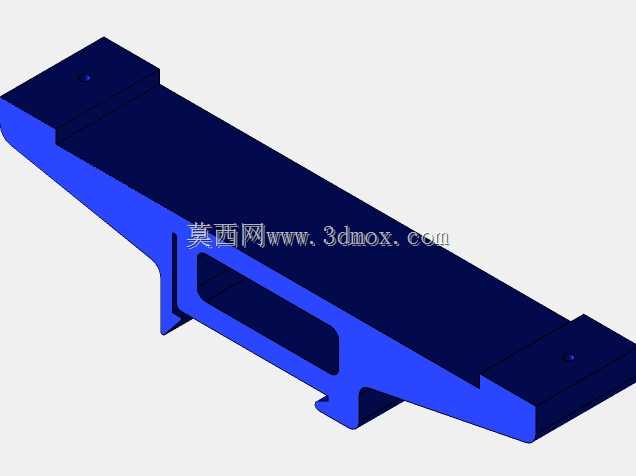

　　在工业自动化电控柜的装配场景中，DIN导轨是电气元件集成安装的核心载体，绝大多数低压电器、驱动模块、控制单元都依托标准DIN导轨实现快速卡装与排布，而这款适配DQ542MA步进电机驱动器的导轨支架，正是为解决特定驱动器无原生导轨卡扣、无法直接适配标准导轨安装的需求设计的配套结构件。日常做电控柜布局时，经常遇到部分步进驱动器仅支持螺丝穿孔固定，无法直接卡装在35mm标准DIN导轨上的情况，若直接在柜内安装板打孔固定，不仅会增加装配工序，后期维护拆卸也十分不便，还会打乱柜内元件的排布规整性，这款支架就是专门填补这一安装适配缺口的结构件。从实际功能来看，该支架一端通过卡扣结构与标准DIN导轨实现可靠卡合，

　　另一端通过预留的安装孔位与DQ542MA步进驱动器的本体固定孔精准对位，将驱动器的载荷均匀传递到导轨上，避免驱动器在设备运行振动环境下出现松脱、移位的问题。设计过程中首先要匹配标准DIN导轨的卡接尺寸，导轨卡槽的开口尺寸、卡扣的弹性变形量都经过反复校核，既保证安装时可以轻松按压卡入导轨，又能在长期振动工况下保持足够的卡紧力，不会出现沿导轨窜动或者意外脱开的情况。支架的主体承托结构采用了带加强筋的槽型截面，在控制整体重量的同时提升了结构刚性，毕竟步进驱动器本身有一定重量，加上设备运行时的持续振动，若支架刚性不足，长期使用会出现形变，导致驱动器安装歪斜，甚至影响接线端子的连接可靠性。支架两端的安装凸台专门做了加厚处理，

　　固定孔的位置严格对应DQ542MA驱动器底部的安装孔距，孔位周边做了沉台设计，装配时螺丝头部不会突出支架表面，避免与导轨或者相邻安装的元件产生干涉。从安装边界来看，支架的整体长度完全覆盖驱动器的安装跨度，安装后驱动器底部与导轨之间预留了足够的散热间隙，不会因为支架贴合过近影响驱动器底部的空气流通，避免驱动器工作时热量堆积。支架侧面的镂空结构一方面是为了减轻整体重量，减少材料消耗，另一方面也能进一步提升通风散热效果，让驱动器工作时产生的热量可以通过镂空区域快速散出。在实际电控柜排布时，这款支架可以让驱动器和其他导轨安装的断路器、继电器、端子排等元件保持统一的安装基准，柜内布线更加规整，走线槽的排布也可以沿着导轨方向统一规划，

　　大幅减少现场装配的工作量。做结构设计时，还特意考虑了安装容错性，固定孔采用了略大于螺丝直径的光孔设计，允许装配时有微小的位置调整量，避免因为加工误差导致孔位错位无法装配。卡扣部分的导向斜面做了优化，安装时不需要额外工具，对准导轨后按压即可完成卡装，拆卸时用一字螺丝刀撬动卡扣的解锁位就能快速取下，维护十分便捷。支架的边缘全部做了倒角处理，没有尖锐的毛刺棱角，装配时不会划伤操作人员的手，也不会刮破导线的绝缘层，符合电气装配的安全规范。在长期使用的可靠性方面，支架的壁厚设计兼顾了强度与韧性，既不会因为壁厚过薄导致卡扣容易断裂，也不会因为壁厚过大造成材料浪费、安装后占用过多柜内空间。针对工业现场可能存在的温湿度变化、油污腐蚀等情况，结构设计时避免了容易积灰积液的死角，镂空和槽型结构都能让灰尘、冷凝水自然滑落，不会在支架内部堆积，降低长期使用的腐蚀风险。很多自动化设备的电控柜在出厂前需要做振动测试，这款支架的卡接结构和承托结构都经过振动工况的校核，在设备运输、运行产生的持续振动下，不会出现支架断裂、驱动器移位的问题，保证电气连接的稳定性。对于设备改造场景，很多旧设备的电控柜原本采用安装板打孔固定驱动器，后期维护更换驱动器时经常遇到孔位不匹配的问题，使用这款支架就可以直接利用柜内已有的DIN导轨安装新的驱动器，不需要重新在安装板上打孔，大幅缩短改造工期，也不会破坏原有安装板的防护涂层。
