80mm直径主轴配套安装固定支架结构

　　在数控雕刻、木工开料、小型金属铣削等设备的主轴传动布局中，主轴安装支架是连接动力主轴与设备运动滑台的核心受力构件，这类支架的设计合理性直接决定主轴运行的刚性、同轴度保持能力以及长期加工的精度稳定性。这款适配80mm直径主轴的安装支架，采用开缝式夹紧结构作为核心固定逻辑，区别于传统螺栓顶紧的固定方式，开缝结构可以通过侧部锁紧螺栓的预紧力，让支架的夹持内孔产生均匀的径向收缩，完整包裹主轴的圆柱外壁，既可以避免局部顶紧造成的主轴外壁压痕、夹持应力集中问题，也能在高速主轴运行时提供更均匀的抱紧力，抑制主轴高速旋转产生的径向振动，降低加工过程中的振纹出现概率。

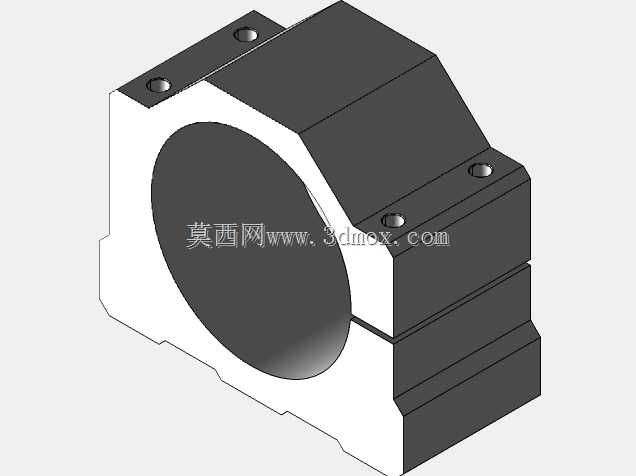

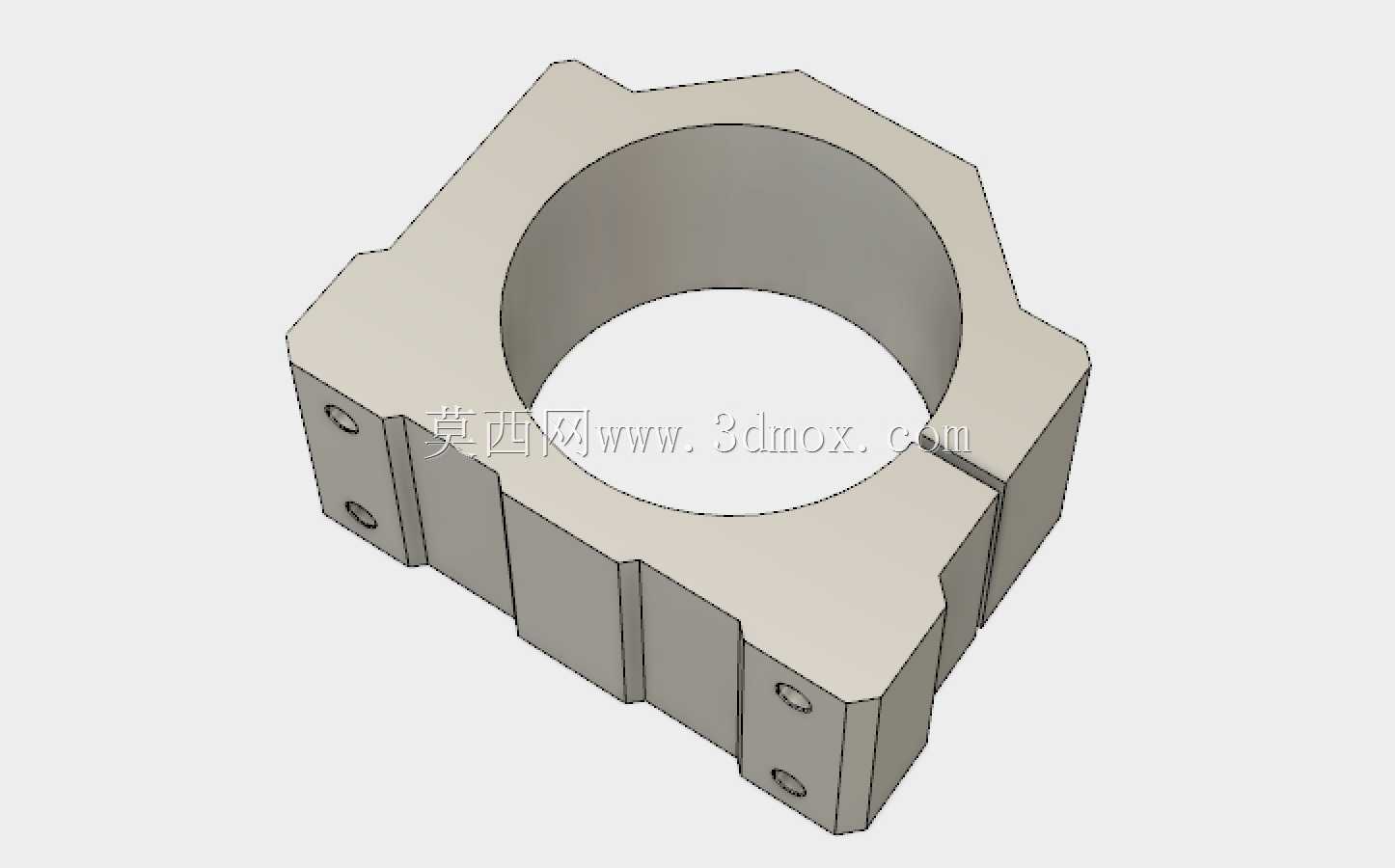

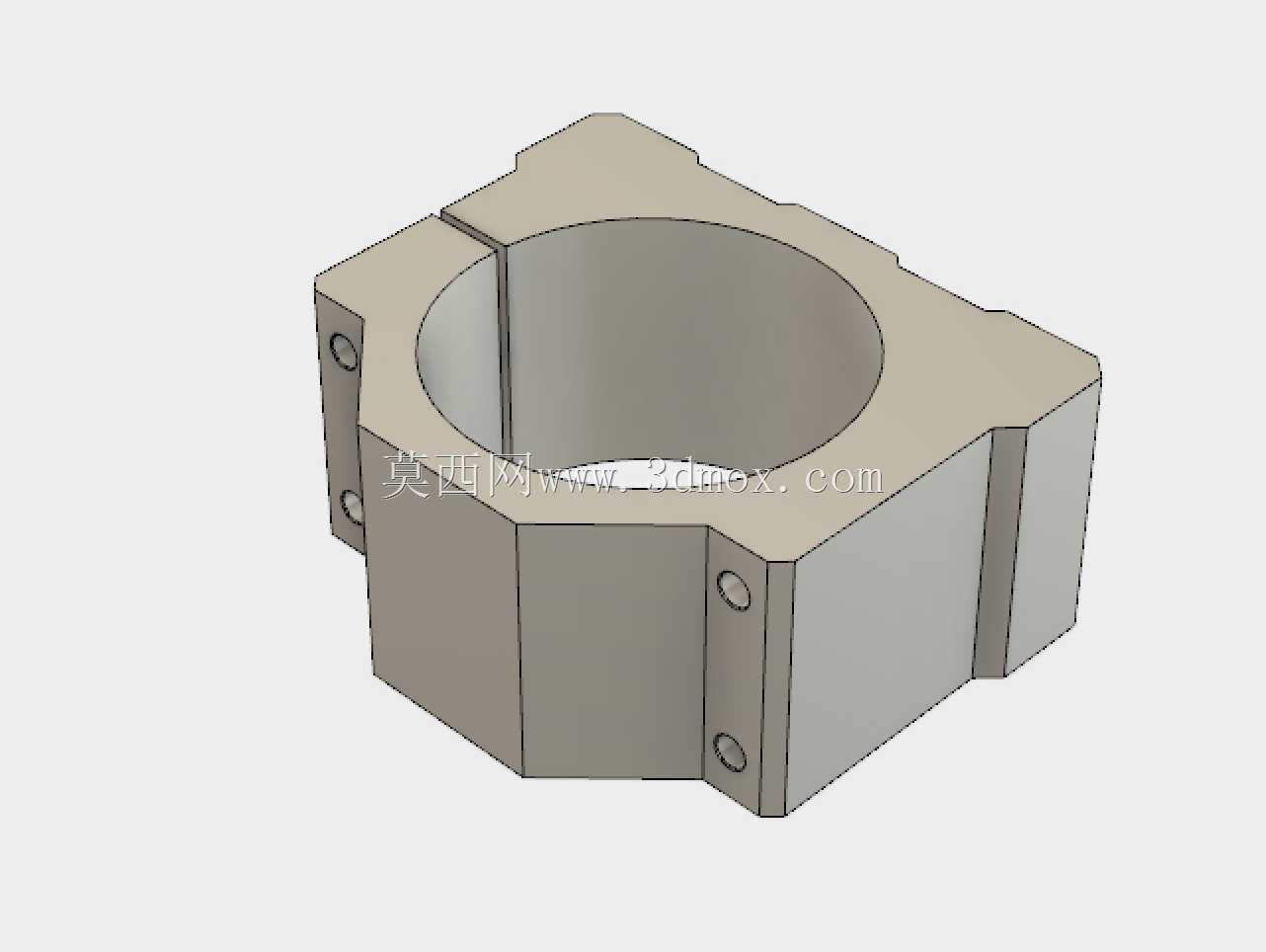

　　从结构布局来看，支架主体采用近似方形的块状本体设计，中心开设直径80mm的通孔作为主轴穿装通道，通孔一侧开设贯通的收缩缝，缝的两侧设置带安装孔的锁紧凸台，凸台上预留的螺栓孔可以适配标准内六角螺栓，通过控制螺栓的锁紧扭矩就能精准调整夹持力的大小，既可以保证主轴安装后不会在重切削工况下出现轴向窜动、径向偏转，也能在需要调整主轴伸出长度、更换主轴规格时快速松脱，降低设备调试维护的操作难度。支架的外侧安装面做了适配常见滑台安装接口的平面加工，多个侧面预留的沉头安装孔可以直接和铝型材滑台、钢板焊接滑台的安装面对接，安装时不需要额外加工转接板，能够直接匹配市面上多数行程规格的直线运动滑台安装孔位，减少设备组装时的二次加工工作量。

　　设计过程中重点考虑了受力传递路径的合理性，支架的夹持力从锁紧凸台处向内孔均匀传递，本体的壁厚经过受力校核，在满足轻量化要求的前提下，保证夹紧状态下本体的变形量控制在微米级，避免内孔失圆导致主轴夹持偏斜。支架的边角位置做了倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装调试过程中划伤操作人员，也能减少应力集中点，提升支架在长期交变切削力作用下的结构疲劳寿命。外侧的安装凸台和本体采用一体化结构，没有额外的拼接焊缝，整体加工成型后可以保证安装面和中心夹持孔的垂直度公差，安装后主轴的轴线可以和设备Z轴运动方向保持较高的平行度，避免主轴倾斜导致的加工侧面垂直度超差、刀具磨损加快等问题。

　　从实际应用场景出发，这类支架不仅可以用于常规的数控雕刻机主轴固定，也可以适配同直径的电主轴、气动主轴、钻孔动力头等旋转动力部件的安装，在非标自动化设备的钻孔工位、打磨工位、铣削工位都能作为通用的动力部件安装支撑件使用。安装边界上，支架的整体外轮廓尺寸适配常见的80mm滑台安装空间，不会和周边的拖链、管线、防护钣金产生运动干涉，锁紧螺栓的操作位置预留了足够的扳手操作空间，不需要拆解周边结构就能完成锁紧力调整、主轴拆装等操作。内孔的尺寸公差按照间隙配合设计，未锁紧状态下主轴可以顺畅穿入内孔，锁紧后可以实现无间隙抱紧，兼顾安装便捷性和固定可靠性。本体的材质选型适配常规机械加工要求，可以采用铝合金材质做阳极氧化处理实现轻量化和防锈，也可以采用45号钢做发黑处理满足重载切削场景的刚性需求，不同材质版本都可以沿用这套三维结构的尺寸参数，不需要调整安装接口尺寸，方便不同负载等级的设备选型适配。
