工业仓储用金属网格周转料箱结构设计

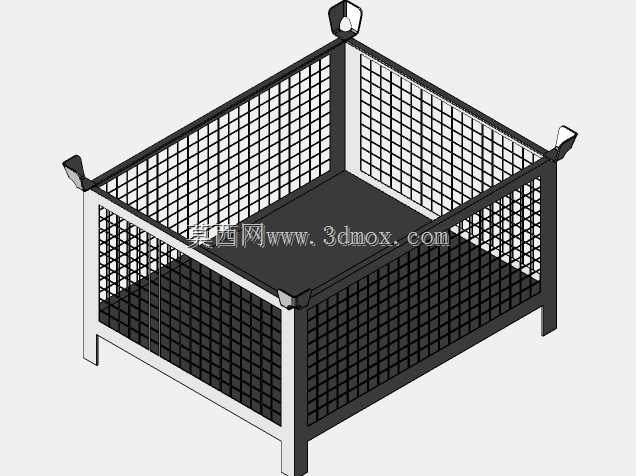

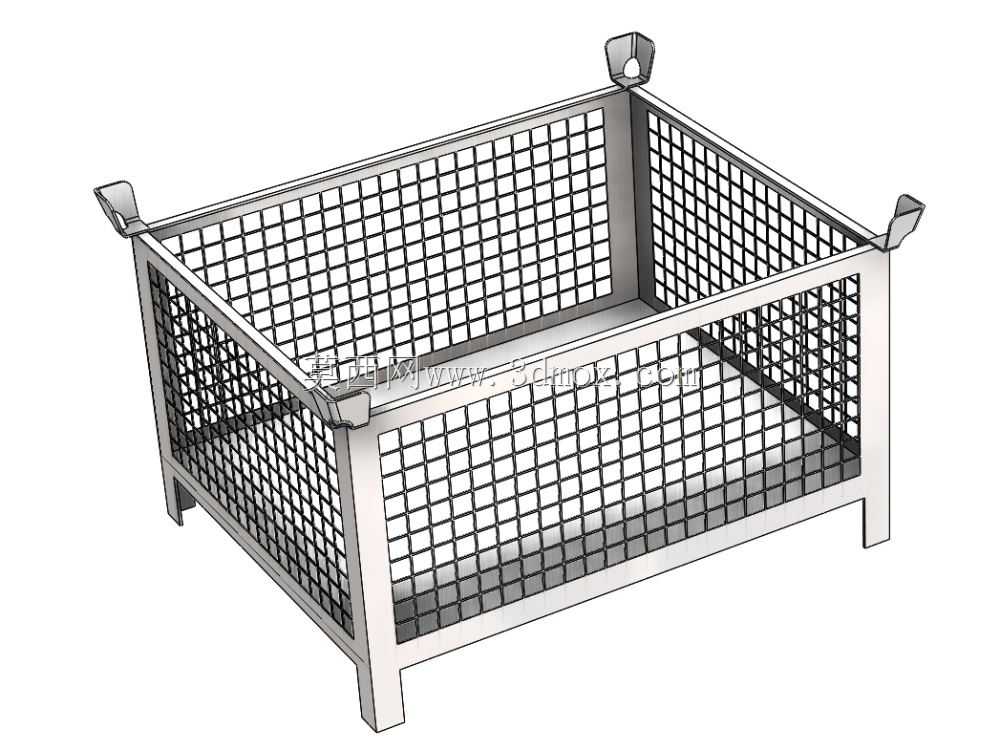

　　在生产制造车间的物料转运、仓储环节的货品堆码、物流链路的周转配送场景中，这类金属网格结构的料箱是使用频率极高的单元载具，区别于全封闭的钢制料箱，网格结构的设计首先解决了仓储管理中的可视化盘点需求，作业人员无需掀开箱盖或挪动箱体，就能直接观察到内部存放的物料种类、剩余存量，在多品类零配件的线边仓管理场景下，能大幅降低盘点的作业时长，同时网格结构相比整板焊接的箱体，自重降低近四成，在人工辅助搬运或者叉车堆叠转运时，能有效降低无效载荷的损耗，提升单次转运的有效载重占比。从结构设计的角度看，这款料箱的主体框架采用等边角钢作为承力主梁，所有的焊接节点都做了满焊后打磨处理，避免焊渣残留划伤作业人员或者刮损物料外包装，

　　箱体四周的网格采用冷拔钢丝焊接成型，网格的孔径经过针对性匹配，既可以保证常规尺寸的机械零配件、冲压件不会从网孔漏出，又能最大化减少材料用量，同时网格的钢丝交叉点全部采用电阻焊固定，抗冲击性能优于编织网结构，在物料倾倒、叉车碰撞的工况下不会出现网面散脱的问题。料箱四个顶角设置的一体式吊耳结构，同时兼顾了两种转运需求：当使用行车配合吊具进行跨车间转运时，吊耳可以直接与吊钩配合，无需额外加装捆绑带；当需要多层堆码时，上方料箱的底部支脚可以直接嵌入下方料箱顶角的定位槽内，堆码高度达到四层时依然不会出现滑移倾覆的问题，相比无定位结构的普通料箱，仓储空间利用率能提升三倍以上。箱体底部的四条支腿采用折弯槽钢制作，

　　支腿的高度预留了标准叉车货叉的插入空间，不管是手动液压搬运车还是平衡重式叉车，都可以从四个方向进叉作业，不需要在摆放时刻意调整料箱的朝向，适配窄通道仓库的作业需求。外形尺寸的设定上，980×790的外廓尺寸刚好匹配标准托盘的承载面尺寸，单个托盘上可以整齐摆放两个该型号料箱，不会出现超出托盘边缘的悬空段，避免转运过程中料箱滑落。在设计过程中，特意对料箱的边角做了圆弧过渡处理，所有外露的金属切割面都做了钝化打磨，消除锐角毛刺带来的工伤隐患，同时箱体表面做了镀锌防锈处理，在潮湿的仓储环境或者有少量切削液残留的机加工车间内使用，也不会轻易出现锈蚀掉漆的问题，使用寿命比普通喷漆料箱高出两倍以上。从实际使用的边界条件来看，

　　这款料箱的额定静载可以达到1200kg，动载状态下额定承载500kg，完全满足常规机械加工件、冲压零配件、成品组装件的周转存储需求，网格的通透结构还可以适配清洗工序的使用需求，将带切削液的工件直接放入料箱内转运至清洗区，清洗后的液体可以直接从网孔流出，不需要额外倒出积液，减少工序间的转运步骤。在料箱的侧壁没有设置额外的标识牌安装位，是考虑到不同使用场景的标识需求差异，使用方可以根据自身管理需求，采用磁吸标识牌或者扎带固定标签的方式做仓位标识，避免预留的固定位不匹配企业自身的标识管理规范。支腿的底部做了微幅的外扩设计，进一步提升堆码时的支撑稳定性，即使地面存在不超过3度的倾斜，堆码两层料箱也不会出现滑移风险，同时支腿与箱体主梁的连接位置加焊了三角形加强筋，在长期重载堆码的工况下，不会出现支腿变形内收的问题。不同于塑料周转箱的低温脆性问题，这款金属料箱可以在-20℃到60℃的环境温度区间内正常使用，不管是北方冬季没有供暖的仓储库房，还是临近热处理工位的高温线边暂存区，都可以稳定使用，不会出现材质老化脆裂的问题。
