手动操作式金属吐布工装结构设计

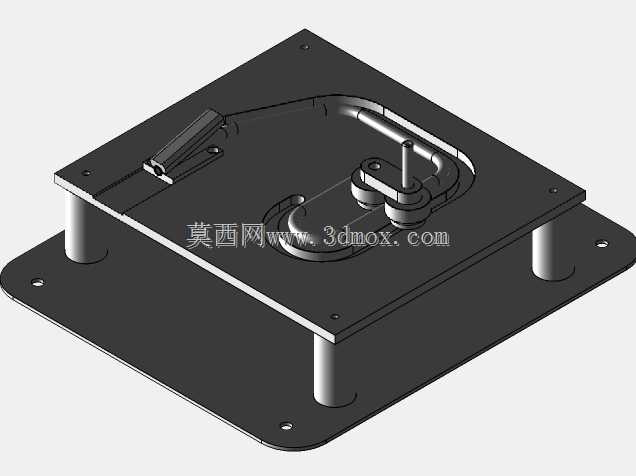

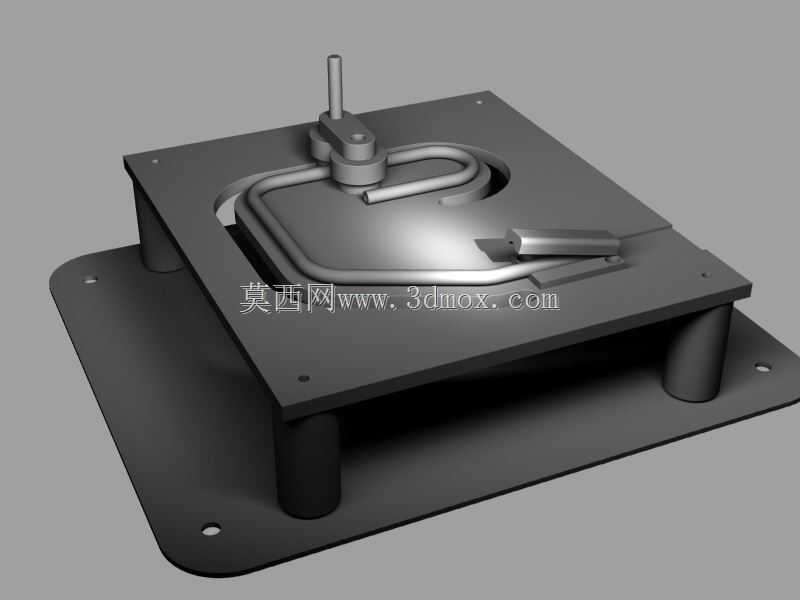

　　在纺织后整理、小型卷材分切以及柔性金属箔材铺放的工位场景中，这类手动操作的吐布工装往往承担着小批量、多批次作业下的基材精准导出功能，区别于全自动卷材放卷设备的高成本与大占地，该结构更适配工位旁的辅助作业需求，不需要接入气源或电源，纯机械结构的传动逻辑能在无动力供应的维修车间、临时作业点稳定使用。从结构组成来看，底部采用带安装孔的双层钣金支撑结构，下层安装板预留的四个通孔可直接通过螺栓固定在工位台面或型材架上，安装边界的孔位间距适配常规40系列、45系列工业铝型材的安装槽距，不需要额外加工过渡连接板就能完成快速部署；上层承托板做了下沉式的型腔设计，刚好容纳内部的卷材导向与锁止构件，四根圆柱形支撑柱连接上下两层板，

　　柱体高度预留了足够的手部操作空间，操作人员在扳动手柄时不会被台面剐蹭手腕。核心的吐布执行部分采用弯管成型的导向轨道，金属卷材或者柔性布料从中心轴引出后，会沿着弯管的弧度平顺导出，避免基材出现硬折痕，中心位置的带柄转轴集成了阻尼锁止结构，当手柄扳动到锁止位置时，转轴侧面的压块会抵住中心卷材的轴芯，防止卷材在非操作状态下松脱散卷；扳动到释放位置时，压块脱离轴芯，操作人员可以匀速拉动基材完成吐布动作，手柄的握持位置做了圆柱光面处理，长时间操作也不会硌伤手部。设计过程中优先考虑了手动操作的力臂匹配，手柄的转动半径经过反复校核，操作人员仅需要施加不到15N的力就能完成锁止与释放的切换，不需要借助额外工具；

　　导向弯管的折弯半径参考了常用柔性金属布、防火布、薄铝箔的最小弯曲半径，避免导出过程中基材出现不可逆的折损，弯管的端部做了卷边钝化处理，不会刮伤基材表面也不会割伤操作人员。整个结构的外露部件都做了圆角过渡，没有尖锐的棱角，在人员频繁走动的工位旁使用能降低磕碰受伤的风险；上层承托板的型腔边缘做了外翻边处理，既提升了钣金件的结构刚度，也能防止卷材表面掉落的碎屑、灰尘落到下层安装面，日常清理只需要擦拭上层板面即可。从实际使用的适配性来看，该工装可以适配宽度在型腔尺寸范围内的各类卷材，不需要更换核心构件就能兼容不同厚度的柔性基材，当需要更换卷材时，只需要将中心转轴的端盖拆下，就能快速取出旧卷材卷换装新料卷，整个换料过程耗时不超过一分钟，

　　适配小批量作业下频繁换料的需求。结构的传动部件没有采用复杂的齿轮或者连杆结构，所有活动部件的配合间隙都控制在合理范围，日常使用不需要频繁加注润滑脂，仅需要定期清理导向轨道内的杂物就能保持顺畅的操作手感，对于设备维护能力较弱的小型加工车间来说，这种低维护成本的结构能大幅降低使用门槛。在安装尺寸的匹配上，整个工装的总高度控制在常规工位操作的舒适高度范围内，安装完成后操作手柄的高度刚好适配站立作业人员的手部自然下垂位置，不需要抬臂或者弯腰就能完成操作，长时间作业也不容易产生肢体疲劳；底部安装板的外形尺寸做了切角处理，在工位上安装时不会和台面上的其他工具、夹具产生干涉，能充分利用工位的边角空间。
