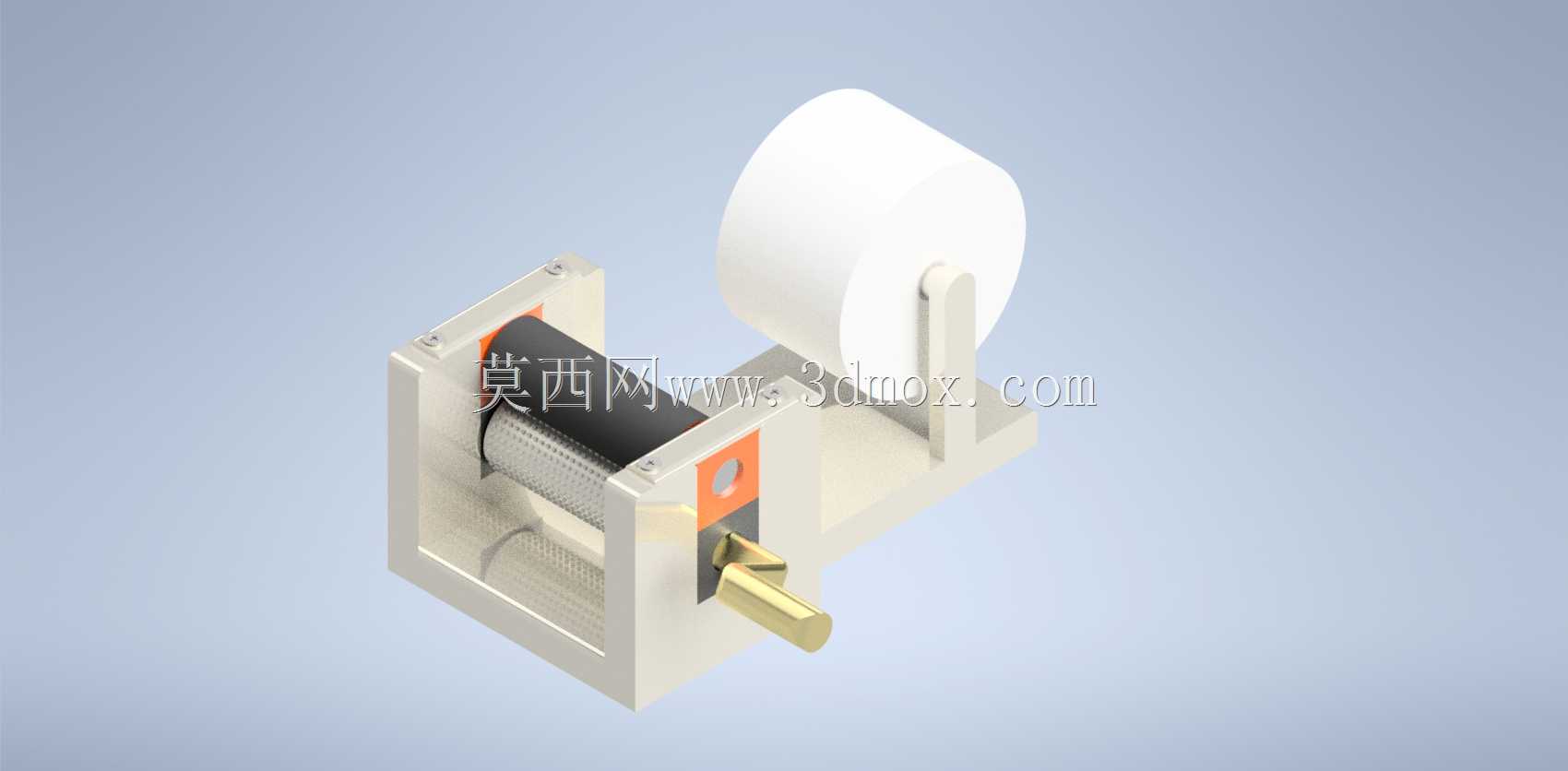

桌面级小型纸张压花处理装置结构设计

　　这款小型压花装置主要面向小批量纸品加工、手工文创制作、实验室试样打样这类场景设计，区别于工业级连续式压花设备的大体积、高产能定位，它的核心优势是占用空间极小，不需要配套动力气源或者强电供电，单人即可完成操作与移位，适合文创工作室、纸品打样间、教学实训场景使用。从实际功能来看，它可以完成薄纸、铜版纸、特种艺术纸的表面压纹作业，通过辊面的纹路挤压，在纸张表面形成连续的凹凸纹理，提升纸品的触感与视觉质感，常见的手工贺卡压纹、包装衬纸压花、书签纹理加工都可以通过该装置完成，不需要复杂的工序调试，穿料后转动操作手柄即可完成连续压花作业。

　　设计层面首先考虑的是手动操作的力传递效率，整个压合辊组采用平行双辊布局，下辊为光面承托辊，上辊为带纹路的压花辊，两辊的中心距可以通过侧边的调节结构微调，以此适配不同克重的纸张，避免压力过大导致纸张破损，或者压力不足导致纹路不清晰的问题。料卷安装位设置在辊组的进料侧，采用悬臂式轴座固定纸卷，纸卷可以绕轴自由转动，送料过程中不需要额外施加拉力，靠辊组转动的摩擦力即可带动纸卷放料，避免纸张拉扯变形。操作手柄设置在辊组的动力输入端，采用摇臂式结构，转动半径经过优化，手动操作时不需要施加过大的握力，普通人单手即可完成连续摇转，摇转一周对应的送料长度经过匹配，刚好对应压花辊的周长，不会出现纹路错位、重叠的问题。

　　整个装置的主体框架采用一体式折弯结构，两侧的立板同时承担辊组安装、料卷支撑、调节机构固定的作用，没有多余的拼接结构，整体刚性足够承受压合作业的径向力，长期使用不会出现立板变形导致辊组平行度超标的问题。安装边界上，整个装置的底面为平整平面，可以直接放置在常规工作台面上，不需要额外打孔固定，作业时不会出现滑移；整体的外轮廓尺寸控制在桌面设备的合理范围内，进料方向的预留空间只需要满足纸卷的放置宽度即可，出料侧不需要额外预留大段空间，压花完成的纸张可以自然垂落在工作台面。

　　结构细节上，压花辊与承托辊的两端都采用小阻力转动副，转动过程中没有卡滞点，手动摇转的手感顺滑，不会出现一顿一顿的顿挫感，避免压出的纹路出现深浅不一的横条。料卷的支撑轴采用快拆设计，更换不同宽度、不同内径的纸卷时不需要借助工具，直接抽出支撑轴即可完成纸卷更换，适配小批量多品类的压花作业需求。辊缝的调节结构带有锁紧功能，调整好适配纸张克重的间隙后可以锁紧固定，连续作业过程中间隙不会发生变动，保证整卷纸张压花的纹路深度一致。整个装置没有外露的尖锐边角，所有结构棱边都做了倒钝处理，手动操作过程中不会出现刮手的问题，适合非专业设备操作人员使用。从实际使用的角度出发，这种小型手动压花装置填补了工业大型设备与手工压花工具之间的空白，既比手工压花的效率更高、纹路一致性更好，又比工业设备的投入成本更低、占用空间更小，对于小批量纸品加工场景来说实用性很强，结构上没有复杂的非标零件，大部分零件都可以采用常规机加工工艺制作，后期维护也很方便，辊组如果出现磨损只需要单独更换对应辊件即可，不需要整体报废装置。
