风帆滑板陆地风动滑行装置结构设计

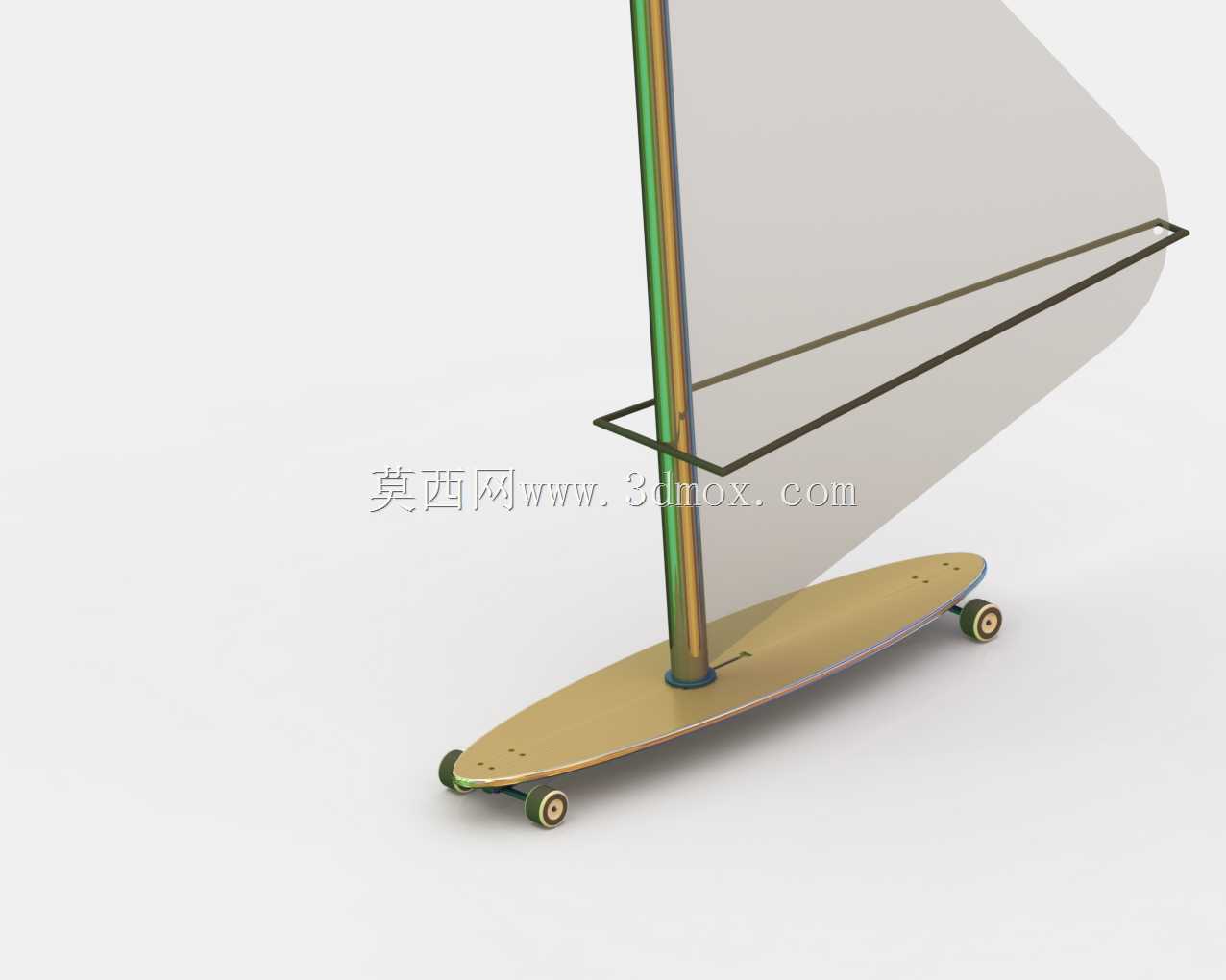

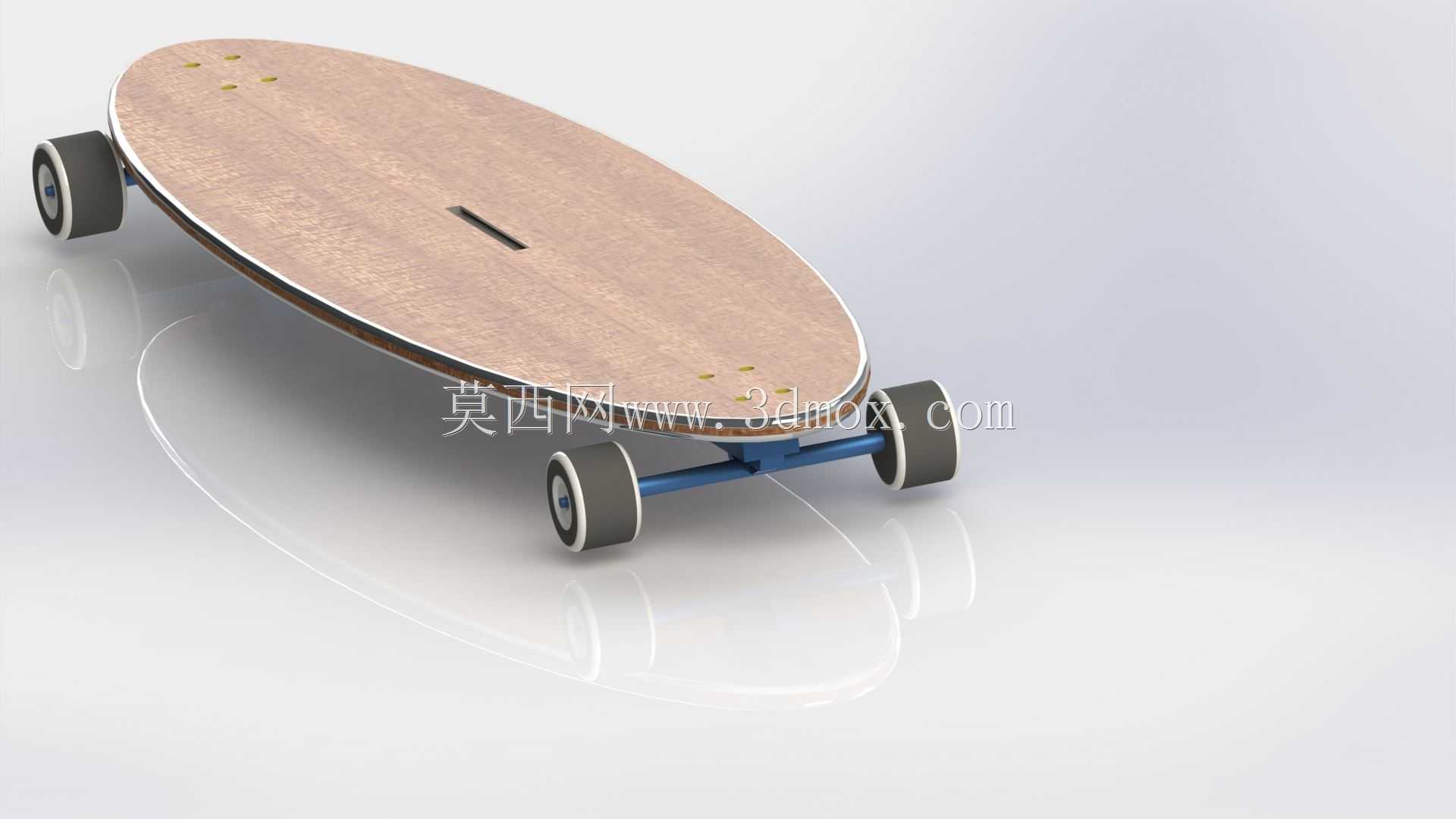

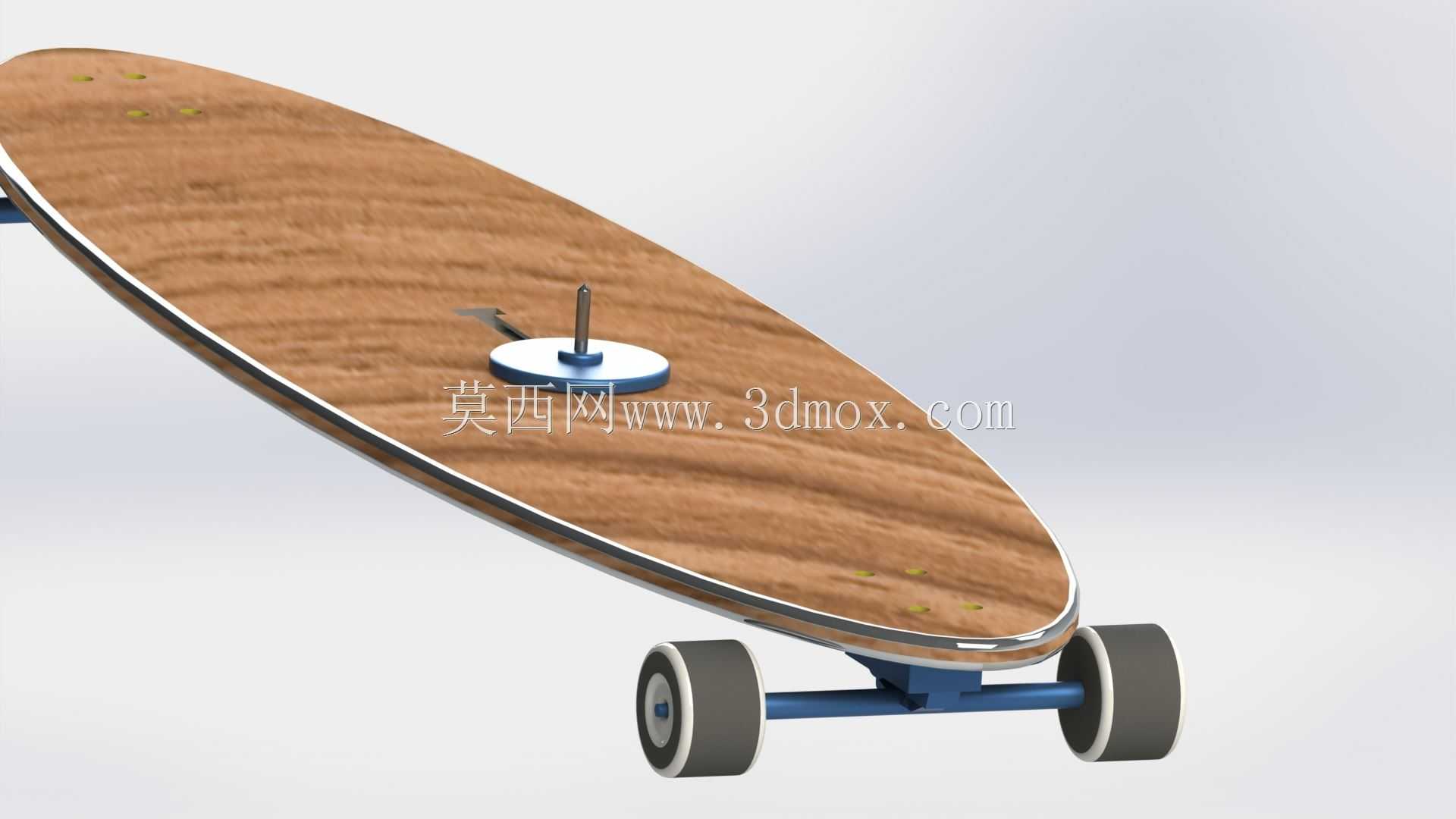

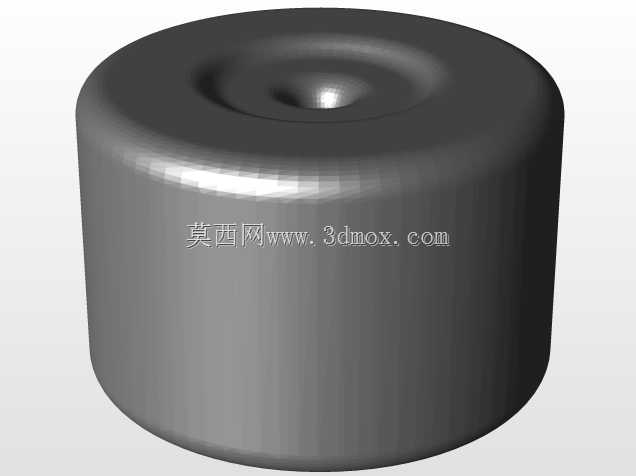

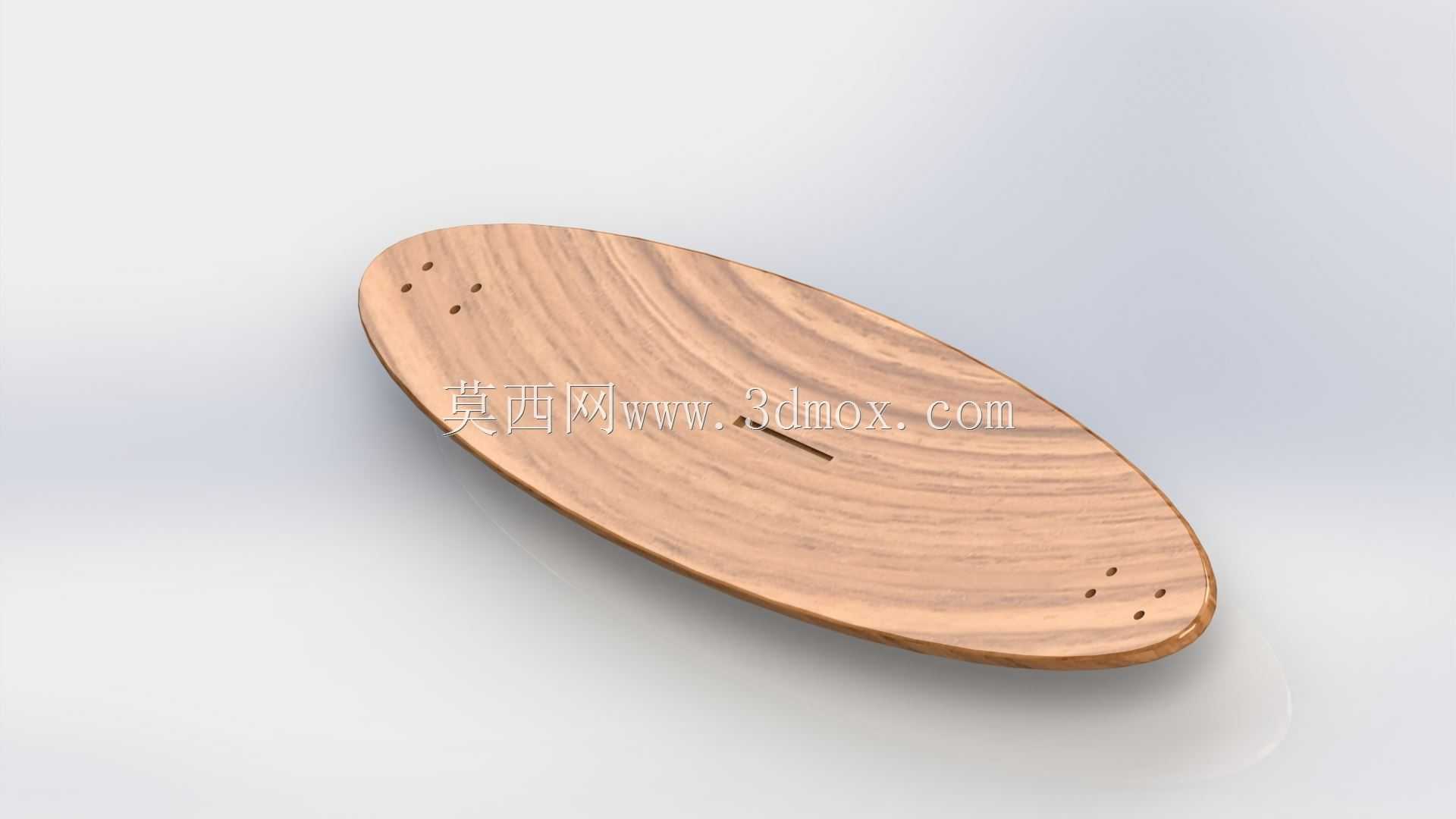

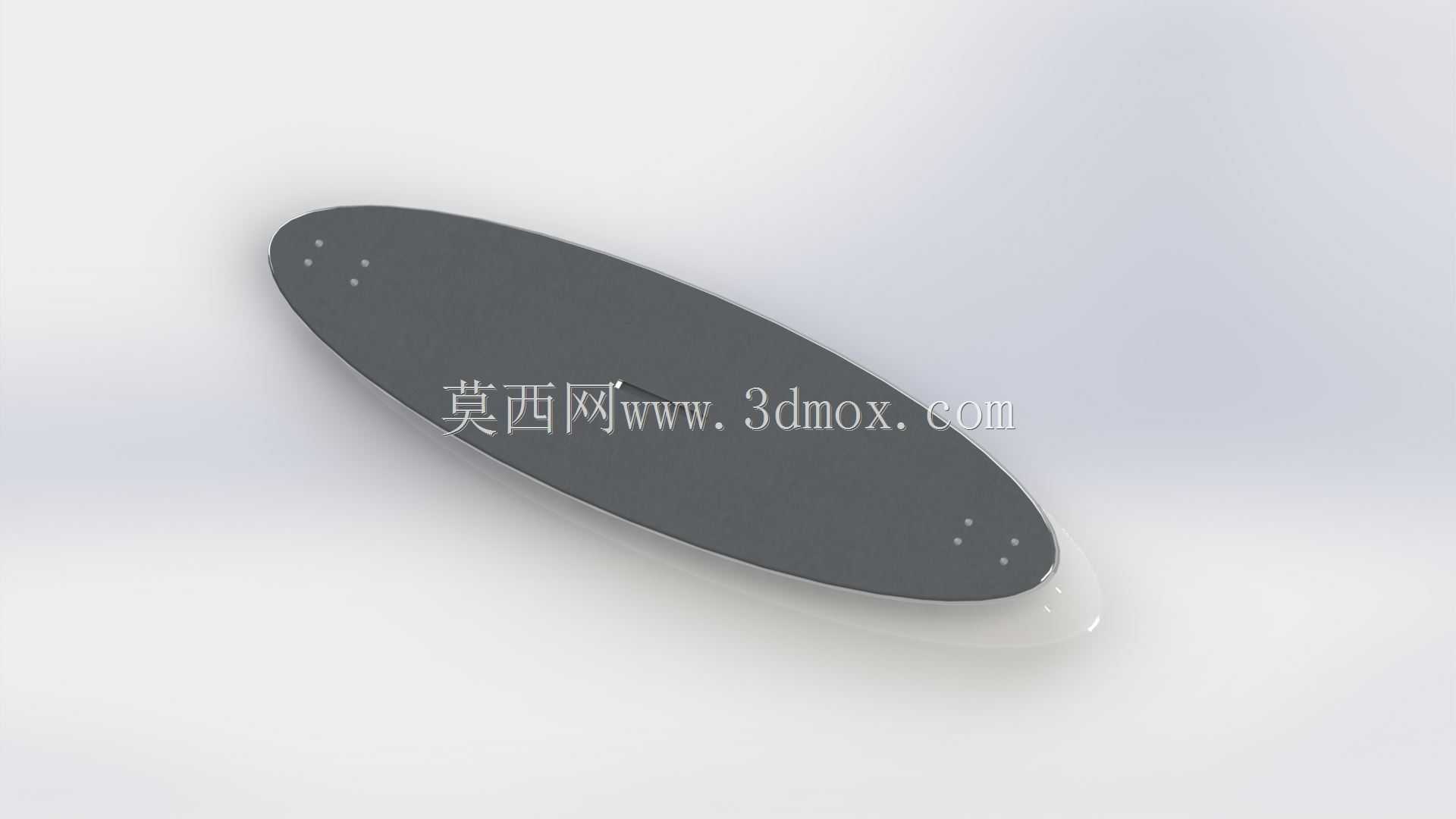

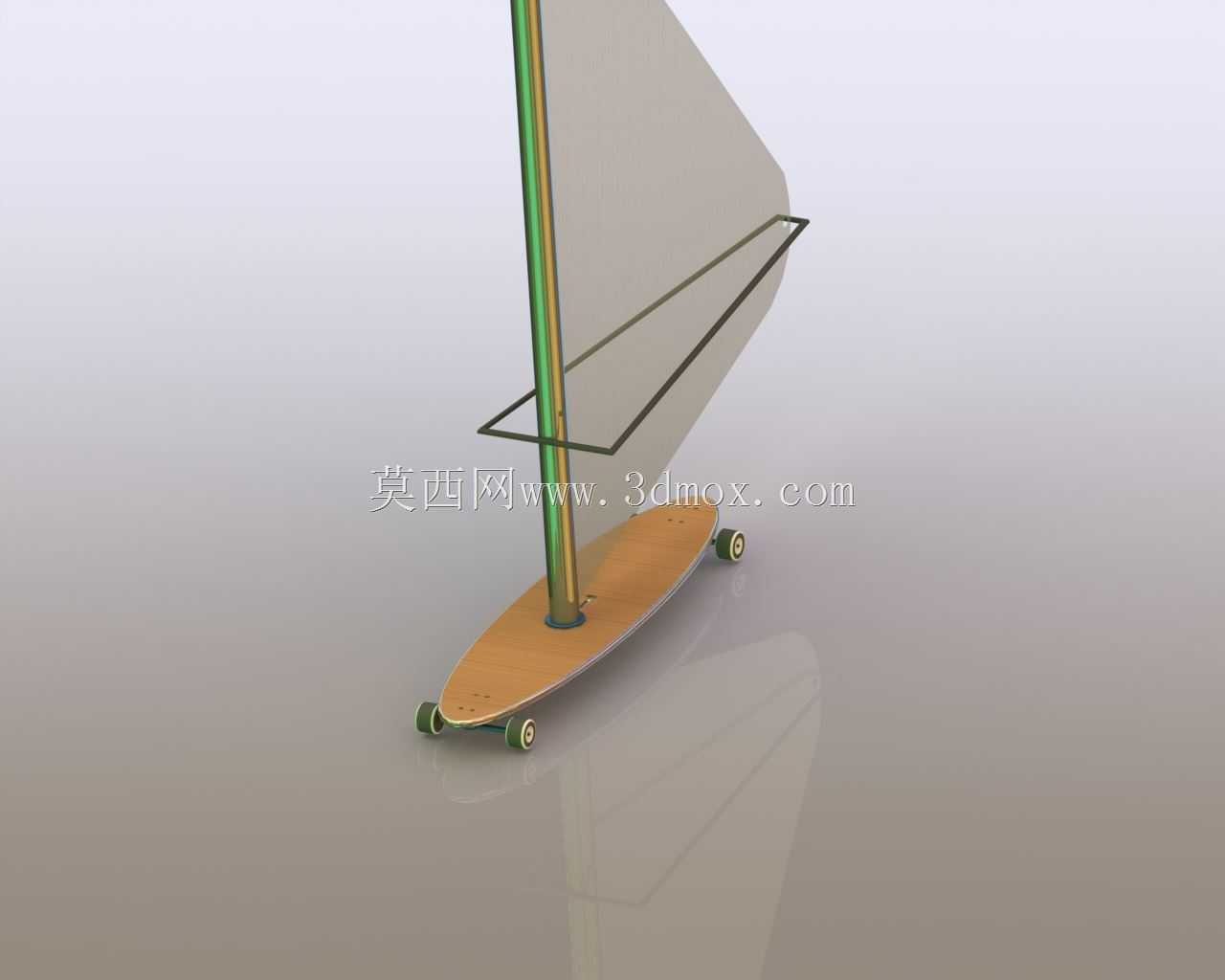

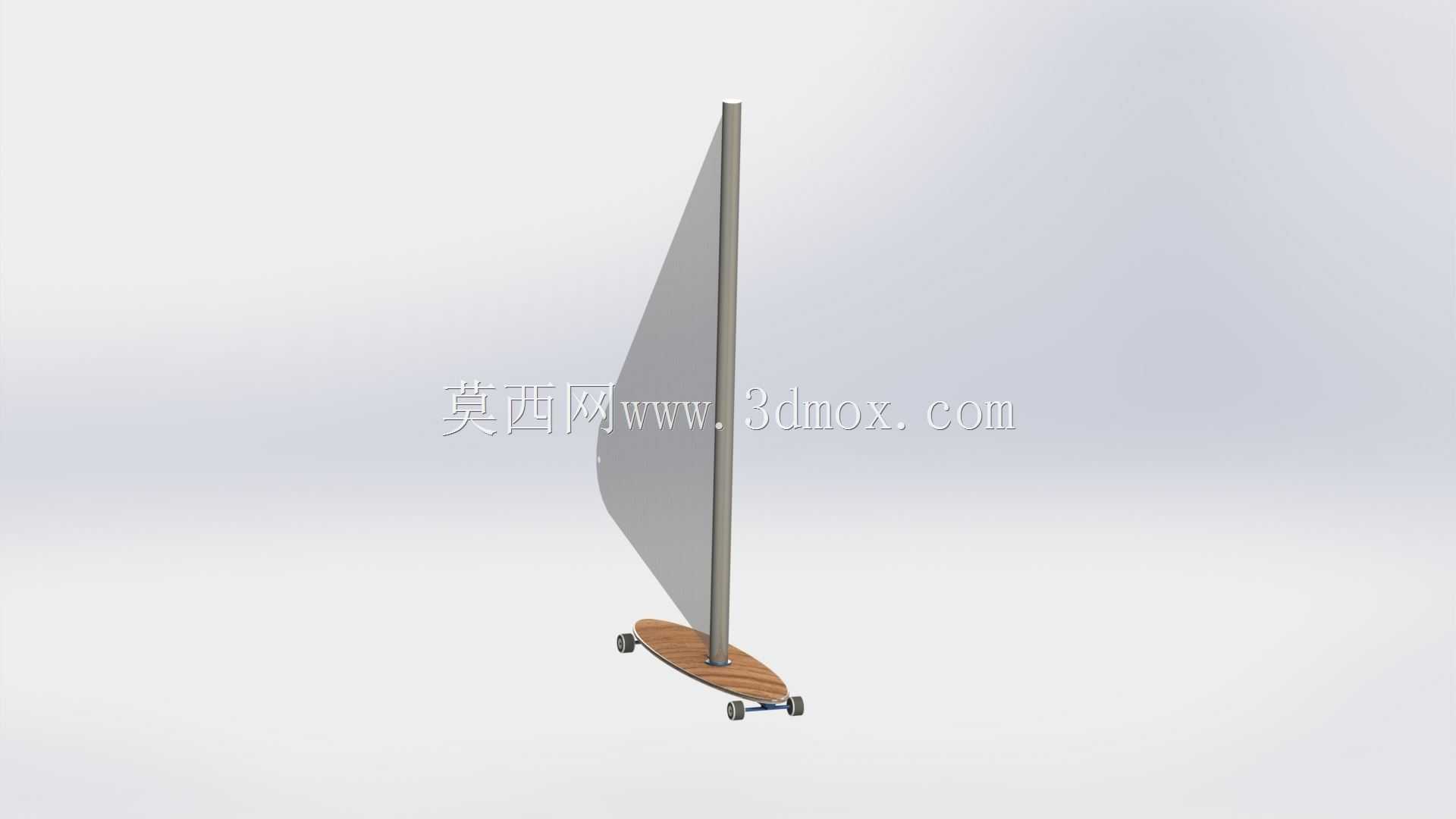

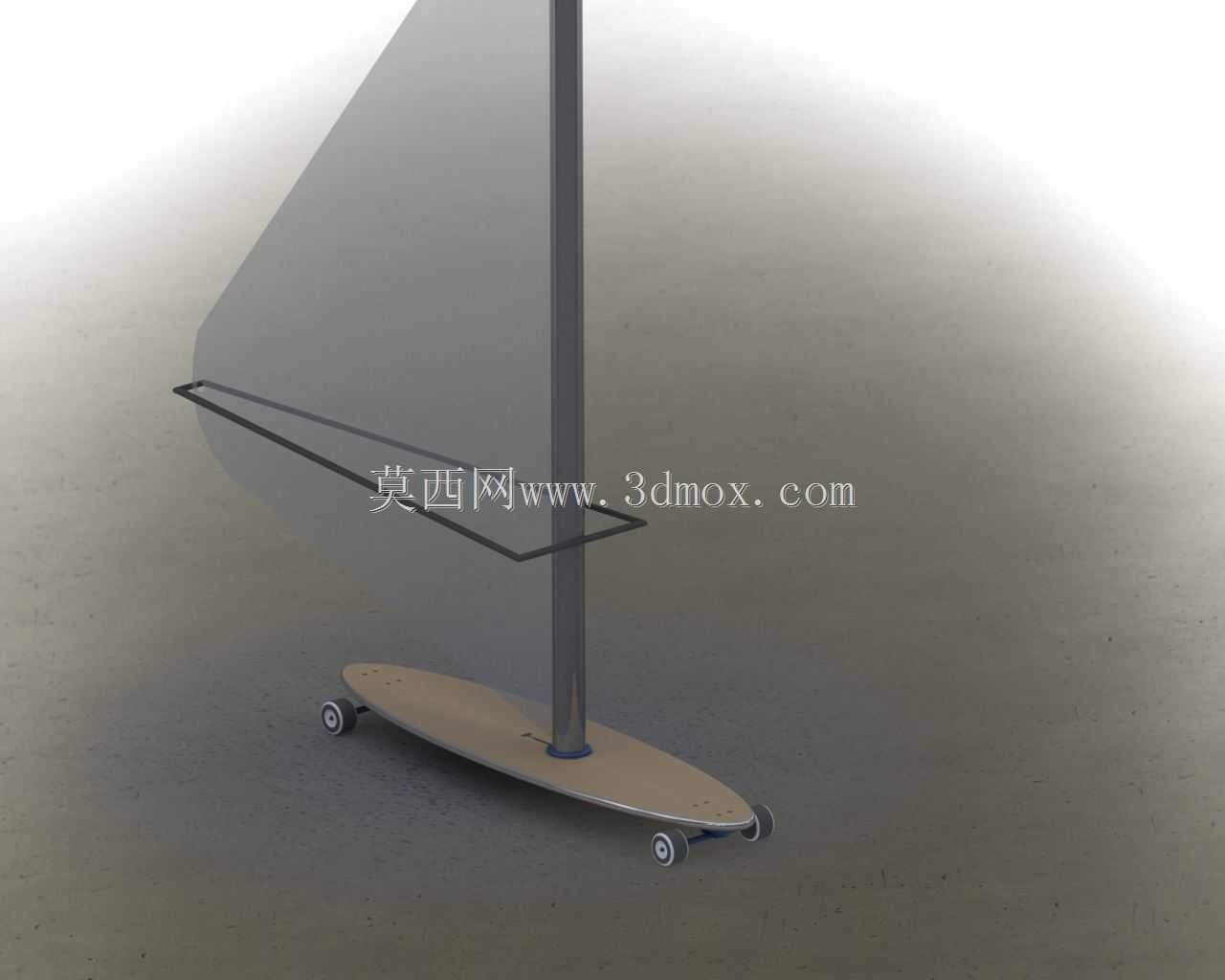

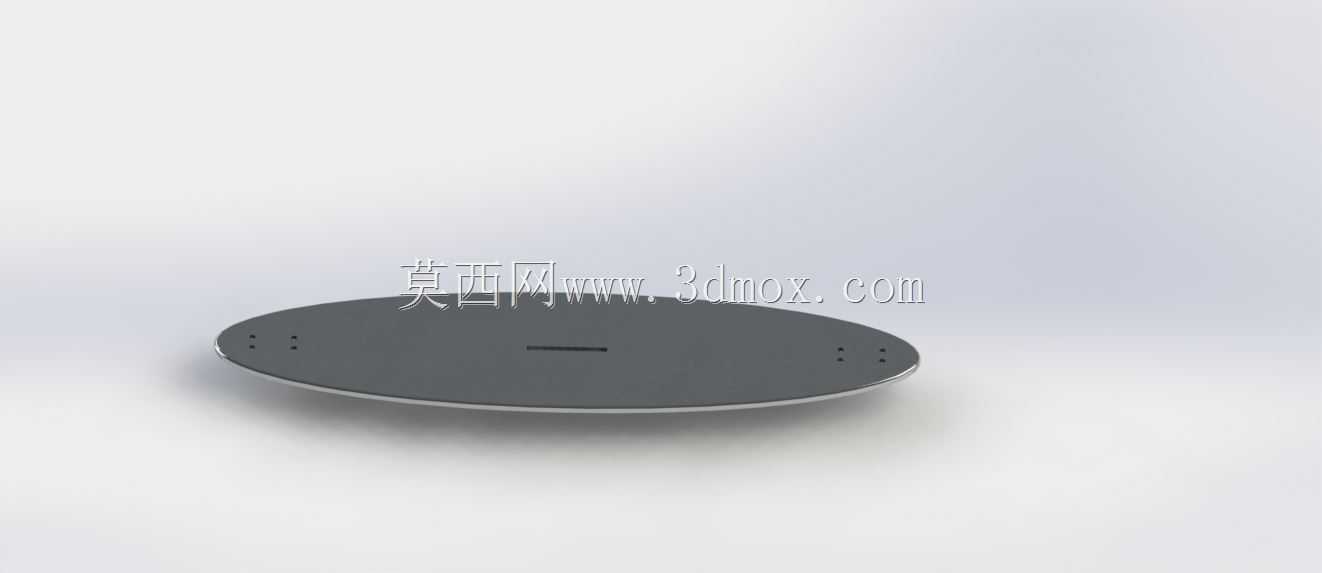

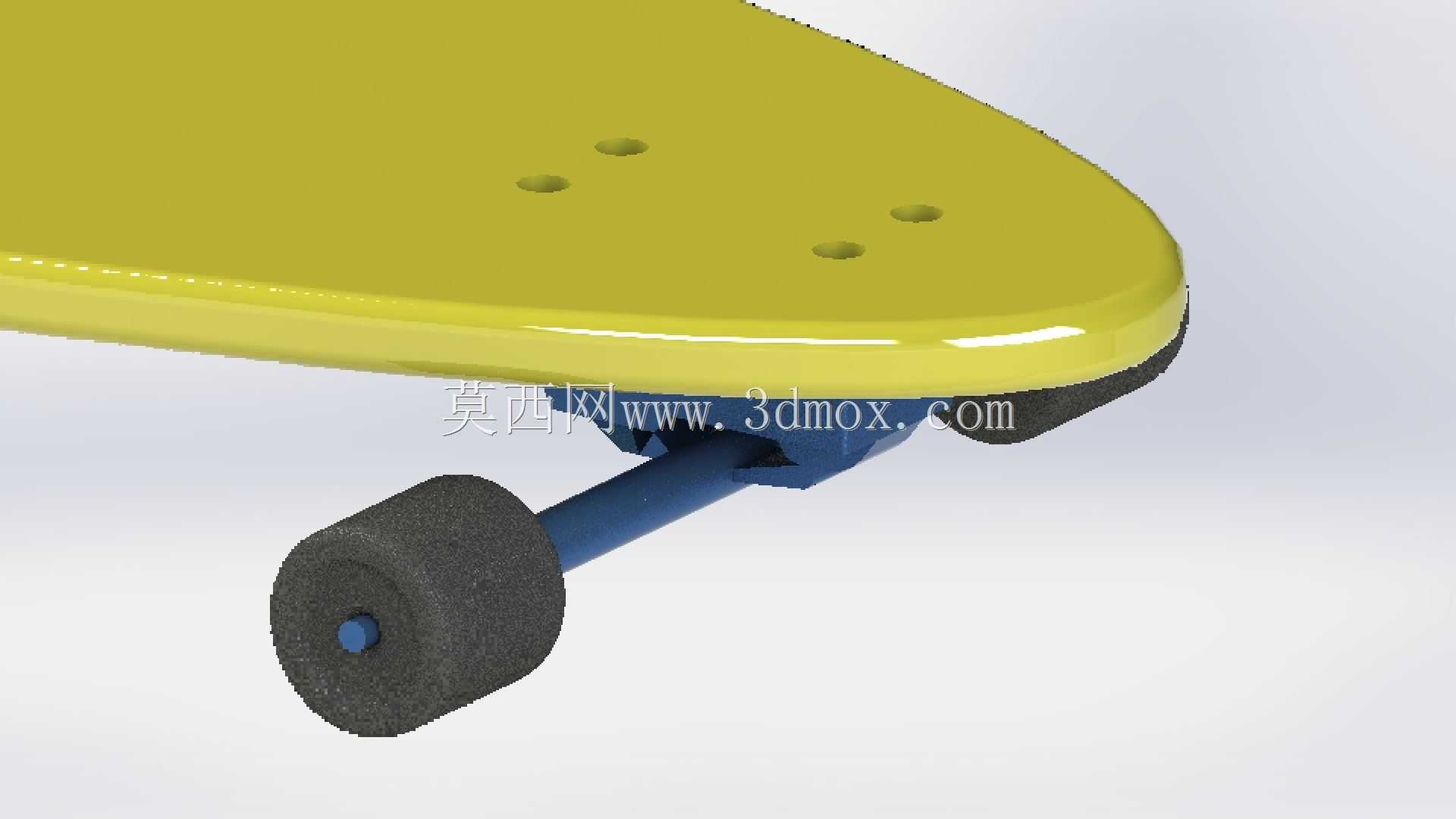

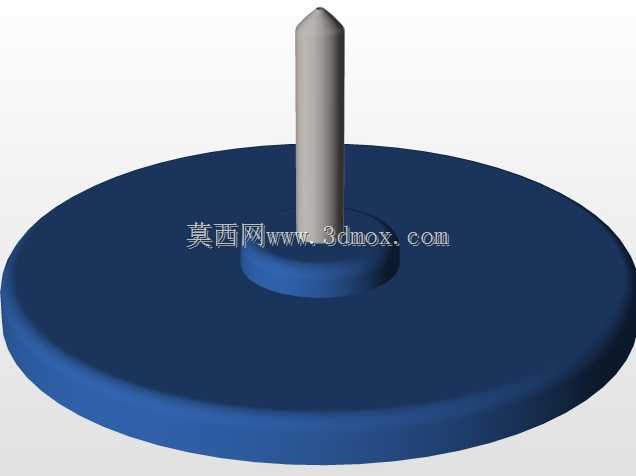

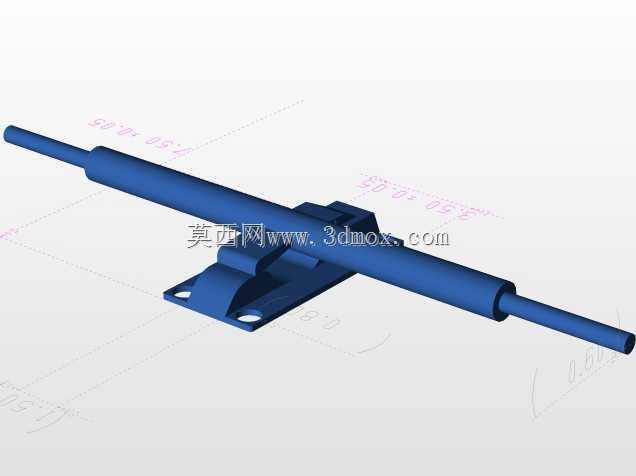

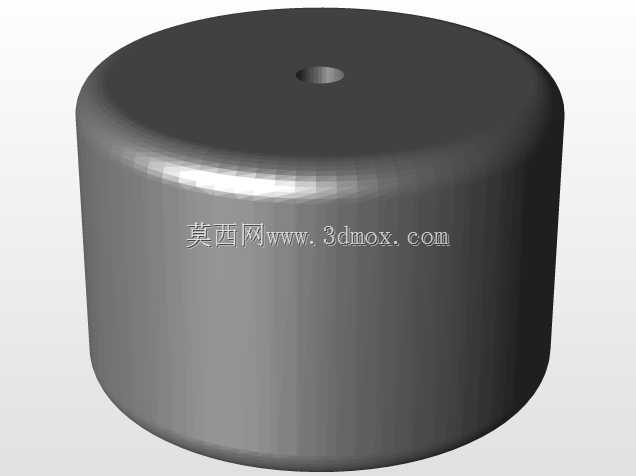

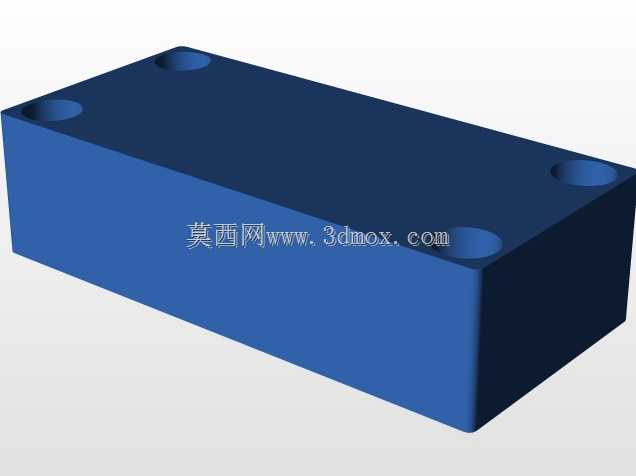

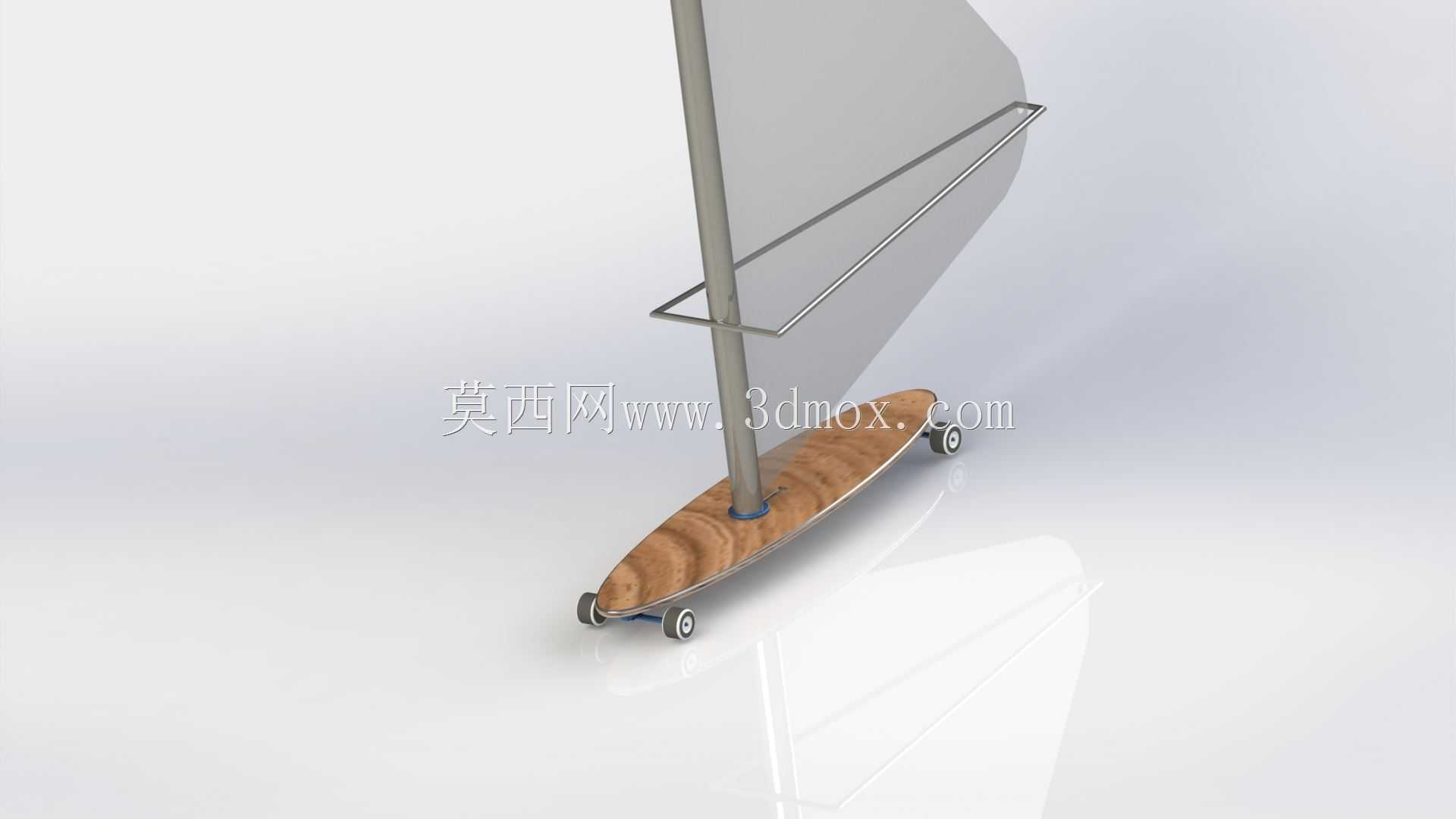

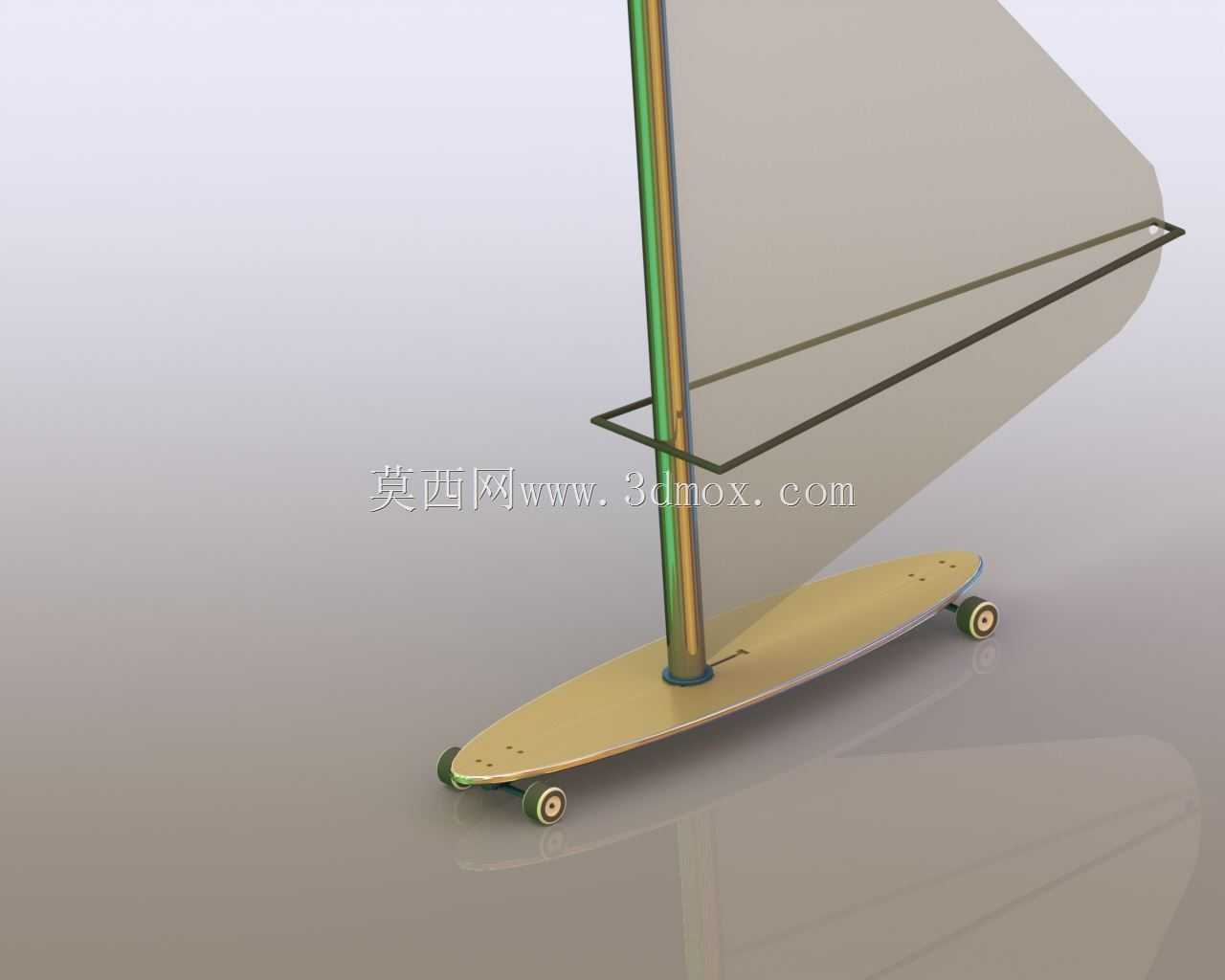

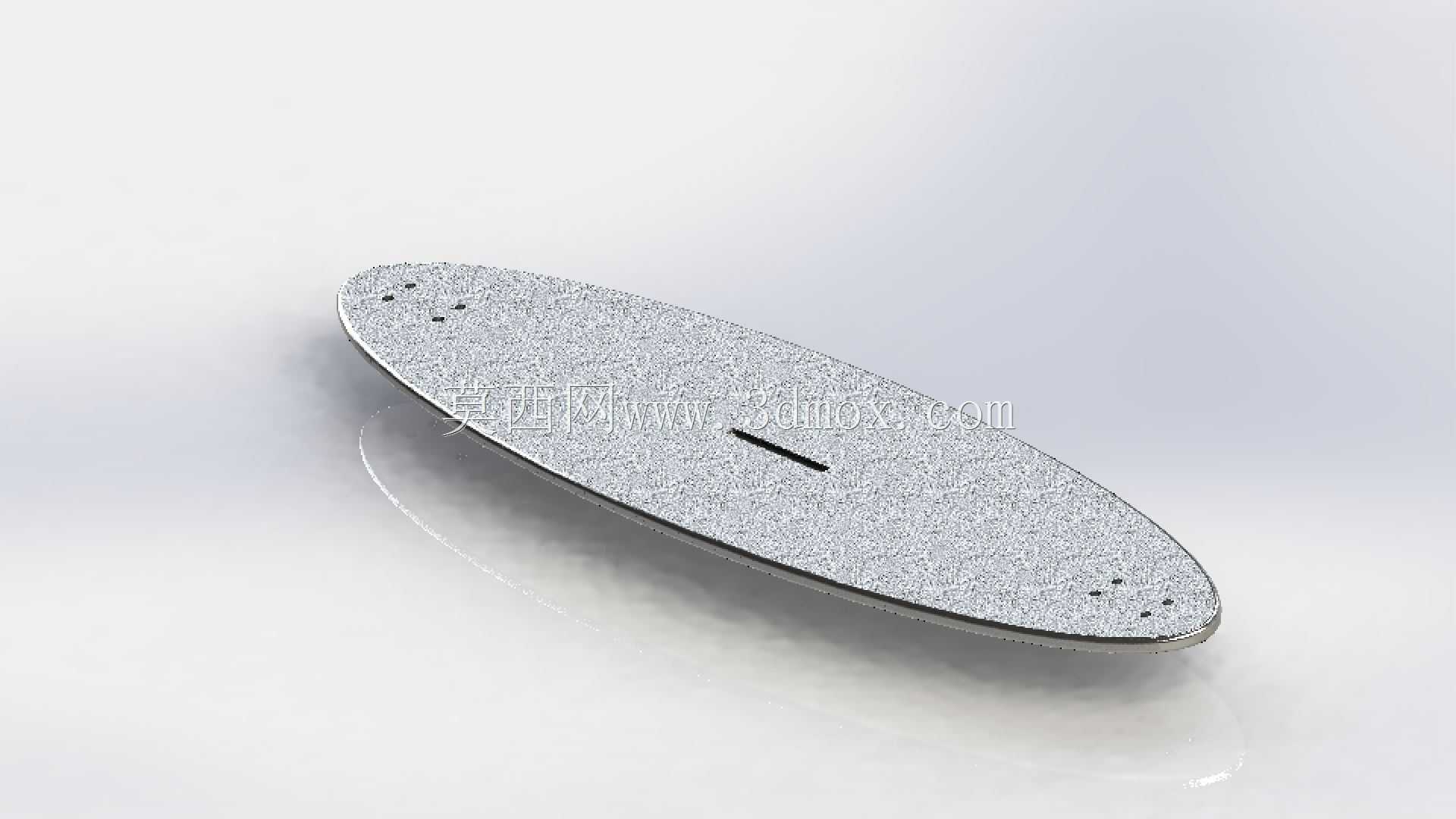

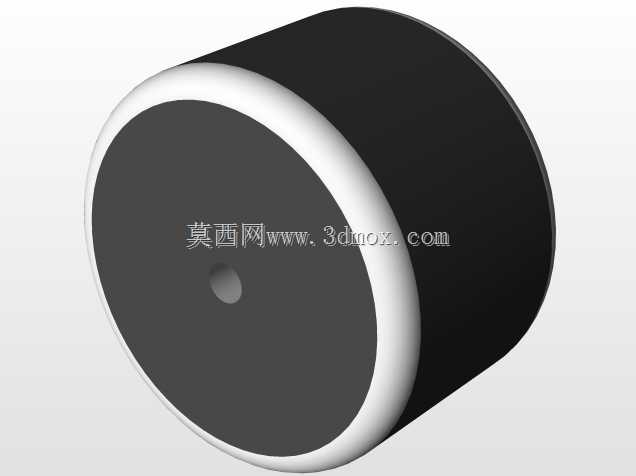

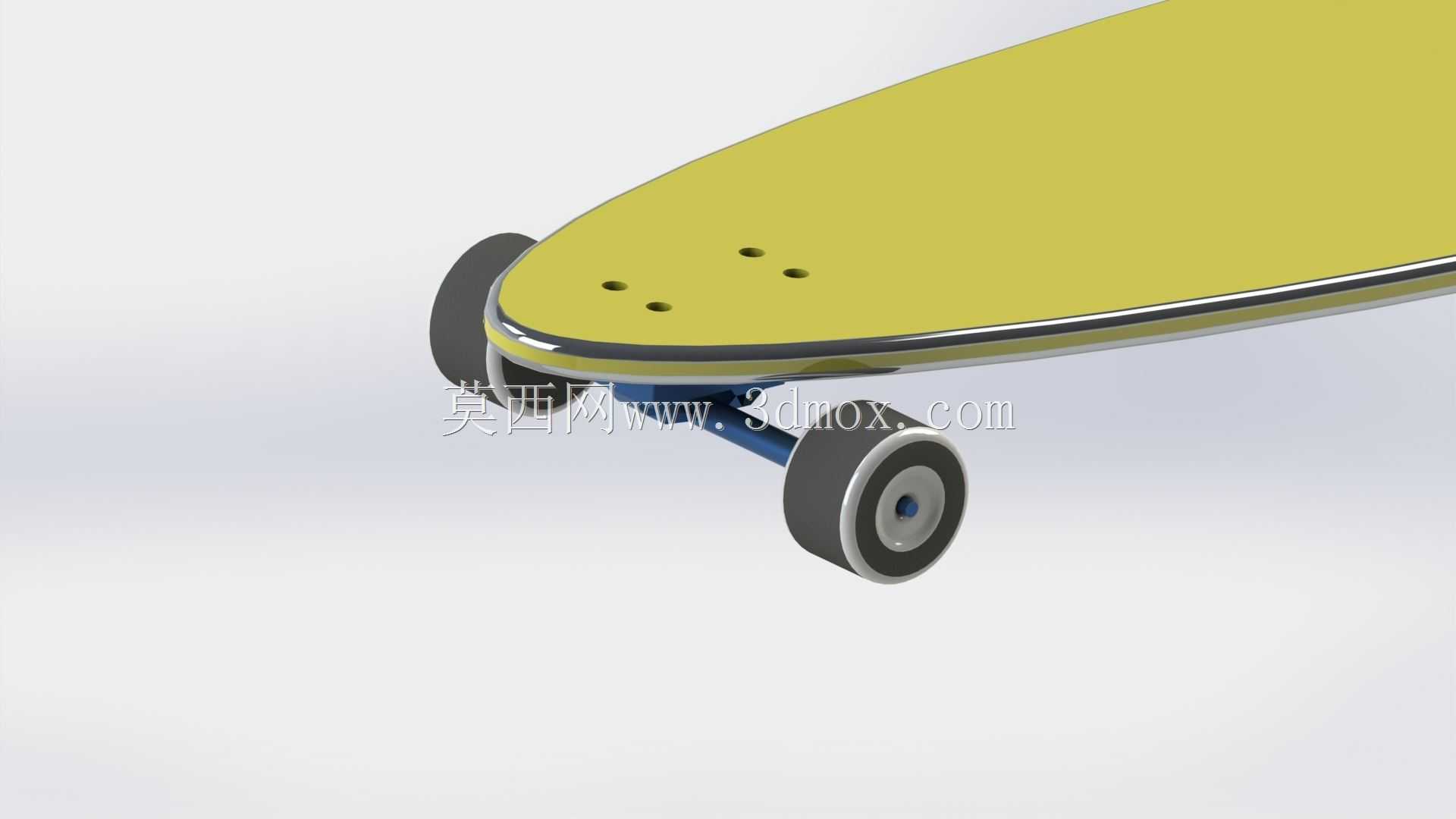

该结构属于陆地风动休闲滑行载具，核心是将风帆的风能捕获能力与陆地滑板的滑行特性结合，适配开阔平坦硬质铺装场地的休闲滑行需求，可在沿海滩涂铺装路、城市滨江步道、大型广场平整路面等无机动车通行的开阔区域使用，依靠自然风力提供前进动力，无需额外动力源，属于轻量化休闲运动类机械结构。从功能特性来看，整套结构分为风帆支撑、滑行承载、转向连接三个核心模块，风帆部分采用半透明柔性帆面搭配刚性边框，边框采用薄壁矩形截面杆件，在保证帆面张紧度的同时尽可能降低迎风方向的结构自重，帆面的倾斜角度可通过桅杆底部的锁紧结构进行调节，适配不同风速下的受力需求，当风速较高时可减小帆面迎风倾角降低风阻推力，避免滑行速度过快失控，低风速环境下可增大迎风倾角提升风能捕获效率。滑行承载部分采用长板型滑板基体，板体采用上拱弧形轮廓，板面设置多组安装孔位用于固定桅杆底座与轮组支架，轮组采用高弹性聚氨酯轮搭配深沟球轴承，轮组支架预留一定的转向倾角，可通过滑行时的重心偏移实现转向操作，无需额外设置转向操纵机构，符合休闲滑行的操作习惯。桅杆与滑板基体的连接部位设置了加强嵌件，嵌件嵌入滑板基体内部，通过多组螺栓与板体紧固，避免风帆受侧向风力时桅杆底座出现应力集中导致板体开裂，桅杆采用变径薄壁管结构，底部直径大于上部，提升根部的抗弯曲能力，匹配风帆受风力时的弯矩分布规律，从根部到顶部弯矩逐渐减小，变径设计可在保证结构强度的前提下降低上部结构重量，降低整体重心提升滑行稳定性。设计过程中重点考量了风载荷下的结构受力平衡，帆面的风压中心投影位置落在滑板四轮的支撑边界范围内，避免侧向风力作用下载具出现侧翻，同时桅杆的高度设置经过受力校核，保证常规3-6级风环境下，帆面产生的推力不会超过轮组与地面的最大静摩擦力，避免出现打滑失稳。整套结构的安装边界适配常规陆地长板的安装孔距，桅杆底座的安装尺寸可兼容市面上多数通用长板的板面预留孔位，用户可根据需求将风帆结构加装在现有长板上，也可搭配配套板体直接组装使用，帆面与边框采用快拆结构设计，无需专用工具即可完成帆面的拆卸与收纳，方便携带运输。轮组的安装高度经过匹配，保证板体底部与地面留有足够的离地间隙，滑行过程中遇到路面微小凸起不会出现板体剐蹭地面的情况，同时桅杆底部与板体的连接部位做了圆弧过渡处理，避免应力集中导致的结构疲劳损坏，帆面的张紧度可通过边框端部的调节螺栓进行微调，长期使用出现帆面松弛时可自行张紧，无需更换帆面。
